直流高壓耐壓器35KV
時間：2023-03-15
中試控股技術研究院魯工為您講解： 直流高壓耐壓器35KV
中試控股詳細講解直流高壓發生器采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
直流高壓發生器采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。
中試控股詳細講解升壓電位器零起升壓。
75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
過壓保護采用拔碼設定，一目了然，誤差±1%。
中試控股詳細講解倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
折疊式撐腳，直徑面積大，穩定性能好。
GS101-40KV一體化設計、高壓拖地電纜引出，方便現場試驗。
GS102產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗.
具體型號與用途：直流高壓發生器(直高發)是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、制造的便攜式直流高壓發生器，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。
直流高壓發生器(直高發)采用中頻倍壓電路，率先應用新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。
直流高壓發生器儀器(直高發)主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。
特性和參數：
電壓測量精度 數顯表±1.0 ±1個字 電流測量精度 數顯表±1.0% ±1個字 紋波系數
直流高壓發生器特點：
①體積小、重量輕、美觀、可靠、操作簡便、功能齊全。 ②采用先進技術、工藝制造。脈沖串邏輯陣列調制，采用大功率IGBT器件，相位模糊控制，從而使輸出穩定度更高，紋波更小，頻率高達100KHZ。 ③按免維修設計，經久耐用，不怕連續對地直接短路放電。 ④精度高、測量準確，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并有粗調、微調功能。儀器具有高低壓端測量泄漏電流，高壓端采用球形屏蔽數字表顯示、不怕放電沖擊。抗干擾性能好，適合現場使用。 ⑤控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器及限流電阻，接線簡單，操作方便。 ⑥負極性輸出、零啟動、連續可調、有過壓、過流、回零、接地保護、斷線保護等各種保護功能，自動保護功能強，操作安全，各種技術指標均優于行業標準及同類產品。 ⑦具有75%的功能，做氧化鋅避雷器測量帶來極大的方便。本儀器控制箱上有75%的電壓開關功能，當電流升到1000uA時、就打開75%的按鈕、這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓旋鈕回到零位上，并且將微調電壓旋鈕回到零位上。并應立即將75%的銨鈕開關打到正常的位置上，再做其它試驗。
中試控股詳細講解直流高壓測試研究需要電壓水平高于±1000kV的直流電壓發生器。 該裝置可用于研究直流高壓下直流輸電設備，換流站設備和絕緣材料的介電強度和極性轉換，也可用于交直流電力設備的漏電流測試。 其他高壓測試設備，如浪涌電壓發生器，浪涌電流發生器和其他設備。 隨著直流輸電工程的大規模部署，直流高壓發電機的數量和頻率大大增加。 為了提高直流高壓發生器的效率，必須提高極性轉換的速度。
中試控股詳細講解直流高壓發生器
1、直流高壓發生器快速極性轉換方法
高壓發生器的整個極性轉換涉及一系列過程，例如發電機降壓，接地，硅堆極性切換，接地和升壓。 在極性切換過程的每個步驟中使用大量時間。 為了縮短極性切換時間并實現直流高壓發生器的快速極性切換，需要縮短每個過程的時間。
（1）降壓過程
中試控股詳細講解加速降壓速度是縮短極性切換的一個方面，并且主要通過增加放電電阻來實現加速降壓速度。 增加放電電阻不會增加放電電阻器的總電阻，而是增加與分壓器并聯的相同電阻值的電阻器的數量。 列數越多，總電阻值越小，降壓速度越快。 同時，應考慮放電電阻的下限，因為過小的放電電阻將不可避免地導致器件正常工作期間漏電流的增加。
（2）接地開關接地過程
在此過程中，將測試電壓接地到零或小電壓值需要很長時間。 當直流高壓發電機電壓從測試值降低到一定水平時，通過直接接地快速接地開關的方法可以大大縮短接地開關的接地過程。 但是，滿足高壓的接地快速接地開關可以承受所有高壓和大電流，這對快速接地開關來說是極其苛刻的。
（3） 硅堆極性轉換過程
簡而言之，硅堆棧需要實現快速極性切換，以轉換內部單管極性。要實現這一目標，首先要考慮動機問題。目前，有三種簡單的動力，由電動，氣動和液壓方法驅動。根據本文直流高壓發生器的結構，在高壓下不可能實現電力，氣動裝置具有氣缸使用的空氣源壓縮比。太大而無法實現硅疊層的平滑極性轉換;如果所有硅反應器都通過氣管串聯連接，當氣體中的濕度大時，整套設備將由于氣管排出，導致設備損壞等。液壓方法使用經過真空處理的烷基苯絕緣油，不會導致排放。其次，油的壓縮比遠小于氣體的壓縮比，可以實現硅反應器的平滑極性轉換，并且可以避免其他兩種方法的問題。相比之下，可以看出水力選擇方法是合理的。
在液壓驅動后，內部單管和末端液壓缸形成一組傳動機構。當液壓缸啟動時，內部單管開始平穩地轉換極性，直到液壓缸完成并且極性切換到位。此時，返回管路中的油激活壓力繼電器以給出控制信號，指示所有硅堆都在適當的位置。每個硅堆通過液壓油管連接，并且所有硅油積聚管和汽缸并聯連接，以確保縮短所有硅堆的極性轉換操作時間。
中試控股詳細介紹直流高壓發生器簡稱又稱高壓發生器，主要適用于電力檢修部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機、高壓開關等高壓電氣設備進行直流耐壓試驗。
直流高壓發生器特點主要有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，把變壓器輸入的交流電壓升高數百倍，再經整流，為X線管提供產生X線所需的直流高壓。還把X線管燈絲初級電路輸入的交流電壓降低，為X線管提供加熱電壓。如果配兩只以上X線管，要完成管電壓和燈絲加熱電壓的切換。
下面就介紹介紹直流高壓發生器的常見故障排除技巧：
1、中試控股詳細介紹電源開關打開時，控制箱上的數顯表不亮
請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新管。
2、若打開電源開關，數顯表亮，高壓顯示燈（綠）不亮，加不上高壓。
① 故障顯示"回零"燈亮
沒有回零位，請逆時針轉動高壓輸出調整鈕和微調旋鈕回到零位上至"回零"燈滅，即可加高壓。
② 故障顯示"其它"燈亮有兩種現象，1、接地保護，2、斷線保護
a. 可能接地線未接好，或地線不可靠接地。請接好可靠的地線，關閉電源，重新啟動。
b.可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊接頭脫焊時會出現此故障,請焊好電纜兩端的焊頭，關閉電源，重新啟動。
C.可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。
3、一切正常，但在未升到額定輸出電壓的 過程中保護
①故障顯示"過流"燈亮
a. 試品短路，或泄漏電流過大。
b. 大電容負載時，升壓過快。關閉電源，重新啟動，減慢升壓速度。
② 故障顯示"過壓"燈亮
過壓保護整定旋鈕未置于Zui大處，請順時針旋轉到Zui大處，關閉電源，重新啟動。
4、當試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，，這屬正常，請排除試品故障后重新啟動。
5、試品故障排除后，故障顯示燈依然亮，加不上高壓。
電源開關兼為故障保護重置開關，請關閉電源開關，重新啟動，即可升壓。
6、如發現電壓表數字波動很大時，請查連接電纜線兩頭航空插頭7腳屏蔽網頭和中心屏蔽線頭是否脫焊斷開，如斷開請焊接好。

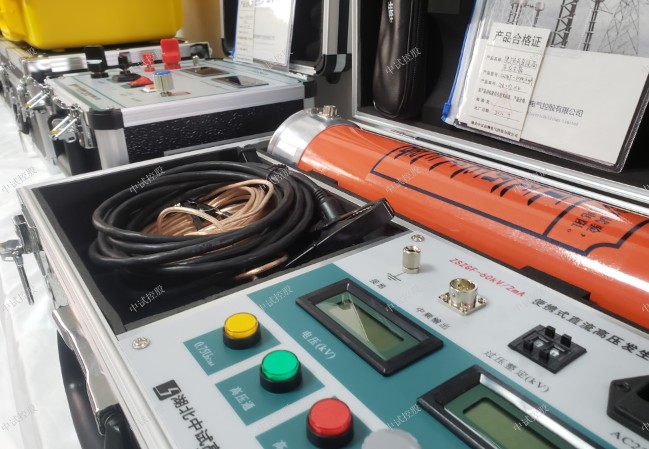

ZSZGF-120KV/2mA直流高壓發生器
適合電壓等級：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV
電流分類：2mA、3mA、5mA、10mA、20mA
參考標準：DL/T 474.2-2018，電力行業DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》ZSZGF-120KV/2mA直流高壓發生器是由中試控股研發生產，適用于電力試品測試，對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗，行業處于領先水平！
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSZGF-120KV/2mA直流高壓發生器
ZSZGF-120KV/2mA直流高壓發生器
儀器功能
本儀器適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗，亦可作靜電吸塵、噴涂等電源。
1.3 執行標準
1DL/T848.1-2004 高壓試驗裝置通用技術條件 第1部分：直流高壓發生器
2DL/T596-2005 電力設備預防性試驗規程
3GB11032-2010 交流無間隙金屬氧化物避雷器
4GB/T 16927.1-2011 高電壓試驗技術 第1部分：一般定義及試驗要求
5DL/T474.2-2006 現場絕緣實驗實施導則:直流高電壓試驗
6GB/T.311-2012 高壓輸變電設備的絕緣配合
1.4儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。

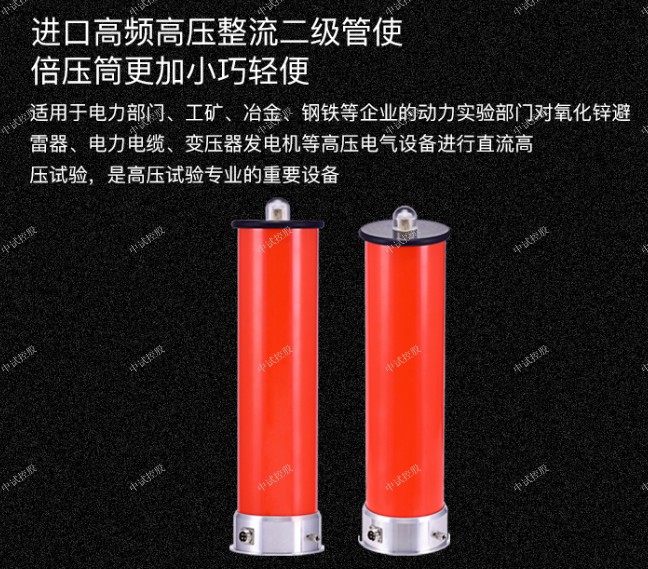

6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。
1.5 技術參數
技術參數 120/2
額定電壓（kV） 120
額定電流（mA） 2
額定功率（W） 240
整機質量（kg） 10
整機體積（mm3） 565*390*190
倍壓筒高度（mm） 535
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10% 50HZ
工作環境 溫度： -10-40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下
ZSZGF-120KV/2mA直流高壓發生器直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。
ZSZGF-120KV/2mA直流高壓發生器
直流高壓發生器技術特點
采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。
升壓電位器零起升壓。 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
過壓保護采用拔碼設定，一目了然，誤差±1%。
倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
折疊式撐腳，直徑面積大，穩定性能好。
40KV一體化設計、高壓拖地電纜引出，方便現場試驗。
產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗.
具體型號與用途：Q系列、ZGF系列直流高壓發生器(直高發)是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、制造的便攜式直流高壓發生器，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。
直流高壓發生器(直高發)采用中頻倍壓電路，率先應用最新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。
直流高壓發生器儀器(直高發)主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。
ZSZGF-120KV/2mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。
直流高壓發生器采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。
中試控股詳細講解升壓電位器零起升壓。
75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
過壓保護采用拔碼設定，一目了然，誤差±1%。
中試控股詳細講解倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
折疊式撐腳，直徑面積大，穩定性能好。
GS101-40KV一體化設計、高壓拖地電纜引出，方便現場試驗。
GS102產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗.
具體型號與用途：直流高壓發生器(直高發)是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、制造的便攜式直流高壓發生器，適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。
直流高壓發生器(直高發)采用中頻倍壓電路，率先應用新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。
直流高壓發生器儀器(直高發)主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。
特性和參數：
電壓測量精度 數顯表±1.0 ±1個字 電流測量精度 數顯表±1.0% ±1個字 紋波系數
直流高壓發生器特點：
①體積小、重量輕、美觀、可靠、操作簡便、功能齊全。 ②采用先進技術、工藝制造。脈沖串邏輯陣列調制，采用大功率IGBT器件，相位模糊控制，從而使輸出穩定度更高，紋波更小，頻率高達100KHZ。 ③按免維修設計，經久耐用，不怕連續對地直接短路放電。 ④精度高、測量準確，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并有粗調、微調功能。儀器具有高低壓端測量泄漏電流，高壓端采用球形屏蔽數字表顯示、不怕放電沖擊。抗干擾性能好，適合現場使用。 ⑤控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器及限流電阻，接線簡單，操作方便。 ⑥負極性輸出、零啟動、連續可調、有過壓、過流、回零、接地保護、斷線保護等各種保護功能，自動保護功能強，操作安全，各種技術指標均優于行業標準及同類產品。 ⑦具有75%的功能，做氧化鋅避雷器測量帶來極大的方便。本儀器控制箱上有75%的電壓開關功能，當電流升到1000uA時、就打開75%的按鈕、這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓旋鈕回到零位上，并且將微調電壓旋鈕回到零位上。并應立即將75%的銨鈕開關打到正常的位置上，再做其它試驗。
中試控股詳細講解直流高壓測試研究需要電壓水平高于±1000kV的直流電壓發生器。 該裝置可用于研究直流高壓下直流輸電設備，換流站設備和絕緣材料的介電強度和極性轉換，也可用于交直流電力設備的漏電流測試。 其他高壓測試設備，如浪涌電壓發生器，浪涌電流發生器和其他設備。 隨著直流輸電工程的大規模部署，直流高壓發電機的數量和頻率大大增加。 為了提高直流高壓發生器的效率，必須提高極性轉換的速度。
中試控股詳細講解直流高壓發生器
1、直流高壓發生器快速極性轉換方法
高壓發生器的整個極性轉換涉及一系列過程，例如發電機降壓，接地，硅堆極性切換，接地和升壓。 在極性切換過程的每個步驟中使用大量時間。 為了縮短極性切換時間并實現直流高壓發生器的快速極性切換，需要縮短每個過程的時間。
（1）降壓過程
中試控股詳細講解加速降壓速度是縮短極性切換的一個方面，并且主要通過增加放電電阻來實現加速降壓速度。 增加放電電阻不會增加放電電阻器的總電阻，而是增加與分壓器并聯的相同電阻值的電阻器的數量。 列數越多，總電阻值越小，降壓速度越快。 同時，應考慮放電電阻的下限，因為過小的放電電阻將不可避免地導致器件正常工作期間漏電流的增加。
（2）接地開關接地過程
在此過程中，將測試電壓接地到零或小電壓值需要很長時間。 當直流高壓發電機電壓從測試值降低到一定水平時，通過直接接地快速接地開關的方法可以大大縮短接地開關的接地過程。 但是，滿足高壓的接地快速接地開關可以承受所有高壓和大電流，這對快速接地開關來說是極其苛刻的。
（3） 硅堆極性轉換過程
簡而言之，硅堆棧需要實現快速極性切換，以轉換內部單管極性。要實現這一目標，首先要考慮動機問題。目前，有三種簡單的動力，由電動，氣動和液壓方法驅動。根據本文直流高壓發生器的結構，在高壓下不可能實現電力，氣動裝置具有氣缸使用的空氣源壓縮比。太大而無法實現硅疊層的平滑極性轉換;如果所有硅反應器都通過氣管串聯連接，當氣體中的濕度大時，整套設備將由于氣管排出，導致設備損壞等。液壓方法使用經過真空處理的烷基苯絕緣油，不會導致排放。其次，油的壓縮比遠小于氣體的壓縮比，可以實現硅反應器的平滑極性轉換，并且可以避免其他兩種方法的問題。相比之下，可以看出水力選擇方法是合理的。
在液壓驅動后，內部單管和末端液壓缸形成一組傳動機構。當液壓缸啟動時，內部單管開始平穩地轉換極性，直到液壓缸完成并且極性切換到位。此時，返回管路中的油激活壓力繼電器以給出控制信號，指示所有硅堆都在適當的位置。每個硅堆通過液壓油管連接，并且所有硅油積聚管和汽缸并聯連接，以確保縮短所有硅堆的極性轉換操作時間。
中試控股詳細介紹直流高壓發生器簡稱又稱高壓發生器，主要適用于電力檢修部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機、高壓開關等高壓電氣設備進行直流耐壓試驗。
直流高壓發生器特點主要有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，把變壓器輸入的交流電壓升高數百倍，再經整流，為X線管提供產生X線所需的直流高壓。還把X線管燈絲初級電路輸入的交流電壓降低，為X線管提供加熱電壓。如果配兩只以上X線管，要完成管電壓和燈絲加熱電壓的切換。
下面就介紹介紹直流高壓發生器的常見故障排除技巧：
1、中試控股詳細介紹電源開關打開時，控制箱上的數顯表不亮
請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新管。
2、若打開電源開關，數顯表亮，高壓顯示燈（綠）不亮，加不上高壓。
① 故障顯示"回零"燈亮
沒有回零位，請逆時針轉動高壓輸出調整鈕和微調旋鈕回到零位上至"回零"燈滅，即可加高壓。
② 故障顯示"其它"燈亮有兩種現象，1、接地保護，2、斷線保護
a. 可能接地線未接好，或地線不可靠接地。請接好可靠的地線，關閉電源，重新啟動。
b.可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊接頭脫焊時會出現此故障,請焊好電纜兩端的焊頭，關閉電源，重新啟動。
C.可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。
3、一切正常，但在未升到額定輸出電壓的 過程中保護
①故障顯示"過流"燈亮
a. 試品短路，或泄漏電流過大。
b. 大電容負載時，升壓過快。關閉電源，重新啟動，減慢升壓速度。
② 故障顯示"過壓"燈亮
過壓保護整定旋鈕未置于Zui大處，請順時針旋轉到Zui大處，關閉電源，重新啟動。
4、當試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，，這屬正常，請排除試品故障后重新啟動。
5、試品故障排除后，故障顯示燈依然亮，加不上高壓。
電源開關兼為故障保護重置開關，請關閉電源開關，重新啟動，即可升壓。
6、如發現電壓表數字波動很大時，請查連接電纜線兩頭航空插頭7腳屏蔽網頭和中心屏蔽線頭是否脫焊斷開，如斷開請焊接好。
