高壓直流耐壓發生器120kV/3mA
時間：2023-03-15
中試控股技術研究院魯工為您講解： 高壓直流耐壓發生器120kV/3mA
直高發產品由操作臺及升流器兩部分構成，具有輸出電流無極調整、電流上升平穩、負荷變化范圍大、工作可靠、操作簡便安全等特點，也可作為工礦企業進行升流或溫升試驗的電流源設備。配有互感器，能方便地讀取試驗電流值。
使用及保養：
1、應檢查主回路接線端子是否松動，調壓器電刷是否接觸良好；
2、長期不用時，使用前應用500V兆歐表檢查主回路對地絕緣電阻，其阻應不小于0.5兆歐；
3、輸入電壓符合銘牌上所的電壓值，其值差應在±10%，頻率為50HZ；
4、電流檔開關不準帶負荷操作；
5、操作時，應均勻緩慢旋轉手輪，以免損壞調壓器；
6、滿負荷時工作時間不得超過5分鐘，繼續工作時間應小于2.5分鐘，但工作周期應大于10分鐘；
7、升流器外殼有接地端子，使用時應良好接地；
注意事項：
1、使用高頻直流高壓發生器的工作人員，必須具有“高壓試驗上崗證”的專業人員；
2、使用本儀器請用戶必須按《電力安規》168條規定。
3、試驗前請檢查所有試驗接線、控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本儀器說明書的要求，一點接地；
4、對大電容試品的放電應用專用放電電阻棒對試品放電；
5、直流高壓200KV及以上時，盡管試驗人員穿絕緣鞋，且處在安全距離以處區域，但由于高壓直流離子空間電場分布擴印影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造成傷害；
6、高頻直流高壓發生器控制箱電源為交流AC220V±10%，50Hz。如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點連接大地；
交直流高壓試驗變壓器工頻耐壓試驗操作注意事項：
（1）試驗人員應做好分工，明確相互間辦法。并有專門人監護現場安全及觀察試品狀態。
（2）被試品應清掃干凈，并干燥，以免損壞被試品和試驗帶來的誤差。
（3）對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整間隙。
（4）升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘，也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
（5）當電壓升至試驗電壓時，開始計時，到1min后，迅速降到1/3試驗電壓以下時，才能拉開電源。
（6）在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源，停止試驗并查明原因：①電壓表指針擺動很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。
（7）耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。
泄漏試驗的操作及注意事項
（1）試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦凈。要嚴防將試驗電壓加到人工作部位上去。
（2）接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地與操作人員的安全距離，被試品的外殼是否可靠接地，要按安全規程中所規定的內容進行試驗。
（3）對于大電容量設備應緩慢升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。
（4）試驗過程，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異常現象應立即降壓，切斷電源，并查明原因，詳細記錄。
（5）試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。
交直流高壓試驗變壓器配套產品：
1、操作系統：
操作箱：容量：1KVA-5KVA，輸入電壓：0.22KV
操作臺：容量：10K/A-300KVA輸入電壓：0.22KV 、0.38KV
2、保護式數字微安表SWB-Ⅱ
3、阻容式交直流分壓器FYQ-50、100、150、220KV
4、高壓直流放電棒FZ-70、140、210KV
5、高壓硅堆：2DL-150、300、450KV
6、絕緣支架50、100、200、300KV
7、高壓濾波電容0.01UF,40-100KV
8、均壓球
9、保護球隙：Q-50、100、150、200、250、500
10、標準試油杯400ml
11、介質油杯
12、折疊式小推車150、300型
13、水電阻
14、高壓驗電器10KV、35KV
15、高壓定相器10KV、35KV/110KV、220KV
16、各種萬用表、兆歐表及測試線
直流高壓試驗器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
做直流高壓試驗前應做的準備下幾點：
● 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。
● 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點；當更換試品和接線時應先將兩個電源斷開點明顯斷開。
● 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書(圖4)所示一點接地。
● 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離高空氣間隙開始游離放電.有嘶嘶聲：當無聲音時可用隨電棒放電，zui后直接接上地線放電。
●直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人造成傷害。
使用直流高壓試驗器的人員必須是具有“高壓試驗上崗證”的
專業人員使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時應先將兩個電源斷開點明顯斷開。
試驗前請檢查試驗器控制箱.倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書（圖4）所示一點接地。
對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電，有嘶嘶聲。當無聲音時可用放電棒放電，zui后直接接上地線放電。
一、產品簡介
系列直流高壓發生器是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗的換代產品。
直流高壓發生器采用高頻倍壓電路，應用的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。⑴使紋波系數更小;⑵增設了高精度0.75UDC-1mA功能按紐,給氧化鋅避累器測試儀帶來了極大的方便.⑶高壓過壓整定采用數字撥盤開關,能將整定電壓值直觀顯示,并具有較高的整定精度.⑷輸出電壓調節采用單個多圈電位器,升壓過程平穩,調節精度高,操作簡單。

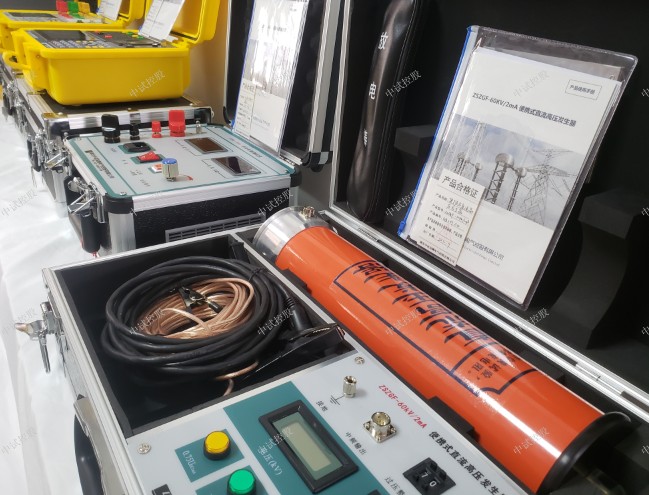

ZSZGF-120KV/3mA直流高壓發生器
適合電壓等級：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV
電流分類：2mA、3mA、5mA、10mA、20mA
參考標準：DL/T 474.2-2018，電力行業DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》ZSZGF-120KV/3mA直流高壓發生器是由中試控股研發生產，適用于電力試品測試，對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗，行業處于領先水平！
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSZGF-120KV/3mA直流高壓發生器
ZSZGF-120KV/3mA直流高壓發生器
儀器功能
本儀器適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗，亦可作靜電吸塵、噴涂等電源。
1.3 執行標準
1DL/T848.1-2004 高壓試驗裝置通用技術條件 第1部分：直流高壓發生器
2DL/T596-2005 電力設備預防性試驗規程
3GB11032-2010 交流無間隙金屬氧化物避雷器
4GB/T 16927.1-2011 高電壓試驗技術 第1部分：一般定義及試驗要求
5DL/T474.2-2006 現場絕緣實驗實施導則:直流高電壓試驗
6GB/T.311-2012 高壓輸變電設備的絕緣配合
1.4儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。
6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。
1.5技術參數
技術參數 120/3
額定電壓（kV） 120
額定電流（mA） 3
額定功率（W） 360
整機質量（kg） 10
整機體積（mm3） 565*390*190
倍壓筒高度（mm） 535
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10% 50HZ
工作環境 溫度： -10-40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下
ZSZGF-120KV/3mA直流高壓發生器直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。
ZSZGF-120KV/3mA直流高壓發生器
中試控股電力講解直流高壓發生器的保養
半年更換一次液壓油并清洗油箱，用油必須采用推薦的型號；
氣炎熱時經常檢察（當油溫≥45度）冷卻裝置是否自動啟動。（冷卻水溫必須低于30度）
在清洗油箱的同時清洗空氣濾清器； 天
經常檢查直流高壓發生器的濾油器信號燈，信號燈一亮（同時蜂鳴器會響），立即清洗油過濾器；
按規定需要給設備機械傳動部分各潤滑點注油；
經常觀察液體狀況，液位接近下限時請及時往油箱里補充推薦使用的液壓油；
經常檢查各處防塵裝置，發現破損或連接松動，應及時處理，以防沙塵混入，損壞設備
中試控股電力講解直流高壓發生器簡單"故障"排除
1、電源開關打開時，控制箱上的數顯表不亮
請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新管。
2、若打開電源開關，數顯表亮，高壓顯示燈（綠）不亮，加不上高壓。
① 故障顯示"回零"燈亮
沒有回零位，請逆時針轉動高壓輸出調整鈕和微調旋鈕回到零位上至"回零"燈滅，即可加高壓。
② 故障顯示"其它"燈亮有兩種現象，
1、接地保護，
2、斷線保護
a. 可能接地線未接好，或地線不可靠接地。請接好可靠的地線，關閉電源，重新啟動。
b.可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊接頭脫焊時會出現此故障,請焊好電纜兩端的焊頭，關閉電源，重新啟動。
C.可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。
ZSZGF-120KV/3mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。
使用及保養：
1、應檢查主回路接線端子是否松動，調壓器電刷是否接觸良好；
2、長期不用時，使用前應用500V兆歐表檢查主回路對地絕緣電阻，其阻應不小于0.5兆歐；
3、輸入電壓符合銘牌上所的電壓值，其值差應在±10%，頻率為50HZ；
4、電流檔開關不準帶負荷操作；
5、操作時，應均勻緩慢旋轉手輪，以免損壞調壓器；
6、滿負荷時工作時間不得超過5分鐘，繼續工作時間應小于2.5分鐘，但工作周期應大于10分鐘；
7、升流器外殼有接地端子，使用時應良好接地；
注意事項：
1、使用高頻直流高壓發生器的工作人員，必須具有“高壓試驗上崗證”的專業人員；
2、使用本儀器請用戶必須按《電力安規》168條規定。
3、試驗前請檢查所有試驗接線、控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本儀器說明書的要求，一點接地；
4、對大電容試品的放電應用專用放電電阻棒對試品放電；
5、直流高壓200KV及以上時，盡管試驗人員穿絕緣鞋，且處在安全距離以處區域，但由于高壓直流離子空間電場分布擴印影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造成傷害；
6、高頻直流高壓發生器控制箱電源為交流AC220V±10%，50Hz。如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點連接大地；
交直流高壓試驗變壓器工頻耐壓試驗操作注意事項：
（1）試驗人員應做好分工，明確相互間辦法。并有專門人監護現場安全及觀察試品狀態。
（2）被試品應清掃干凈，并干燥，以免損壞被試品和試驗帶來的誤差。
（3）對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整間隙。
（4）升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘，也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
（5）當電壓升至試驗電壓時，開始計時，到1min后，迅速降到1/3試驗電壓以下時，才能拉開電源。
（6）在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源，停止試驗并查明原因：①電壓表指針擺動很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。
（7）耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。
泄漏試驗的操作及注意事項
（1）試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦凈。要嚴防將試驗電壓加到人工作部位上去。
（2）接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地與操作人員的安全距離，被試品的外殼是否可靠接地，要按安全規程中所規定的內容進行試驗。
（3）對于大電容量設備應緩慢升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。
（4）試驗過程，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異常現象應立即降壓，切斷電源，并查明原因，詳細記錄。
（5）試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。
交直流高壓試驗變壓器配套產品：
1、操作系統：
操作箱：容量：1KVA-5KVA，輸入電壓：0.22KV
操作臺：容量：10K/A-300KVA輸入電壓：0.22KV 、0.38KV
2、保護式數字微安表SWB-Ⅱ
3、阻容式交直流分壓器FYQ-50、100、150、220KV
4、高壓直流放電棒FZ-70、140、210KV
5、高壓硅堆：2DL-150、300、450KV
6、絕緣支架50、100、200、300KV
7、高壓濾波電容0.01UF,40-100KV
8、均壓球
9、保護球隙：Q-50、100、150、200、250、500
10、標準試油杯400ml
11、介質油杯
12、折疊式小推車150、300型
13、水電阻
14、高壓驗電器10KV、35KV
15、高壓定相器10KV、35KV/110KV、220KV
16、各種萬用表、兆歐表及測試線
直流高壓試驗器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
做直流高壓試驗前應做的準備下幾點：
● 使用直流高壓試驗器的工作人員必須是具有“高壓試驗上崗證”的專業人員。
● 使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點；當更換試品和接線時應先將兩個電源斷開點明顯斷開。
● 試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書(圖4)所示一點接地。
● 對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離高空氣間隙開始游離放電.有嘶嘶聲：當無聲音時可用隨電棒放電，zui后直接接上地線放電。
●直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人造成傷害。
使用直流高壓試驗器的人員必須是具有“高壓試驗上崗證”的
專業人員使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時應先將兩個電源斷開點明顯斷開。
試驗前請檢查試驗器控制箱.倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書（圖4）所示一點接地。
對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電，有嘶嘶聲。當無聲音時可用放電棒放電，zui后直接接上地線放電。
一、產品簡介
系列直流高壓發生器是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗的換代產品。
直流高壓發生器采用高頻倍壓電路，應用的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。⑴使紋波系數更小;⑵增設了高精度0.75UDC-1mA功能按紐,給氧化鋅避累器測試儀帶來了極大的方便.⑶高壓過壓整定采用數字撥盤開關,能將整定電壓值直觀顯示,并具有較高的整定精度.⑷輸出電壓調節采用單個多圈電位器,升壓過程平穩,調節精度高,操作簡單。
