中試控股技術研究院魯工為您講解：6kV10kV35kV消諧電阻測試儀

ZSXQ-V消諧電阻器測試儀(源頭實力大廠 / 中試控股)

參考標準：Q/GDW415-2010 《電磁式電壓互感器用非線性電阻性消諧器技術規范》

簡易讀懂：ZSXQ-V消諧電阻器測試儀可以做什么?

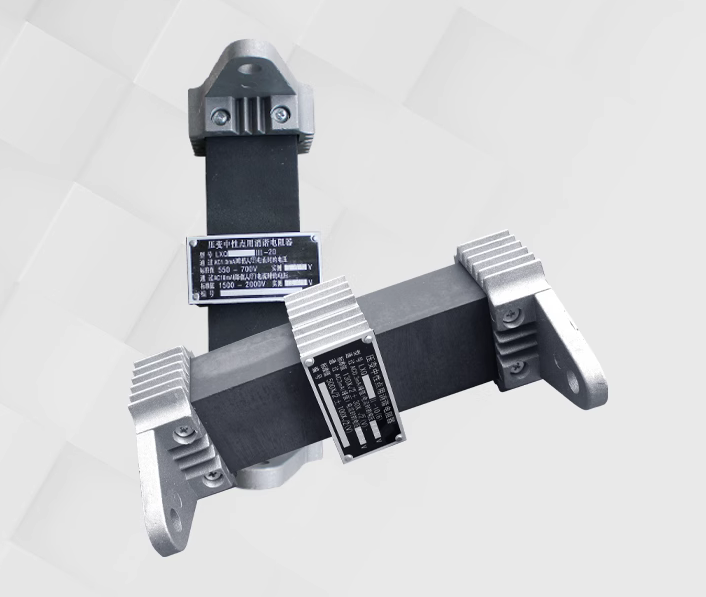

電壓互感器中性點用非線性電阻消諧阻尼器是它安裝在6kV～35kV電壓互感器一次繞組Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，ZSXQ-V消諧電阻器測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

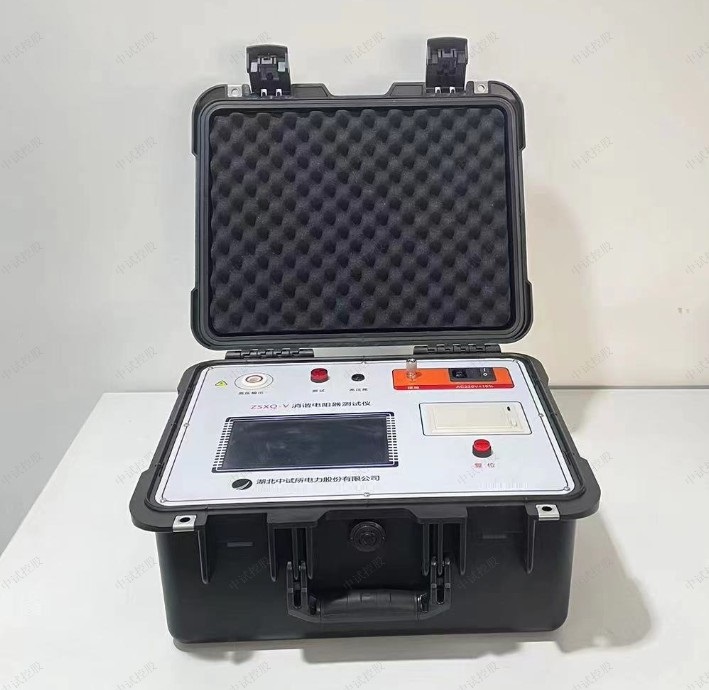

ZSXQ-V消諧電阻器測試儀

1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖；
2、彩色LED觸摸式顯示屏，中文提示界面；
4、試驗數據自動打?。?br /> 5、測量為電壓峰值、有效值雙卡顯示；
6、儀器輕巧、便捷適用于現場使用；
7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。
8、儀器適用于  6kV ～35kV 消諧電阻器伏安特性測試；
9、準確度等級： ≤0.3mA  5級，＞0.3mA  2.0 級；
10、使用環境：戶內和戶外；
11、環境溫度： -20 ℃～ 50℃；
12、環境濕度：不大于80% RH；
13、輸出電流 AC：0mA ～20 mA；
14、輸出電壓 AC：0V～2800V；
15、工作電壓 AC:220V ±10% 50Hz。
16、自帶打印機，能夠及時輸出測試結果。

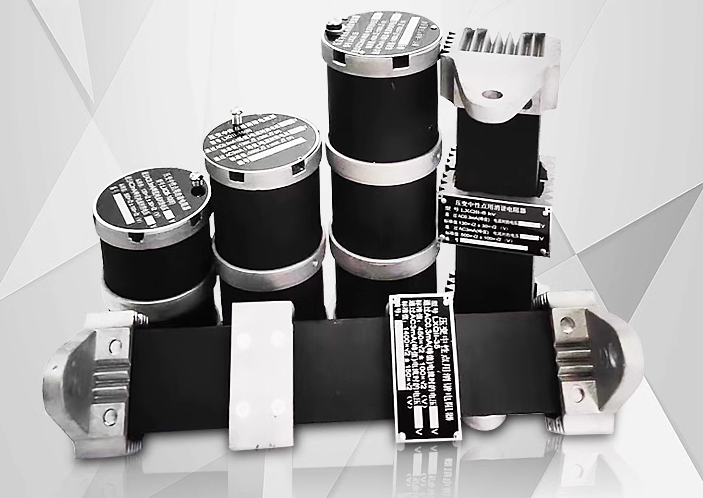

消諧電阻器具有以下優勢：
（1）能夠有效地消除諧振現象，提高電路的穩定性和可靠性。
（2）結構簡單，使用方便，成本較低。
（3）可調節阻抗大小，適應不同的電路需求。
（4）適用于不同的應用場景，具有較廣泛的應用前景。
5.消諧電阻器的局限性
消諧電阻器雖然具有較多的優勢，但也存在一些局限性：
（1）消諧電阻器的消諧效果受到電路參數的影響，需要根據具體情況進行調整。
（2）消諧電阻器的消耗功率較大，會產生一定的熱量。
（3）對于一些特殊的電路結構，消諧電阻器可能無法完全消除諧振現象。
（4）在高頻電路中，消諧電阻器的性能可能會受到一定的限制。
6.通過對消諧電阻器的工作原理圖的分析，可以看出消諧電阻器通過改變電路的阻抗來消除諧振現象。
消諧電阻器在電力系統中廣泛應用，可以有效地消除諧振現象，提高電力系統的穩定性和可靠性。
消諧電阻器具有結構簡單、使用方便、成本低等優勢，但也存在一定的局限性。
消諧電阻器在電路中起到了重要的作用，對于提高電路的穩定性和可靠性具有重要意義。

消諧電阻器測試儀技術指標
消諧電阻器測試儀是一種用于測試消諧電阻器性能的儀器設備。它通過測量消諧電阻器在不同頻率下的電阻值、電容值等指標，來評估其性能是否符合要求。下面將從多個方面對消諧電阻器測試儀技術指標進行闡述。
消諧電阻器測試儀的頻率范圍是一個重要的技術指標。消諧電阻器的工作頻率通常在幾十千赫茲到幾百千赫茲之間，因此測試儀的頻率范圍應能夠覆蓋這個范圍。測試儀的頻率范圍越寬，能夠測試的消諧電阻器種類就越多，適用性也就越廣。頻率范圍的精度也是一個重要的考量因素，精度越高，測試結果越準確。
測試儀的測量精度是另一個關鍵的技術指標。消諧電阻器的電阻值和電容值通常在幾十歐姆到幾千歐姆之間，因此測試儀的測量精度應能夠滿足這個范圍。測量精度的提高可以通過采用更高分辨率的模數轉換器、更精確的校準方法等手段來實現。測試儀的穩定性也是一個重要的考慮因素，穩定性越好，測試結果的重復性越高。
測試儀的速度和自動化程度也是需要考慮的技術指標。在實際應用中，需要測試大量的消諧電阻器，因此測試儀的速度越快，能夠提高測試效率。自動化程度的提高可以減少人工操作的錯誤，提高測試的準確性和可靠性。測試儀應具備快速測試的能力，并且支持自動化測試。
測試儀的界面和操作方式也是需要考慮的技術指標。一個好的測試儀應該具備友好的用戶界面和簡單易用的操作方式，使得操作人員能夠方便快捷地進行測試。測試儀應該具備數據存儲和導出功能，方便用戶對測試結果進行分析和處理。
綜合考慮以上各個技術指標，消諧電阻器測試儀應該具備高頻率范圍、高測量精度、快速測試、自動化程度高、友好的界面和操作方式等特點。只有在這些方面都具備優勢，才能夠滿足不同用戶的需求，并且提高測試的效率和準確性。
消諧電阻器測試儀技術指標包括頻率范圍、測量精度、速度和自動化程度、界面和操作方式等多個方面。在選擇和使用測試儀時，需要綜合考慮這些指標，以滿足實際需求，并提高測試的效率和準確性。
