中試控股技術研究院魯工為您講解：pt柜消諧測試儀

ZSXQ-V消諧電阻器測試儀(源頭實力大廠 / 中試控股)

參考標準：Q/GDW415-2010 《電磁式電壓互感器用非線性電阻性消諧器技術規范》

簡易讀懂：ZSXQ-V消諧電阻器測試儀可以做什么?

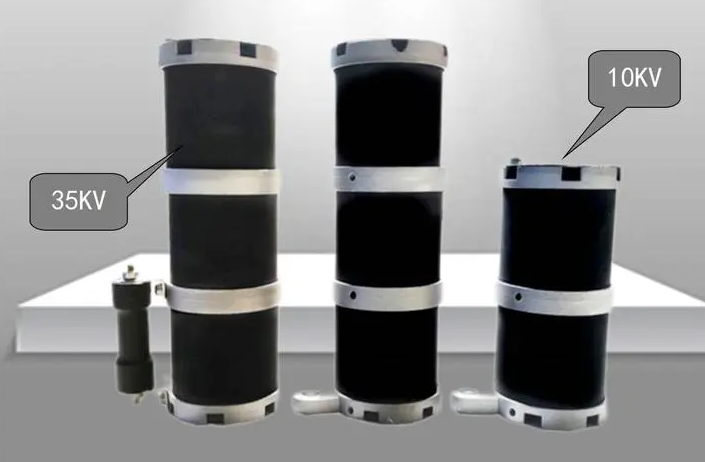

電壓互感器中性點用非線性電阻消諧阻尼器是它安裝在6kV～35kV電壓互感器一次繞組Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，ZSXQ-V消諧電阻器測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

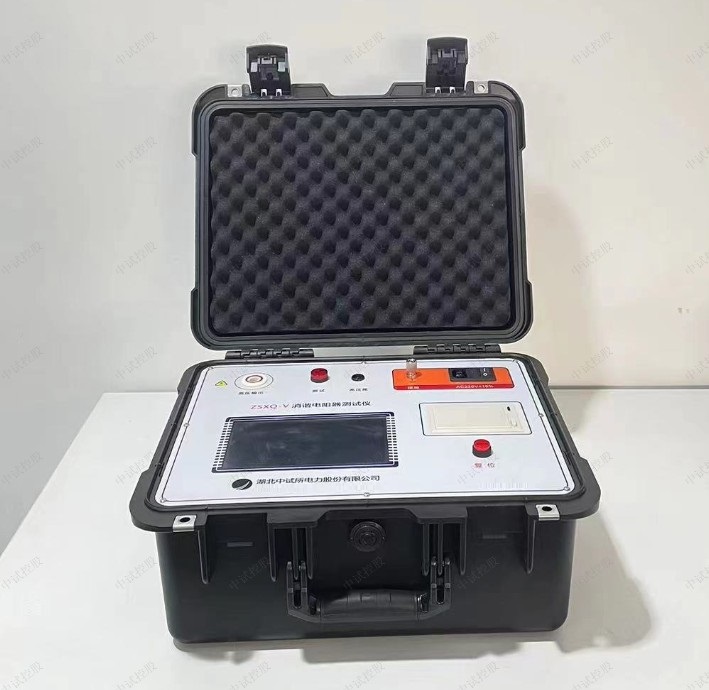

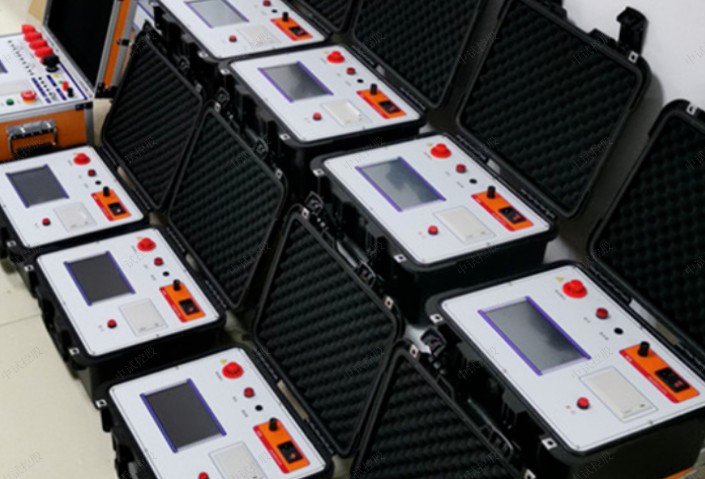

ZSXQ-V消諧電阻器測試儀

1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖；
2、彩色LED觸摸式顯示屏，中文提示界面；
4、試驗數據自動打印；
5、測量為電壓峰值、有效值雙卡顯示；
6、儀器輕巧、便捷適用于現場使用；
7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六檔常用電流指示精度等級，覆蓋全部常用消諧器電流指標。
8、儀器適用于  6kV ～35kV 消諧電阻器伏安特性測試；
9、準確度等級： ≤0.3mA  5級，＞0.3mA  2.0 級；
10、使用環境：戶內和戶外；
11、環境溫度： -20 ℃～ 50℃；
12、環境濕度：不大于80% RH；
13、輸出電流 AC：0mA ～20 mA；
14、輸出電壓 AC：0V～2800V；
15、工作電壓 AC:220V ±10% 50Hz。
16、自帶打印機，能夠及時輸出測試結果。

消諧電阻器怎么測阻值
本文主要介紹了消諧電阻器的測阻值方法。通過電阻箱或萬用表測量電阻器的阻值。可以通過示波器觀察電阻器的阻抗特性曲線來測量阻值。還可以利用LCR表來測量電阻器的阻值。通過這些方法，可以準確地測量消諧電阻器的阻值。
使用電阻箱測量阻值
通過電阻箱測量消諧電阻器的阻值是一種常用的方法。將電阻箱與電阻器串聯，調節電阻箱的阻值，直到電路中的電流達到穩定狀態。然后，通過讀取電阻箱上顯示的阻值，即可得到電阻器的阻值。
需要注意的是，在測量時要確保電路中沒有其他元件對電阻器產生影響，以保證測量結果的準確性。還需要注意選擇合適的電阻箱阻值范圍，以確保測量結果能夠在合理的范圍內。
使用示波器觀察阻抗特性曲線
示波器是一種常用的電子測試儀器，可以用來觀察電路中的信號波形。通過觀察消諧電阻器在不同頻率下的阻抗特性曲線，可以間接地測量其阻值。
具體操作方法是，將示波器的輸入端與電阻器相連，將輸出端與信號源相連。然后，調節信號源的頻率，觀察示波器上顯示的波形變化。根據波形的變化情況，可以推斷出電阻器的阻值。
需要注意的是，在測量時要選擇合適的頻率范圍，以確保觀察到明顯的阻抗變化。還需要注意消除干擾信號對測量結果的影響，以保證測量結果的準確性。
使用LCR表測量阻值
LCR表是一種專用的電子測試儀器，可以用來測量電路中的電感、電容和電阻等參數。通過使用LCR表，可以直接測量消諧電阻器的阻值。
具體操作方法是，將LCR表的測試夾具與電阻器相連，選擇相應的測量模式，并設置合適的測試頻率。然后，讀取LCR表上顯示的阻值，即可得到電阻器的阻值。
需要注意的是，在測量時要選擇合適的測試頻率，以確保測量結果的準確性。還需要注意消除電路中其他元件對測量結果的影響，以保證測量結果的準確性。
通過電阻箱、示波器和LCR表等工具，可以準確地測量消諧電阻器的阻值。這些測量方法各有優缺點，可以根據具體的實際需求選擇合適的方法進行測量。通過測量阻值，可以更好地了解和評估消諧電阻器的性能和工作狀態。
測量消諧電阻器的阻值是電子工程領域中常見的任務之一。通過合適的測量方法，可以準確地獲取電阻器的阻值，為電路設計和故障排除提供重要的參考依據。

操作步驟:
1、先把消諧器分別用測試線夾與ZSXQ-V 消諧電阻器測試儀后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色測試線與消諧器接地端連接，音頻線與接地體相連；
2、接入 220V 交流電源；
3、打開電源開關，儀器軟件啟動完成進入測試界面后；
4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；
5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；
6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；
7、如需連續測試，應在上次測量完成后，點擊“停止”按鈕后，再點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果；
8、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果；
9.測試時，設備在輸出600V左右時，仍未采樣到0.3mA對應的電壓值，設備自動將輸出電壓降到零位，請先按“停止”鍵，檢查設備的測試線、接地線與被試品是否連接好，確認接線無誤后，點擊“開始”鍵，再次測量。
10.檢定時，先把消諧器（或者高壓電阻器）分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色測試線與消諧器接地端連接，音頻線與接地體相連；
點擊“開始”按鈕，系統自動開始升壓，當升到規定的檢定電壓值、檢定電流值時，點擊“暫停/檢定”按鈕，系統將保持在目前顯示的電壓值和電流值，檢定人員可利用標準電壓表、標準電流表對儀器顯示的示值進行檢定，然后依次對檢定點進行檢定。檢定人員也可以先檢定電壓值，再檢定電流值，直至全部檢定規定點檢定完成。
注意事項：
1、在測試狀態下（儀器面板上紅燈亮時）儀器有高壓輸出，禁止接觸被測物件。
2、一定要在斷電情況下，更換測試件，進行下一組測試。

消諧電阻器試驗規程
消諧電阻器試驗規程概述
消諧電阻器試驗規程是對消諧電阻器進行測試和檢驗的標準化程序。該規程確保消諧電阻器的質量和性能符合要求，并能夠正常工作。消諧電阻器試驗規程包括了多個方面的測試項目，如電氣性能、機械性能、環境適應性等。本文將從隨機的幾個方面對消諧電阻器試驗規程進行闡述。
電氣性能測試
電氣性能測試是消諧電阻器試驗規程中的重要部分。該測試項目主要包括電阻值測量、耐壓測試、溫升測試等。在電阻值測量中，需要使用專用儀器測量消諧電阻器的電阻值，并確保其符合設計要求。耐壓測試則是檢驗消諧電阻器的耐電壓能力，通過施加一定的電壓，檢測電阻器是否能夠正常工作。溫升測試則是通過施加一定的電流，檢測電阻器在長時間工作下的溫升情況，以確保其不會因過熱而損壞。
電氣性能測試是消諧電阻器試驗規程中的核心內容，對電阻器的質量和性能起到了至關重要的作用。
機械性能測試
機械性能測試是對消諧電阻器的結構和機械性能進行檢驗的測試項目。該測試包括外觀檢查、尺寸測量、機械強度測試等。外觀檢查主要是檢查電阻器的表面是否有明顯的缺陷或損壞。尺寸測量則是測量電阻器的各個尺寸參數，以確保其符合設計要求。機械強度測試則是通過施加一定的力或沖擊，檢測電阻器的結構是否能夠承受外部力的作用。
機械性能測試是保證消諧電阻器結構完整和耐久性的重要手段，能夠確保電阻器在使用過程中不易損壞。
環境適應性測試
環境適應性測試是對消諧電阻器在不同環境條件下的適應能力進行檢驗的測試項目。該測試包括溫度循環測試、濕熱試驗、鹽霧試驗等。溫度循環測試是通過在不同溫度下進行循環變化，檢測電阻器的性能是否受到溫度影響。濕熱試驗則是模擬高溫高濕的環境條件，檢驗電阻器的耐濕性。鹽霧試驗則是模擬海洋環境，檢測電阻器的耐腐蝕性。
環境適應性測試能夠確保消諧電阻器在各種惡劣環境條件下仍能正常工作，提高其適用范圍和可靠性。
其他測試項目
除了上述提到的電氣性能、機械性能和環境適應性測試外，消諧電阻器試驗規程還包括其他一些測試項目。例如，還可以進行電容性能測試、絕緣電阻測試、振動測試等。這些測試項目能夠進一步檢驗電阻器的質量和性能，以確保其滿足使用要求。
消諧電阻器試驗規程是對消諧電阻器進行測試和檢驗的標準化程序。通過電氣性能測試、機械性能測試、環境適應性測試以及其他測試項目，能夠確保消諧電阻器的質量和性能符合要求。消諧電阻器試驗規程的實施對于保證電阻器的可靠性和穩定性具有重要意義。
在實際應用中，按照消諧電阻器試驗規程進行測試和檢驗，能夠提高電阻器的質量和性能，減少故障發生的可能性，保證電力系統的正常運行。


消諧電阻器是什么意思啊
消諧電阻器是一種用于消除電路中諧振現象的電器元件。諧振是指電路中頻率與電路本身的固有頻率相同或接近時，電路會發生共振現象，產生大幅度的振蕩。消諧電阻器通過引入電阻來調節電路的諧振頻率，使電路能夠正常工作而不受諧振的影響。下面將從多個方面闡述消諧電阻器的意義和作用。
消諧電阻器能夠提高電路的穩定性和可靠性。在電路中，諧振現象會導致電流和電壓的異常變化，甚至可能引起電路的燒毀。而通過使用消諧電阻器，可以有效地抑制諧振現象，保證電路的穩定運行，提高電路的可靠性。
消諧電阻器能夠優化電路的性能。在某些特定的應用場景中，諧振現象可能會對電路的性能產生負面影響，例如在無線通信系統中，諧振可能導致信號的失真和衰減。通過使用消諧電阻器，可以調節電路的諧振頻率，使其與系統要求的工作頻率匹配，從而優化電路的性能。
消諧電阻器還能夠提高電路的抗干擾能力。在電路中，外部的干擾信號可能會與電路的諧振頻率相同或接近，從而干擾電路的正常工作。通過使用消諧電阻器，可以調節電路的諧振頻率，使其與干擾信號的頻率不匹配，從而降低干擾對電路的影響，提高電路的抗干擾能力。
消諧電阻器還能夠降低電路的功耗。在諧振狀態下，電路會產生大幅度的振蕩，消耗大量的能量。通過使用消諧電阻器，可以減小電路的諧振幅值，降低電路的功耗，提高電路的能效。
消諧電阻器是一種用于消除電路中諧振現象的電器元件。它能夠提高電路的穩定性和可靠性，優化電路的性能，提高電路的抗干擾能力，降低電路的功耗。在各種電子設備和系統中，消諧電阻器發揮著重要的作用，為電路的正常工作提供了保障。
消諧電阻器是一種用于消除電路中諧振現象的電器元件。它通過引入電阻來調節電路的諧振頻率，使電路能夠正常工作而不受諧振的影響。消諧電阻器能夠提高電路的穩定性和可靠性，優化電路的性能，提高電路的抗干擾能力，降低電路的功耗。在各種電子設備和系統中，消諧電阻器發揮著重要的作用，為電路的正常工作提供了保障。

（５）為防止鐵磁諧振過電壓燒毀電磁式電壓互感器，在系統運行方式和倒閘操作中，應避免用帶斷口電容的斷路器投切帶有電磁式電壓互感器的空母線，運行方式不能滿足要求時，應采取其他措施，如更換為電容式電壓互感器等．

（６）注意電容式電壓互感器可能出現的自身鐵磁諧振，安裝驗收時對速飽和阻尼方式要嚴格把關，運行中應注意對電磁單元進行認真檢查，如發現阻尼器未接入或出現異常時，互感器不得投入運行．

（７）電容屏型（型結構）電流互感器，為確保母差保護正常工作，宜將母差保護二次繞組緊靠一次母線側安裝，避免型底部事故時擴大事故影響范圍．

（８）根據電網發展情況，定期核對運行中電流互感器動熱穩定電流，當所在變電所短路電流超過互感器銘牌規定的動熱穩定電流值時，應及時安排更換互感器．

（９）積極開展紅外測溫等帶電監測工作，及時發現運行中互感器的缺陷，減少事故發生．

互感器的原理：互感器是一種測量設備，分為電壓互感器和電流互感器，互感器的原理和變壓器類似！

使用互感器的原因

1，為了將測量回路和高壓電網隔離開，保障電力人員的安全！

2，可以使用小量程電流來測量大電流，使用低量程電壓來測量高電壓！

備注：電流互感器的副邊電流為5A或1A，電壓互感器的副邊電壓為100V

互感器的用途

1，用于電路或配電柜的測量

2，用于電路的保護（參與各種繼電保護等）

電流互感器：簡稱CT，在最新的國標中用TA表示。

電流互感器的作用：

1、將很大的一次電流轉變?yōu)闃藴实?/span>5A。

2、為測量裝置和繼電保護的線圈提供電流。

3、對一次設備和二次設備進行隔離。

電流互感器的工作原理和測量精度：

電流互感器的特點：

1，一次繞組串聯在電路中，并且匝數很少，所以一次繞組中的電流完全取決與被測電路的負荷電流，而與二次電流的大小無關。
