中試控股技術研究院魯工為您講解：35kV電纜介損測量儀

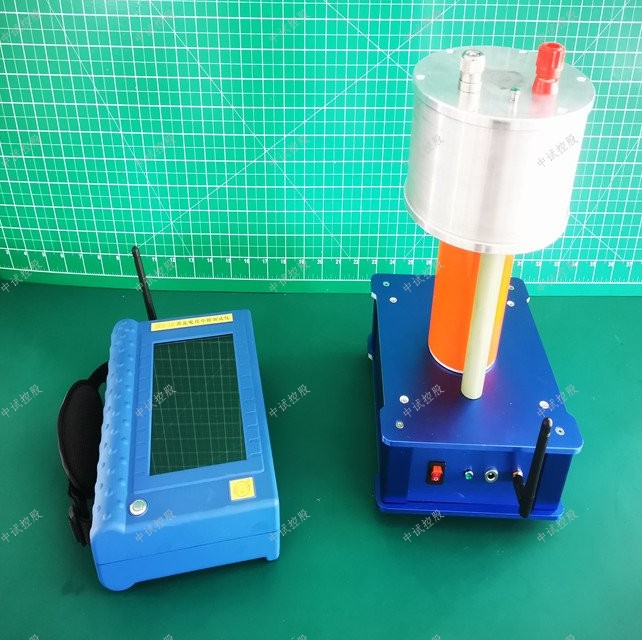

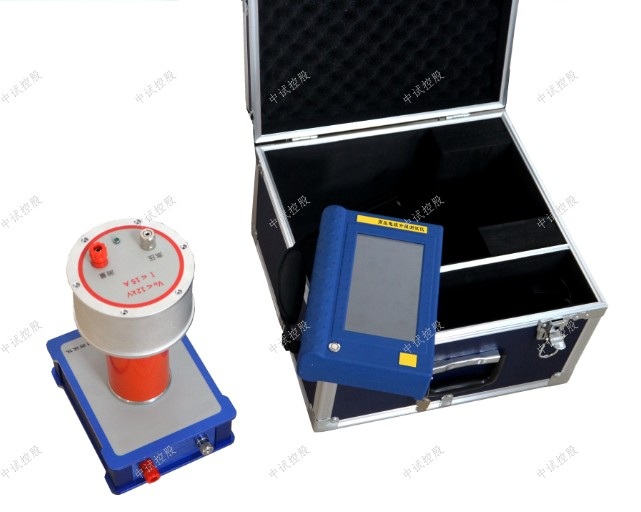

ZSDJS-9535電纜介損測試儀

電纜介損試驗相關標準：

DL/T 1694.6-2020 高壓測試儀器及設備校準規范 第6部分：電力電纜介質損耗測試儀
GB/T 3048.11-2007 電線電纜電性能試驗方法 第11部分：介質損耗角正切試驗
GB/T 3334-1999 電纜紙介質損耗角正切(tgδ)試驗方法(電橋法)
GB/T 5654-2007 液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量
GOST 12179-1976 電纜和導線介質損失角正切測定法

簡易讀懂：電纜介損測試儀是做什么?

ZSDJS-9535電纜介損測試儀針對大容量和高電壓容性設備，如高壓電纜（介損tgδ：無限制，電流I：20uA ≤ I ≤ 15A，電壓HV：1KV ≤ HV ≤ 40KV，頻率 f：30Hz≤ f ≤ 300Hz），高壓電機，高壓套管的出廠試驗等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSDJS-9535高壓電纜介損測試儀主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。
特點：
1、7寸彩色液晶顯示工業級電容屏：儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。
2、超寬電流量程：正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。
3、超寬頻率范圍：外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。
4、各種高電壓可定制：外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。
5、光纖高壓通訊：測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能最大程度保障測試數據的精度。
6、獨立手持操作終端：手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，最大程度保障操作人員的人身安全。
7、鋰電池供電：手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。
8、U盤存儲：本機存儲的數據可以通過USB接口保存至U盤中。
參數：
1、使用條件：-15℃∽40℃ RH＜80%
2、標準電容：tgδ: <0.005%，Cn: 99.78PF
耐壓電壓: 40KV
3、分辨率：介損tgδ: 0.001%，電容量Cx: 0.001pF，頻率f：0.001Hz
4、精度：介損△tgδ:±(讀數*1.0%+0.040%)，電容量△C x :±(讀數*1.0%+1.00PF)，頻率 △f:±(讀數*1.0%+0.10Hz)
5、測量范圍：介損tgδ無限制，電流I 20uA ≤ I ≤ 15A，電壓HV 1KV ≤ HV ≤ 40KV，頻率f 30Hz≤ f ≤ 300Hz
6、手持終端鋰電池：7800mAh鋰電池
7、充電器：DC12.6V    3000mA
8、顯示方式：7寸800*480彩色液晶顯示屏
9、操作方式：工業級電容觸摸屏
10、手持終端尺寸(mm)270(L)×160(W)×65(H)
11、測試主機尺寸(mm)300(L)×300(W)×600(H)
12、存儲器大小200組，支持U盤數據存儲
13、重量（手持終端）1.5Kg
14、重量（測試主機）23Kg

參考文獻

交聯聚乙烯電纜的介質損耗介紹

現象：電介質在外電場作用下，由于介質電導和介質極化的滯后效應，其內部會有發熱現象，這說明有部分電能已轉化為熱能耗散掉，電纜絕緣介質（XLPE）也不例外。

定義：電介質在電場作用下，在單位時間內因發熱而消耗的能量稱為電介質的損耗功率，即介質損耗（diclectric loss），簡稱為介損。

作用：介質損耗的大小是衡量絕緣介質電性能的一個重要指標。介質損耗不但消耗了電能，而且使絕緣發熱引發熱老化。如果介電損耗較大，甚至會引起介質的過熱而絕緣破壞，所以從這種意義上講，介質損耗越小越好。

形成機理：按照電介質的物理性質通常有三種電介質損耗形式。

（1）漏導損耗：實際使用中的絕緣材料都不是完善的理想的電介質，在外電場的作用下，總有一些帶電粒子會發生移動而引起微弱的電流，這種微小電流稱為漏導電流，漏導電流流經介質時使介質發熱而損耗了電能。這種因電導而引起的介質損耗稱為“漏導損耗”。

對于XLPE電纜，在直流及交流電壓下都存在漏導損耗，通常直流電壓用泄漏電流的大小或絕緣電阻的大小來反映介質的這一損耗情況。

（2）極化損耗：在介質發生緩慢極化時（松弛極化、空間電荷極化等），帶電粒子在電場力的影響下因克服熱運動而引起的能量損耗。

對于XLPE電纜，只有在交流電壓下才存在極化損耗，而且隨著交流頻率的增大，極化損耗通常也增大。

（3）局部放電損耗：通常在固態電介質中由于存在氣隙或油隙，當外施電壓達到一定數值時，氣隙或油隙先放電而產生損耗，這一損耗在交流電壓下要比直流電壓時大的多。

對于XLPE電纜，在直流電壓下，可用泄漏電流的大小來反映電介質的損耗，而在交流電壓下，介質損耗不能單用泄漏電流來表示，通常用介質損耗正切來表示，即在一定的交流電壓下，電纜絕緣所表現出的等效電阻Rg的大小值。

由于交聯聚乙烯電力電纜不推直流耐壓試驗，交流耐壓試驗僅能反映電纜的電介質擊穿特性，不能反映電纜的損耗特性，因此有必要對電力電纜進行介損測量。

一、電力電纜基本結構
電力電纜的基本結構由線芯（導體）、絕緣層、屏蔽層和保護層四部分組成。
1.線芯
線芯是電力電纜的導電部分，用來輸送電能，是電力電纜的主要部分。
2.絕緣層
絕緣層是將線芯與大地以及不同相的線芯間在電氣上彼此隔離，保證電能輸送，是電力電纜結構中不可缺少的組成部分。
3.屏蔽層
15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層。
4.保護層
保護層的作用是保護電力電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電力電纜。


二、電力電纜工作安全操作規程
1.電力電纜停電工作應填用第一種工作票，不需停電的工作應填用第二種工作票。工作前必須詳細核對電纜名稱，標示牌是否與工作票所寫的符合，安全措施正確可靠后，方可開始工作。


2.挖掘電纜工作，應由工作負責人交代清楚后才能進行。挖到電纜保護板后，應由工作負責人或有經驗的人員在場指導，方可繼續工作。


3.在居民區或交通道路挖掘電纜溝，應做好防止交通事故的安全措施，設立遮攔和警示標志，夜間掛紅燈。在挖出的土堆起的斜坡上，不得放置工具、材料等雜物。溝邊應留有走道。


4.挖掘出的電纜下面需要挖空時，必須將其懸吊保護，懸吊電纜應每隔約1.0～1.5m吊一道。懸吊電纜接頭應平放，不得使接頭受到拉力。


5.敷設電纜時，應由工作負責人統一指揮。電纜走動時，嚴禁用手搬動滑輪，以防壓傷。移動有接頭的電纜時應停電進行。如帶電移動時，應先調查該電纜的歷史記錄，由工作負責人統一指揮，平正移動，防止絕緣損傷爆炸。


6.鋸電纜以前，必須與電纜圖紙核對是否相符，并確切證實電纜無電后，用接地的帶木柄的鐵釬釘入電纜芯后，方可工作。扶木柄的人應戴絕緣手套并站在絕緣墊上。


7.進電纜井或電纜溝前，應排除井內或溝內濁氣。在電纜井或電纜溝內工作，應戴安全帽，并做好防火、防水等措施，使用照明器材和導線要具備防水功能，要采用12V安全電壓。在電纜井或電纜溝內工作，井口或溝口應有專人看守。


8.在電纜井或電纜溝內工作嚴禁吸煙。工作中感覺頭暈身體不適要立即出來。


9.水底電纜提起放在船上工作時，應使船體保持平衡。船上應具備足夠的救生圈，工作人員應穿救生衣。


10.在高空電纜架或大型設備上檢修電纜工作，要使用絕緣墊。


11.電纜檢修需要動火時必須執行消防安全管理辦法。


12.搬運較大的電纜盤應使用起重機裝卸，裝車后要捆綁牢固，防止滾動。


13.放電纜時，電纜支架應放在堅實、平整的地面上，在有斜坡的地面放電纜時，電纜支架要做好固定。


14.布放電纜工作現場，由工作負責人統一指揮，按規定的口令放電纜，抬電纜人員要聽從口令，步調一致，每人間距適宜，抬扛電纜行走時要防止跌倒。


15.放電纜時，設專人（不少于兩人）看管或轉動電纜盤，要站在電纜盤兩側，要緩慢轉動。
