中試控股技術研究院魯工為您講解：10kV電機試驗臺

中試控股是10kV電機試驗臺源頭實力大廠

可以完成試驗：高低壓電機閘間耐壓試驗、高低壓電機空載損耗及空載電流的測量、高低壓電機冷態電阻測量、三單相電壓及平均電壓測量、震動測量、溫度測量、絕緣電阻測量、高低壓電機工頻耐壓試驗、三/單祖電流及平均電流測量、轉矩轉速測量、溫升試驗、負載試驗、堵轉試驗。

參考標準：GB755-2008、GB/T 1032-2012

ZSDJ-III 智能電機綜合測試臺是由中試控股研發生產，適用于容量0-10000kW和電壓等級0-10kV的交流電機、直流電機、變頻電機的出廠和維修后的各項試驗。試驗臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形。

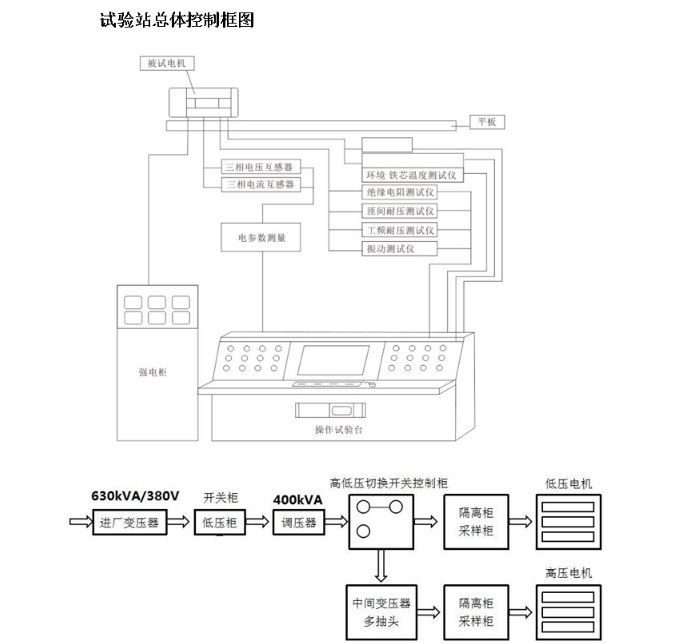

ZSDJ-III 智能電機綜合測試臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形顯示與操作軟件、試驗報告生成、波形和測量結果存儲打印軟件等組成，具有多通道、多功能、測量精確等特點，全行業處于領先水平！

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事智能測試裝備系統，智能制造設備系統，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

一、技術指標

1·中文菜操作單顯示、自動打印、操作方便、另配備有可靠的標準表比較測試通道；

2·電機交流耐壓裝置為便攜式可任意移動；

3·容量630KW-9000KW電壓6KV-10000V高壓電機需增加10KV升壓器、10KV高壓互感器等；

4·電氣強度：量程0-10mA；

5·測試條件：施加電壓0-3KVAC可調,精度1%；

6·絕緣電阻：量程10-500MΩ,測試條件施加電壓500VDC,精度3%；

7·冷態電阻：量程0-1KΩ,測試條件恒流源,精度1%；

8·低啟電流：量程ACO-60A,測試條件0-額定電壓,精度1%；

9·堵轉電流：量程ACO-200A,測試條件降壓獨轉,精度1%；

10·空載功率：量程0-100KW,測試條件額定電壓,精度1%；

11·空載電流：量程ACO-200A,測試條件額定電壓,精度1%；

12·泄漏電流：量程0-20mA,測試條件1.06倍額定電壓,精度1%；

13·匝間絕緣：測試條件0.5-3.5AV,精度1%。

二、項目說明

耐壓：測量電機繞組和外殼之間的耐壓漏電流匝間：測量繞組的線圈匝間性能；

空載：測試電機在額定電壓下的空載電參數轉速：電機的額定轉速；

振動：電機空載情況下的振動溫度：測量電機溫度；

絕緣：測量電機絕緣性能直阻：測量電機線圈電阻。

三、電機綜合測試臺是成套裝置，系統采用工控計算機控制，集成了直流電阻，耐壓、匝間、空載，溫度，轉速，振動等多項目的測量。具有測試速度快、精度高、使用方便、可靠性好等優點，主要用于交流電機的常規試驗或大修、出廠試驗。

1、中文菜操作單顯示、自動打印、操作方便、另配備有可靠的標準表比較測試通道

2、電機交流耐壓裝置為便攜式可任意移動

3、容量630KW-9000KW電壓6KV-10000V高壓電機需增加10KV升壓器、10KV高壓互感器等

電氣強度：量程0-10mA

測試條件：施加電壓0-3KVAC可調,精度1%

絕緣電阻：量程10-500MΩ,測試條件施加電壓500VDC,精度3%

冷態電阻：量程0-1KΩ,測試條件恒流源,精度1%

低啟電流：量程ACO-60A,測試條件0-額定電壓,精度1%

堵轉電流：量程ACO-200A,測試條件降壓獨轉,精度1%

空載功率：量程0-100KW,測試條件額定電壓,精度1%

空載電流：量程ACO-200A,測試條件額定電壓,精度1%

泄漏電流：量程0-20mA,測試條件1.06倍額定電壓,精度1%

匝間絕緣：測試條件0.5-3.5AV,精度1%

容量6000kw及以上的同步發電機及調相機的試驗項目,應包括下列內容：
        1  測量定子繞組的絕緣電阻和吸收比或極化指數；
        2  測量定子繞組的直流電阻；
        3  定子繞組直流耐壓試驗和泄漏電流測量；
        4  定子繞組交流耐壓試驗：
        5  測量轉子繞組的絕緣電阻：
        6  測量轉子繞組的直流電阻；
        7  轉子繞組交流耐壓試驗；
        8  測量發電機或勵磁機的勵磁回路連同所連接設備絕緣電阻，不包括發電機轉子和勵磁機電樞
        9  發電機或勵磁機的勵磁回路連同所連接設備交流耐壓試驗，不包括發電機轉子和勵磁機電樞
        10  測量發電機、勵磁機的絕緣軸承和轉子進水支座的絕緣電阻；
        11  埋入式測溫計的檢查；
        12  測量滅磁電阻器、自同步電阻器的直流電阻；
        13  測量轉子繞組的交流阻抗和功率損耗(無刷勵磁機組，無測量條件時，可以不測量)；
        14  測錄三相短路特性曲線；
        15  測錄空載特性曲線；
        16  測量發電機定子開路時的滅磁時間常數和轉子過電壓倍數；
        17  測量發電機自動滅磁裝置分閘后的定子殘壓；
        18  測量相序；
        19  測量軸電壓；
        20  定子繞組端部固有振動頻率測試及模態分析；
        21  定子繞組端部現包絕緣施加直流電壓測量。
