中試控股技術研究院魯工為您講解：電機檢測調試試驗平臺

中試控股是電機性能試驗臺源頭實力大廠

可以完成試驗：高低壓電機閘間耐壓試驗、高低壓電機空載損耗及空載電流的測量、高低壓電機冷態電阻測量、三單相電壓及平均電壓測量、震動測量、溫度測量、絕緣電阻測量、高低壓電機工頻耐壓試驗、三/單祖電流及平均電流測量、轉矩轉速測量、溫升試驗、負載試驗、堵轉試驗。

參考標準：GB755-2008、GB/T 1032-2012

ZSDJ-III智能電機綜合測試臺是由中試控股研發生產，適用于容量0-10000kW和電壓等級0-10kV的交流電機、直流電機、變頻電機的出廠和維修后的各項試驗。試驗臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形。

ZSDJ-III智能電機綜合測試臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形顯示與操作軟件、試驗報告生成、波形和測量結果存儲打印軟件等組成，具有多通道、多功能、測量精確等特點，全行業處于領先水平！

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事智能測試裝備系統，智能制造設備系統，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

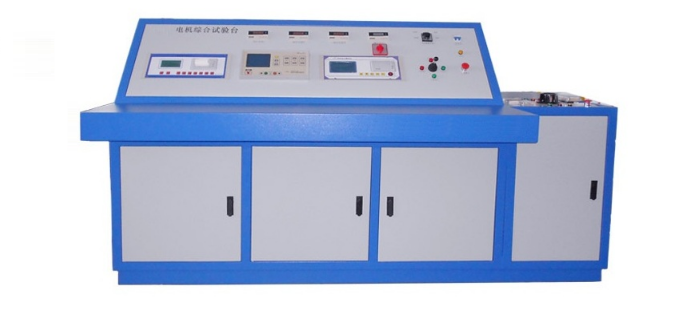

電機綜合測試臺是成套裝置，系統采用工控計算機控制，集成了直流電阻，耐壓、匝間、空載，溫度，轉速，振動等多項目的測量。具有測試速度快、精度高、使用方便、可靠性好等優點，主要用于交流電機的常規試驗或大修、出廠試驗。
1、中文菜操作單顯示、自動打印、操作方便、另配備有可靠的標準表比較測試通道
2、電機交流耐壓裝置為便攜式可任意移動
3、容量630KW-9000KW電壓6KV-10000V高壓電機需增加10KV升壓器、10KV高壓互感器等
電氣強度：量程0-10mA
測試條件：施加電壓0-3KVAC可調,精度1%
絕緣電阻：量程10-500MΩ,測試條件施加電壓500VDC,精度3%
冷態電阻：量程0-1KΩ,測試條件恒流源,精度1%
低啟電流：量程ACO-60A,測試條件0-額定電壓,精度1%
堵轉電流：量程ACO-200A,測試條件降壓獨轉,精度1%
空載功率：量程0-100KW,測試條件額定電壓,精度1%
空載電流：量程ACO-200A,測試條件額定電壓,精度1%
泄漏電流：量程0-20mA,測試條件1.06倍額定電壓,精度1%
匝間絕緣：測試條件0.5-3.5AV,精度1%

測試單元的技術參數要求及說明

1、操作臺要求

微機型操作臺包括操作臺架、工業計算機（含鍵盤、鼠標）、工業液晶顯示器、面板顯示儀表和各類指示燈、控制開關與按鈕，同時要求打印機在未使用時可封閉于操作臺架內；試驗臺內集成三相功率測量模塊、計算機接口與采集模塊、自動控制模塊、相關保護模塊、信號調理模塊、數據采集模塊等。

2、測量方式：采用微機測量

測量回路配置電流、電壓互感器和傳感器，中間環節采用信號調理接口模塊，由計算機完成信號采集和測量任務。

3、控制方式：采用PLC  直接控制

采用系列 PLC 進行聯鎖控制（或 AC－II 自動控制器），聯鎖程序可根據用戶的要求自

由編輯、修改，控制系統性能穩定、系統可擴展性好。

4、操作方式：手動操作和自動操作方式并存

為避免微機故障時影響試驗工作，采用手動控制（面板按鈕操作）和自動控制（計算機鍵盤/鼠標操作）并存的方式，不便采用自動控制或微機出現故障時可以采用手動操作進行試驗。

5、試驗數據處理：試驗結果保存在工控機內

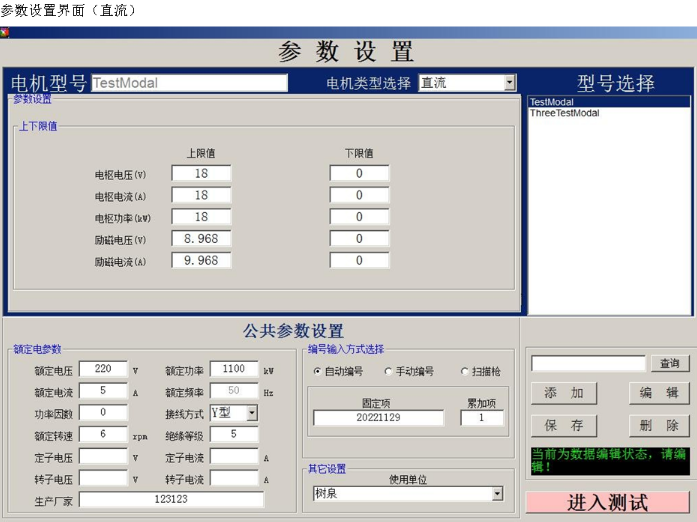

微機試驗臺配置原裝工業計算機，試驗結果數據直接保存在試驗工控機硬盤中，手動測量的數據由人工輸入到試驗軟件界面，再保存在存儲器內，提供本機數據庫功能，可以進行試驗數據的本機查詢訪問，設計有試驗報告自動生成軟件并提供輸出打印功

能。

6、電源：采用單調壓器（無變壓器）輸出模式。

串勵直流電機的勵磁繞組與轉子繞組之間通過電刷和換向器相串聯，勵磁電流與電樞電流成正比，定子的磁通量隨著勵磁電流的增大而增大，轉矩近似與電樞電流的平方成正比，轉速隨轉矩或電流的增加而迅速下降。其起動轉矩可達額定轉矩的5倍以上，短時間過載轉矩可達額定轉矩的4倍以上，轉速變化率較大，空載轉速甚高(一般不允許其在空載下運行)。可通過用外用電阻器與串勵繞組串聯(或并聯)、或將串勵繞組并聯換接來實現調速。

并勵直流電機的勵磁繞組與轉子繞組相并聯，其勵磁電流較恒定，起動轉矩與電樞電流成正比，起動電流約為額定電流的2.5倍左右。轉速則隨電流及轉矩的增大而略有下降，短時過載轉矩為額定轉矩的1.5倍。轉速變化率較小，為5%~15%。可通過消弱磁場的恒功率來調速。

他勵直流電機的勵磁繞組接到獨立的勵磁電源供電，其勵磁電流也較恒定，起動轉矩與電樞電流成正比。轉速變化也為5%~15%。可以通過消弱磁場恒功率來提高轉速或通過降低轉子繞組的電壓來使轉速降低。

復勵直流電機的定子磁極上除有并勵繞組外，還裝有與轉子繞組串聯的串勵繞組(其匝數較少)。串聯繞組產生磁通的方向與主繞組的磁通方向相同，起動轉矩約為額定轉矩的4倍左右，短時間過載轉矩為額定轉矩的3.5倍左右。轉速變化率為25%~30%(與串聯繞組有關)。轉速可通過消弱磁場強度來調整。

 水內冷發電機絕緣測試儀于水內冷發電機的測量試驗，同時也可用于試 驗室或現場做絕緣測試試驗。輸出電流大于 20mA。輸出電壓zui大 2500V。內含高精度微電 流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量 自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。
