中試控股是ZSHVA超低頻耐壓介質損耗測試裝置源頭實力大廠
可以完成試驗：應用于6kV、10kV、35kV電纜、電力電容器、大中型發電機、電動機的無損耐壓及介質損耗等項目的測試，集成介質損耗診斷系統、耐壓測試等多種測試功能，峰值電壓可達80kV。
參考標準：DL/T849.4-2004和IEEE400.2-2013

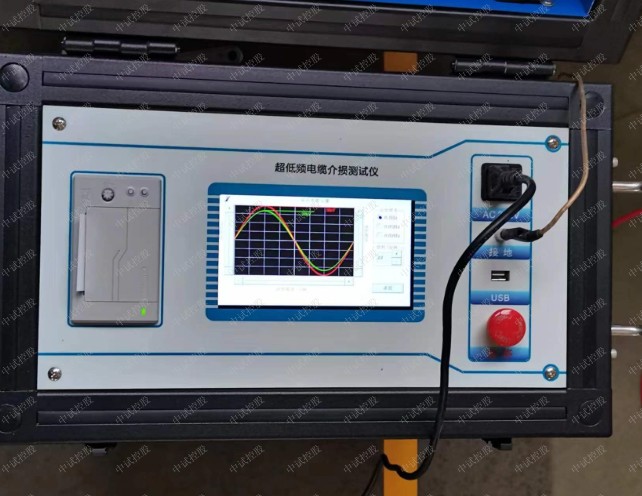

ZSHVA超低頻耐壓介質損耗測試裝置是由中試控股研發生產，采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。它克服了國內同類產品的諸多缺點，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。
ZSHVA超低頻耐壓介質損耗測試裝置采用了降低試驗頻率，從而降低了試驗電源容量的方法。從國內外多年的理論和實踐證明，用 0.1Hz 超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單。這就是為什么發達國家普遍采用這一方法的主要原因。

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事超低頻耐壓介質損耗測試裝置，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。
耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和 0.1Hz 超低頻介損測試技術，其中 0.1Hz 超低頻介損技術是最新技術，是當前國際電工委員會推薦的技術。我公司新一代本系列超低頻介損高壓發生器是采用最新
美國技術自主開發的核心產品，采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。
ZSHVA超低頻耐壓介質損耗測試裝置遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。

1.電壓（峰值）0-80kv， 靈敏度：0.1kV， 精確度：1 %
2.波形：超低頻正弦波、直流電壓，電壓正，負峰值誤差：≤3％，電壓波形失真度：≤1％
3.頻率范圍：0.1 Hz 0.05 Hz 0.02 Hz 負載范圍（超低頻測試）：10nF–10μF
4.電流：測量范圍：0–70 mA ，靈敏度：1μA ，精確度：1 %
5.介損：
超低頻正弦波電壓范圍：1–80kVrms
負載范圍：50nF–5μF
分辨率：不低于1x10-6
精確度：不低于1x10-3
測量范圍：1x10-3–21000x10-3
介損測量頻率：0.1Hz
電容量范圍：50nF-5μF
電阻值范圍：30MΩ-10GΩ
體積：48cm*28cm*58cm
重量：45kg
6.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
7.電源：頻率50Hz,60hz，電壓100v -260V±5%。
8.usb通信口。
9.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
10.電源：電壓 220V±5%，50±5Hz

使用超低頻電纜耐壓測試儀對電纜耐壓試驗具備哪些優勢


交聯聚乙烯電纜使用頻率的非常高，這是眾所公認的，但你不知道吧，其實電纜在投運前都要做耐壓試驗，通常的試驗方式有采用超低頻電纜耐壓測試儀做交流耐壓試驗，串聯諧振試驗裝置做交流耐壓試驗，直流高壓發生器做直流耐壓試驗。超低頻電纜耐壓測試儀主要是針對35kV及以下電壓電纜、電機等的非破壞性絕緣耐壓試驗設計制造而成。


超低頻電纜耐壓測試儀電壓波形主要有正弦波和余弦波兩種。
一、在超低頻系統中，所需功率非常低。理論上講，與50Hz系統相比0.1Hz系統要小500倍，所以設備體積小、質量輕，成本接近直流測試系統。0.1Hz超低頻試驗能有效地檢驗橡塑電纜、發電機、變壓器等設備的生產質量和安裝質量，考核發電機、變壓器的主絕緣、電纜終端頭和中間接頭的絕緣強度，較靈敏地發現機械損傷等明顯缺陷。
二、用于局部放電測量時，可抑制50Hz交流的干擾。
三、由于原理和結構的原因，目前超低頻電纜耐壓測試儀的輸出電壓較低，一般只應用于35V及以下橡塑電纜和其他電容性電氣設備的試驗。在熱擊穿領域，擊穿電壓與√ ef tan.6成反比，在高頻范圍內，頻率變化時，tan8和電介質的相對介電系數8的變化很小，所以擊穿電壓與施加電壓的頻率f的平方根成反比，實驗結果也證實了這一點。

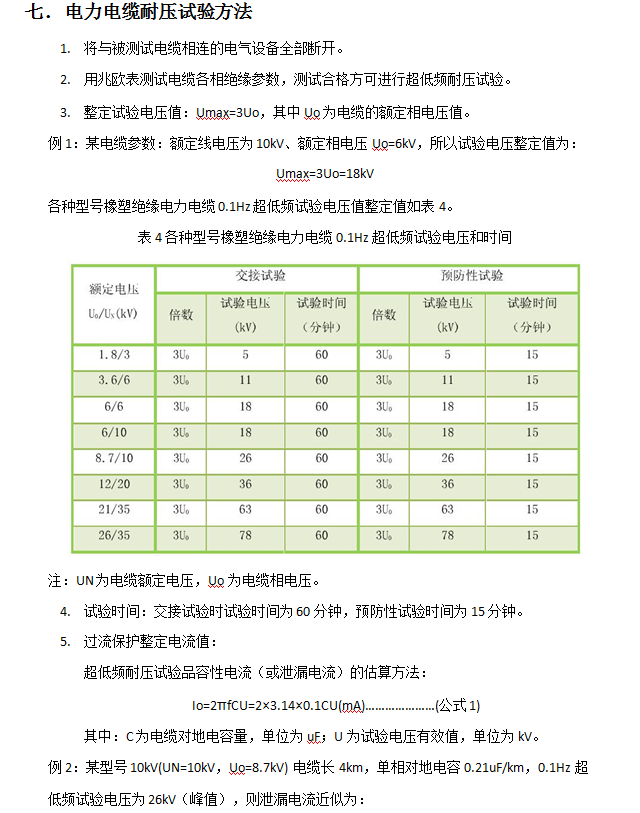

例如在工程實踐中，對交聯聚乙烯電力電纜進行耐壓試驗時，如果采用0.1Hz超低頻耐壓試驗，試驗電壓就不能與電纜額定運行電壓相同或相近，否則即使通過試驗，電纜在運行時也可能擊穿。按照《35kV及以下交聯聚乙烯絕緣電力電纜超低頻(0.1Hz)耐壓試驗方法規定，試驗電壓采用3倍額定電壓，但是現場依然有通過了試驗在運行時的案例。

所以雖然變頻串聯諧振裝置費用高，體積大，運輸困難，但是相對而言，串聯諧振試驗方法等效性高，對電力電纜的考核更加嚴格。

超低頻高壓發生器結合現代工藝，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預，其作用在實際使用過程中獲得完美提醒！
超低頻高壓發生器的使用雖說作業以及效果非常明顯,但實際使用時安全還是要放在最重要的位置。


1、使用超低頻高壓發生器的工作人員,必須具有“高壓試驗上崗證”的專業人員。
2、使用超低頻高壓發生器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開。
3、試驗前請檢查所有試驗接線、控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按說明書進行，一點接地。
4、直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋，且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造成傷害。
5、對大電容試品的放電應用ZS專用放電電阻棒對試品放電。放電時不能將放電電阻棒立即接觸試品，應先將放放電電阻棒逐漸接近試品，到一定距離空氣間隙開始游離放電，有嘶嘶聲，當無聲音時可用放電電阻棒放電，然后直接接上地線放電。
6、便攜式超輕型直流高壓發生器控制箱電源為交流AC 220V±10%，50Hz。如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。
從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單。這就是為什么發達國家普遍采用這一方法的主要原因。
  超低頻高壓發生器具有電源過流、高壓過流、油箱過熱保護功能，輸出調壓器不回零高壓不能啟動等功能，是傳統工頻耐壓試驗設備的換代產品。超低頻高壓發生器適用于電力部門和工礦企業在現場對聚乙烯、交聯聚乙烯塑料電纜及其他高壓電氣設備進行絕緣耐壓試驗。

?一機多用
該儀器自身集成符合IEEE 400.2-2013的耐壓測試和介質損耗因數診斷模塊?？蛇M行電纜交直流耐壓測試、外護套測試及故障定位等多種測試。

?強大的輸出
輸出電壓峰值可達29kV，有效值可達21KV。與同品類儀器相比，電容*大10μF，可測試更長距離電纜。輸出電流*大可達20mA，比同類儀器所需測試時間更短。

?無限制運行時間
可對電纜進行持續測量，而同品類儀器在連續工作1小時后，需要將儀器停機散熱2小時。

?可視化軟件

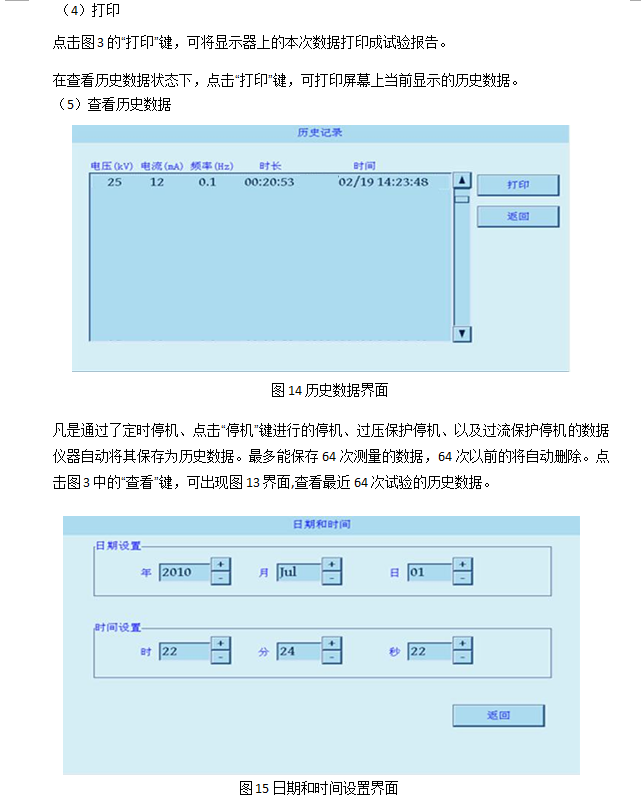

所有的結果可以通過USB或藍牙進行下載、編輯并生成報告。軟件具有圖形分析功能，可以更加直觀地讀取測試結果并與之前測試結果生成對比。

?DDD安全系統
儀器具有兩個獨立的接地裝置（電子和機械放電），確保儀器運行時因電源被意外切斷，也能使儀器放電，保證操作人員的安全。

?返回電壓保護
防止測試過程中電纜突然上電對人員造成傷害。當儀器檢測到外部電壓大于100V時，自動切斷電源并有紅色指示燈指示，保證操作人員安全。

?運輸方便
在尺寸，重量（14 kg）方面都具有突出特點，具有防水等級為IP67的非常堅固的水密外殼，減少了額外的運輸箱，便于現場測試及運輸。

?高清顯示屏
具有高清的彩色顯示屏(4,3")，可以輕松讀取測試結果。

?干性系統
內部無油填充部件，方便用戶日常的維護及運輸。

?系統可升級
可根據用戶的需要添加局部放電測試模塊，同時進行電纜耐壓、局部放電、介質損耗因數測試。

何謂超低頻，根據IEEE 400.2 規定輸出頻率范圍 0.1 – 0.01 Hz便稱為超低頻。采用0.1Hz高壓發生器產生純正弦波高壓，施加到被測電纜上激發缺陷點的局放，檢測系統經耦合電容器分壓后接檢測阻抗的測量回路，采用脈沖電流法進行局放測量。為何B2HV要采取正弦波呢？首先直流電對電纜損害非常大，超低頻余弦也不能測局放和介損。

自2012年以來超低頻技術的發展推動了各地的應用，廣泛的實踐應用又促進了標準的形成：IEEE、IEC等國際標準陸續納入并推薦配網電纜的超低頻介損、局放、耐壓的多功能監測式耐壓試驗。

是一款10KV電纜超低頻介損測試儀，可評估電纜老化程度，電纜健康情況盡在掌握。僅有14kg重量，現場測試一人搞定，使用時間不受限。另外IP67防護等級使其可在惡略環境下使用；特有的電壓檢測保護以及雙放電裝置，確保操作人員的生命安全，5公里以內電纜介損測試必備神器！

產品考慮到客戶的使用使用情況，可以兼容高壓和低壓側采樣。高壓側采樣的優點是會提高電纜的測試精度（例如10米以下的電纜），低壓側采樣的優點是接線少操作簡便。

輸出電流可達20mA,測試電流的大小決定了測量相同長度及容量的電纜所用的時間長短，長度越長電容越大的電纜對測試電流的要求*越高。而測試輸出電流越大則測試速度*越快。
