高壓開關（或稱高壓斷路器）是電力系統中最重要的設備之一，在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一，機械特性參數包含：分合閘時間、同期性、分合閘速度、彈跳、行程、開距、超程等參數。那么我們應該如何正確測量其機械特性參數呢？

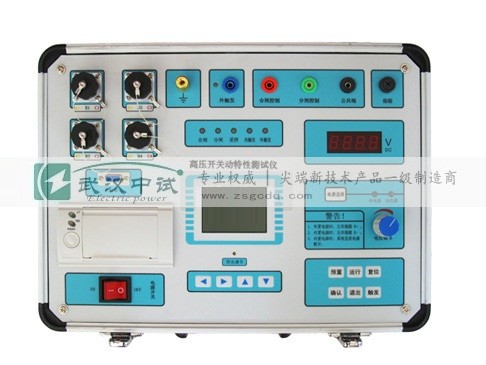

因旋轉傳感器現場安裝方便，測量精度高，現被廣泛應用于現場測量高壓開關的機械特性參數。下面我們以中試控股集團ZSGK-III型高壓開關動作特性測試儀為例來詳細介紹旋轉傳感器的安裝與使用方法及步驟。

圖一

首先介紹旋轉傳感器的安裝，需要安裝的配件有旋轉傳感器、萬向磁性座、內六角扳手、強磁鐵及支架，如圖2。

圖2

用內六角扳手將旋轉傳感器聯軸器上的兩顆內六角螺絲松開，如圖3。松開聯軸器上的內六角螺絲后，將強磁鐵支架的一端插入到聯軸器內，然后用內六角扳手將聯軸器上的內六角螺絲擰緊，如圖4。

圖3

圖4

接下來介紹旋轉傳感器的安裝位置，這里我們以10kV高壓真空斷路器為例，在其兩側分別有兩個被密封蓋蓋住的孔，如圖5。取下密封蓋后，孔內對應的是觸頭的運動拐臂,如圖6。

圖5

圖6

將強磁鐵的一端吸入到斷路器一側的拐臂上，且保證強磁鐵與拐臂同心同軸，如圖7。然后將萬向磁性座有磁性一端吸在斷路器上，另一端夾緊旋轉傳感器的固定桿,如圖8。

圖7

圖8

將配套附件中的5芯信號線一端接入到旋轉傳感器的5芯航插座內并擰緊，另一端接入到測試儀面板的傳感器座內，然后將測試儀開機，進入到“設置”菜單下的“狀態檢測”子菜單，調節旋轉傳感器角度，測試儀顯示的箭頭也將隨之移動，使測試儀的箭頭處于2-3中間，調整到位后，擰緊萬向磁性座，使旋轉傳感器無法晃動，如圖9。

圖9

旋轉傳感器安裝完成后，將測試儀開機，進入到“設置”菜單下的“測試設置”子菜單，按照實際情況進行設置，這里需特別注意的是將傳感器類型設置為“旋轉傳感器”，行程設置為“14.0mm”，如圖10。

圖10

提示：當傳感器類型選擇直線傳感器時，那么行程設置應設為直線傳感器的總行程長度。當傳感器類型選擇旋轉傳感器時，那么行程設置應設為斷路器的總行程長度，此斷路器的總行程為14.0mm，所以這里將行程設置設為14.0mm。

測試儀接線介紹：

①將斷路器三相靜觸頭用配套附件黑色短接線及夾子短接后用專用斷口短接線的黑線相接，用黃、綠、紅三根測試線及夾子分別將斷路器三相動觸頭接好后，另一端按顏色分別接到專用斷口短接線，最后將專用轉接線接在測試儀面板的“A1B1C1”斷口處。

②將配套附件的三芯紅、綠、黑測試線航插一端接入到測試儀的“控制電源”接口處，另一端分別接斷路器的合閘線圈、分閘線圈、公共點。

③然后將配套附件的5芯測試線一端接測試儀面板的“傳感器接口”處，另一端接旋轉傳感器航插座內。至此，測試儀接線完成，如圖11。

圖11

所有接線及測試儀設置完成后，在測試儀主界面進入“測試”菜單下的“合閘測試”子菜單，確認參數設置無誤后點擊確定，測試儀開始測試，斷路器動作后，儀器將顯示時間波形、速度波形、電流波形、合閘時間、三相同期性、合閘速度、行程、線圈電流等參數，如圖12。

圖12

同理選擇“分閘測試”，斷路器動作后，儀器也將顯示時間波形、速度波形、電流波形、分閘時間、三相同期性、分閘速度、超程、開距、線圈電流等參數，如圖13。

圖13

至此，試驗完成。

小伙伴們，看懂了嗎？
