中試控股技術研究院魯工為您講解：測試和檢測的電纜交流耐壓試驗儀

參考型號：ZSBP-132kVA/44kV電纜交流耐壓試驗裝置

執行標準：DL/T 849.6-2016，DL/T 474.4-2018

作用：對被測試品做承受過電壓預防交流試驗和交接交流試驗，電源：采用220V及380V兩種，操作模式：全自動、半自動、手動

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBP-132kVA/44kV電纜交流耐壓試驗裝置可以做什么?

ZSBP-132kVA/44kV電纜交流耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗，主要針對10KV及以內的電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

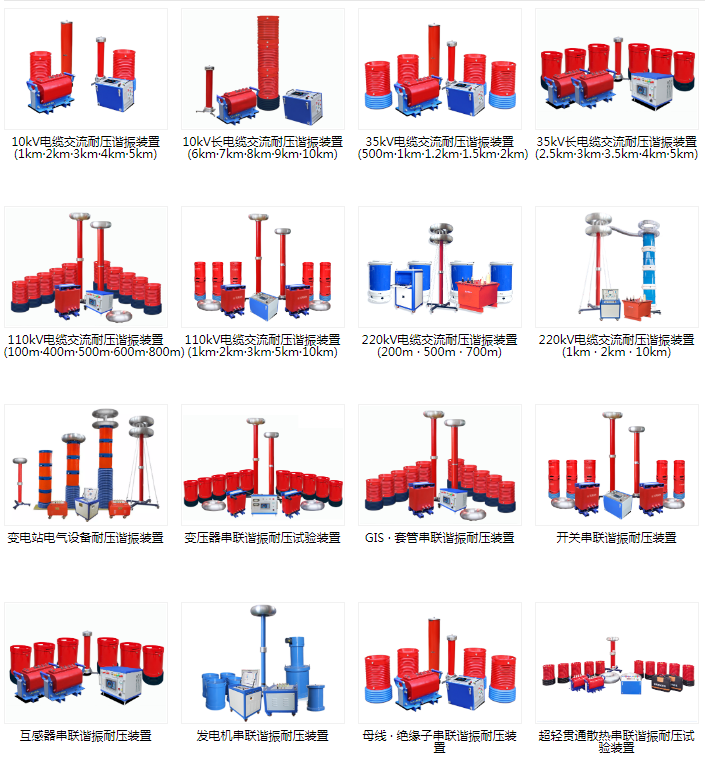

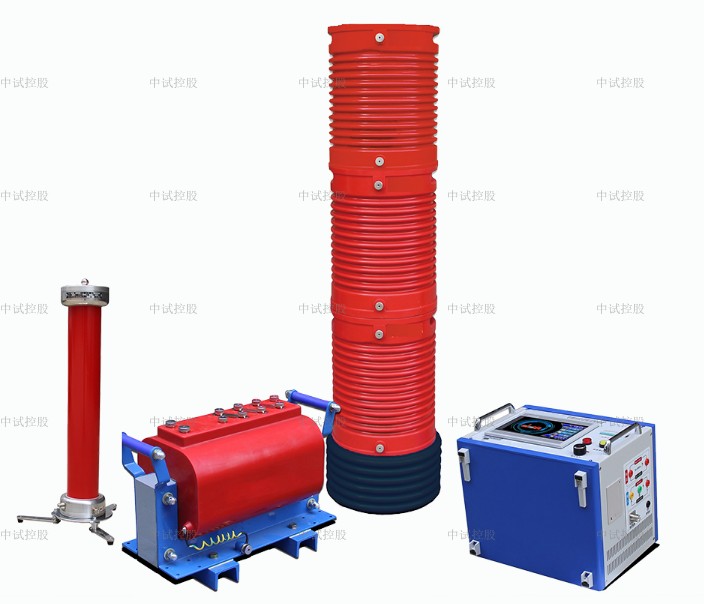

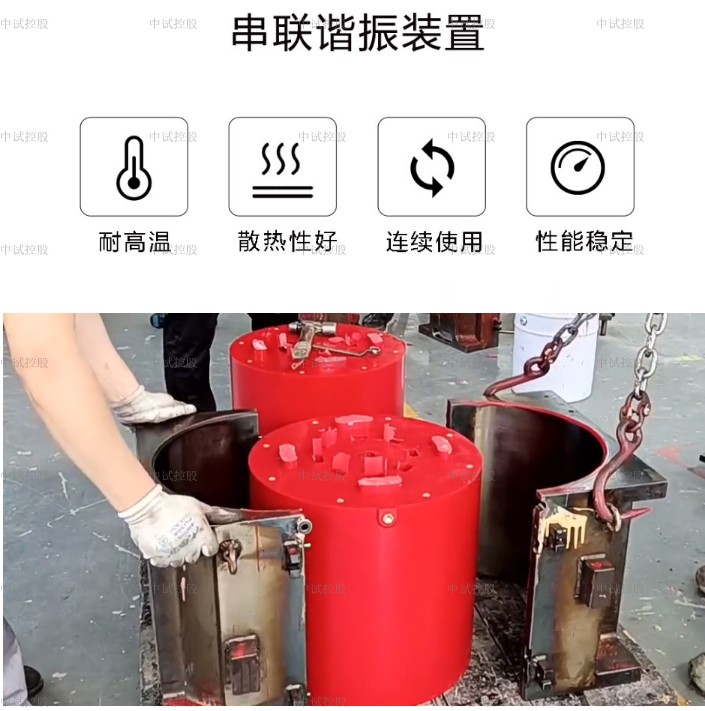

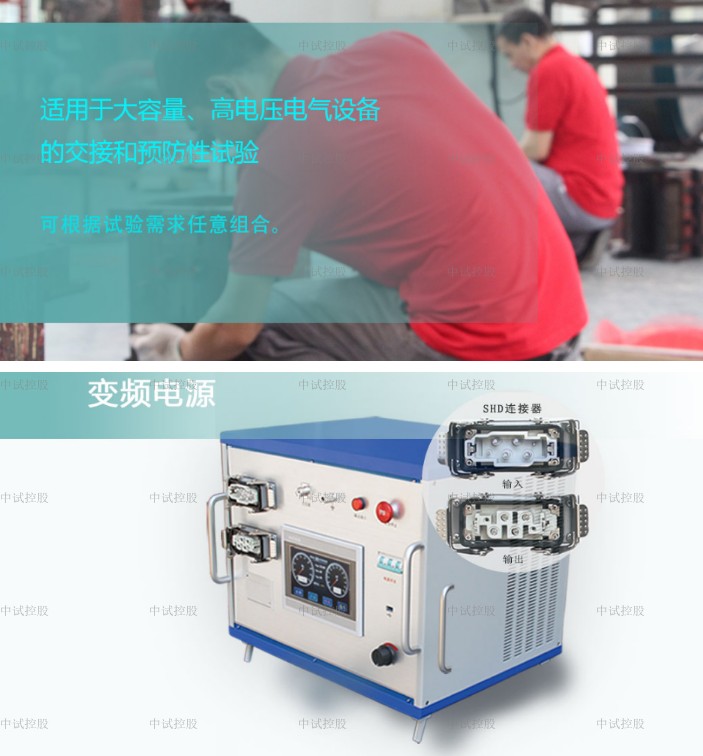

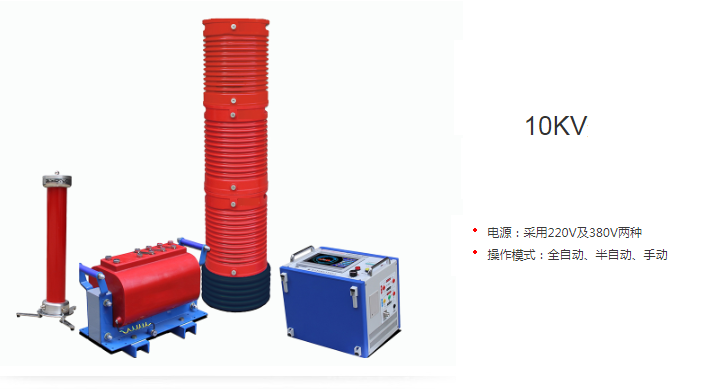

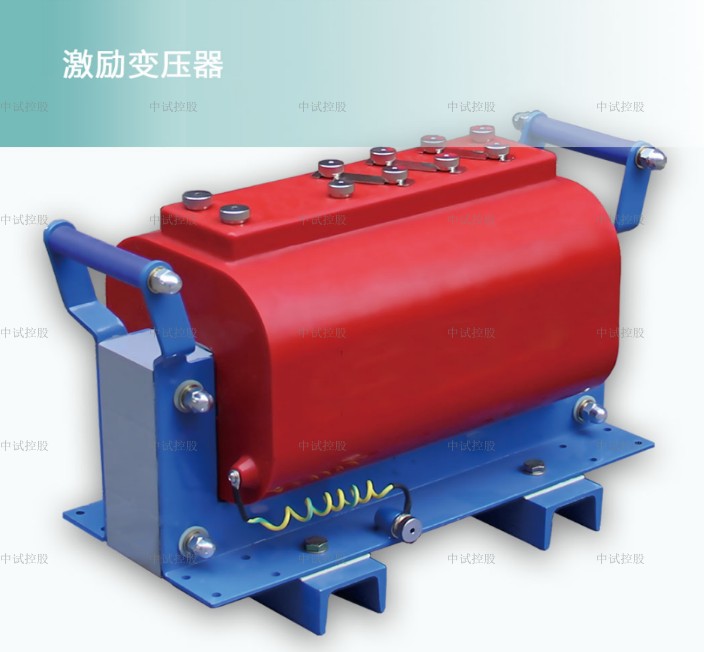

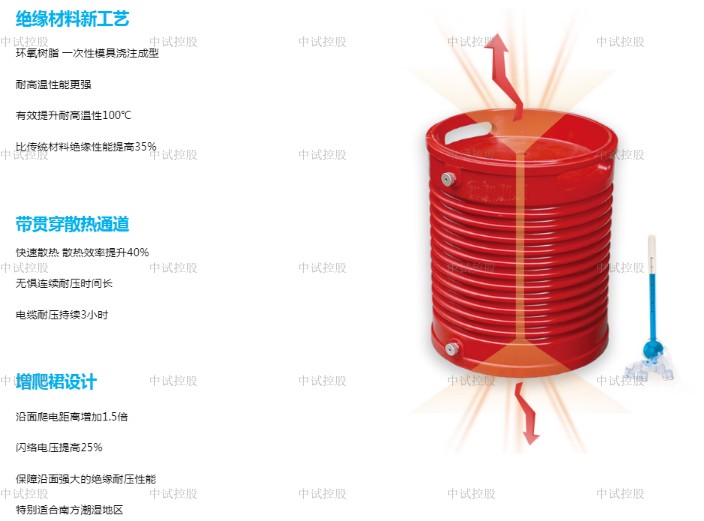

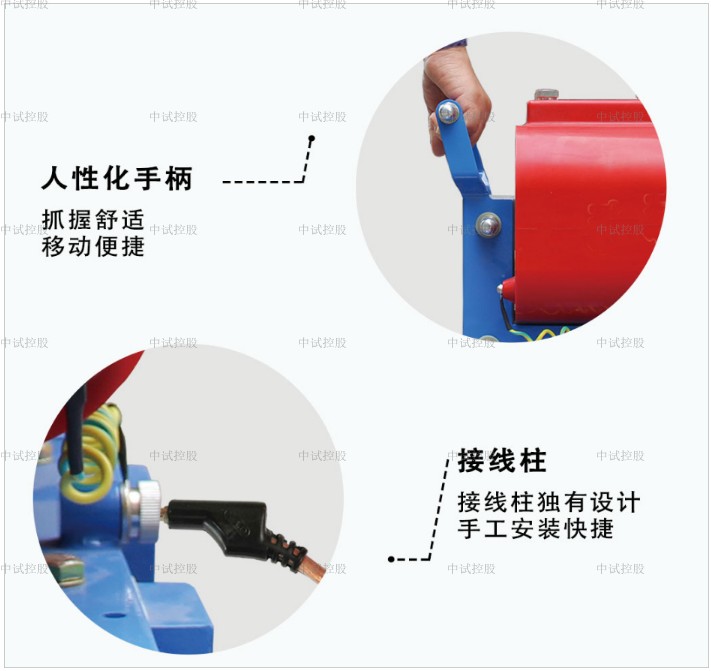

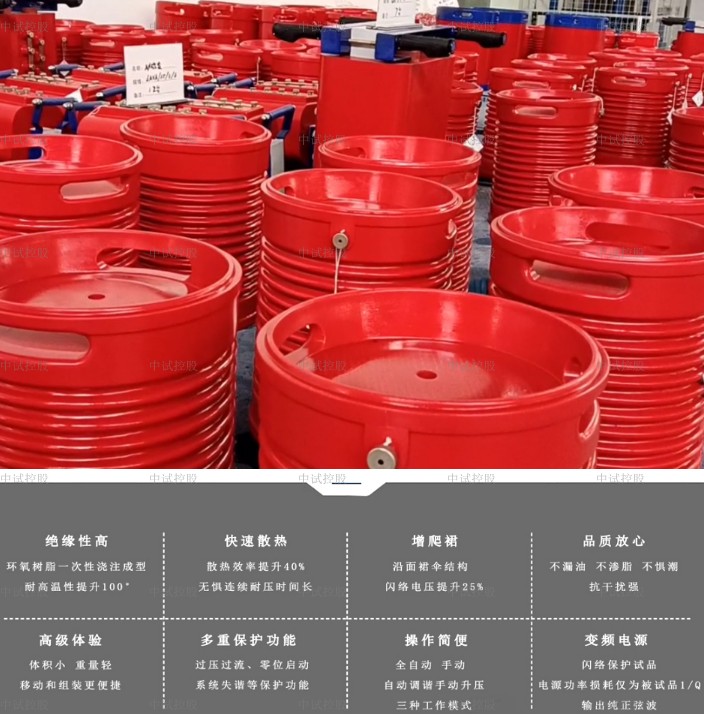

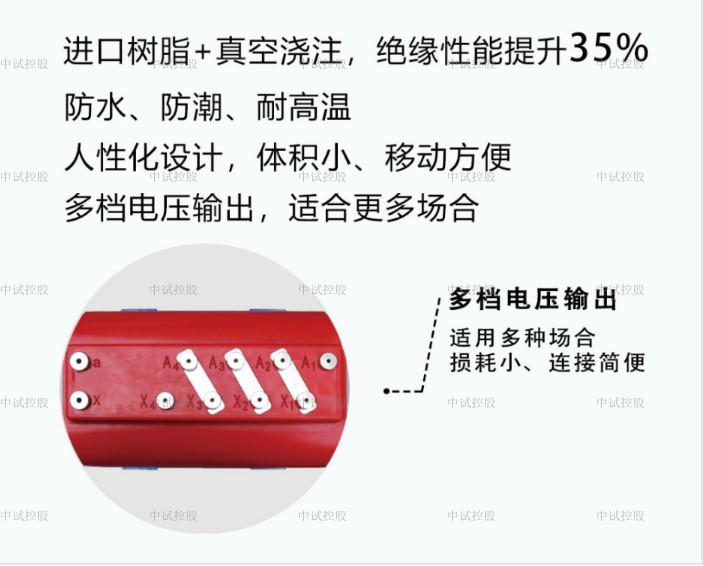

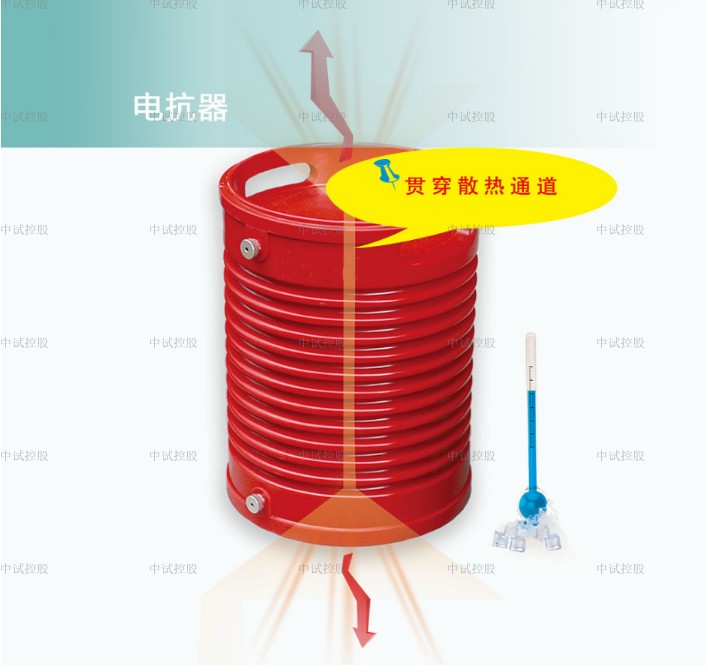

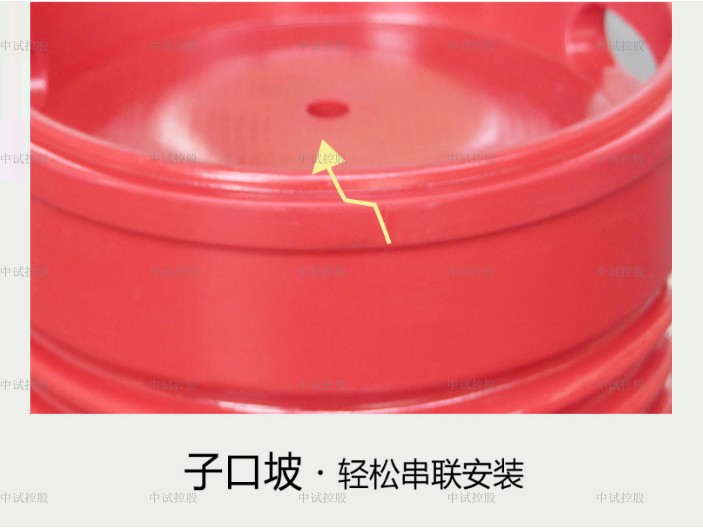

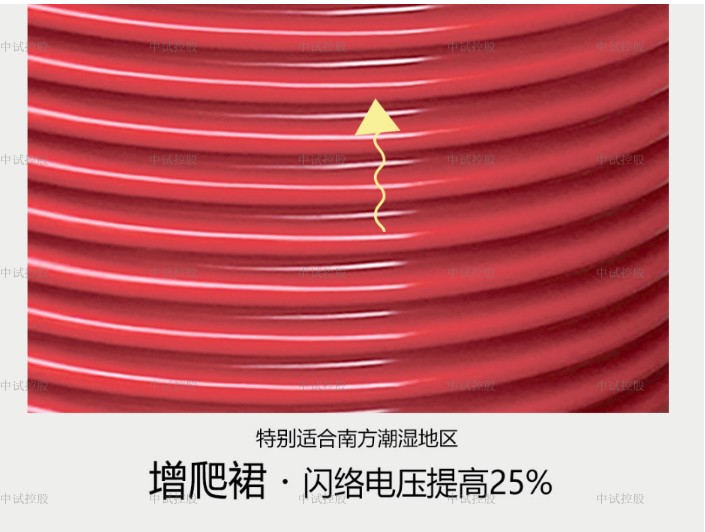

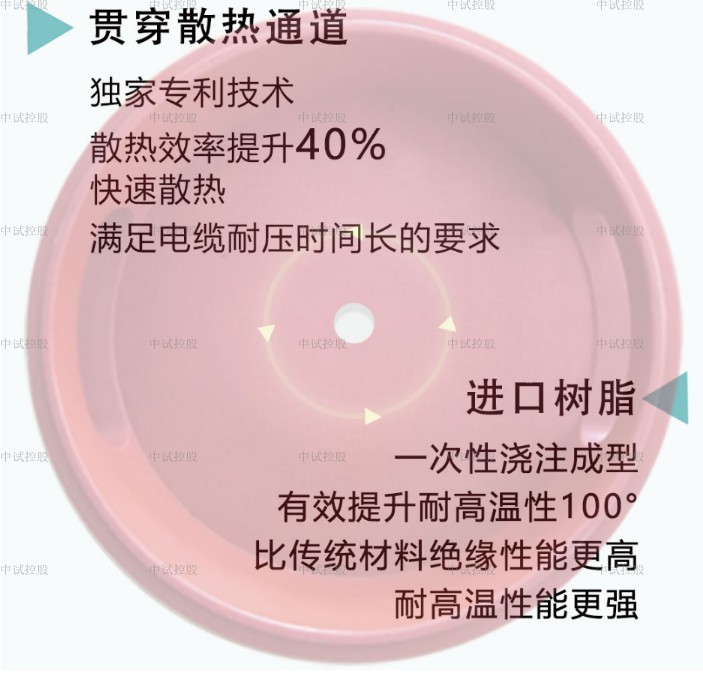

ZSBP-132kVA/44kV電纜交流耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

1·執行標準：《電力設備專用測試儀高壓諧振試驗裝置》，DL/T 849.6-2016，DL/T 474.4-2018；
2·作用：對被測試品做承受過電壓預防交流試驗和交接交流試驗；
3·可以完成交流被測試品：電力電纜、變壓器、斷路器/開關、開關柜、隔離開關、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等各種被試品的預防交流試驗和交接交流耐壓試驗；
4·電源：采用220V及380V兩種；
5·操作模式：全自動、半自動、手動；
6·元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等。

特點
1·ZSBP-132kVA/44kV電纜交流耐壓試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析；
2·裝置具有多種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度；
3·工作模式為：全自動模式、半自動模式、手動模式；
4·存儲，存入的數據編號是數字，方便的幫助用戶識別和查找；

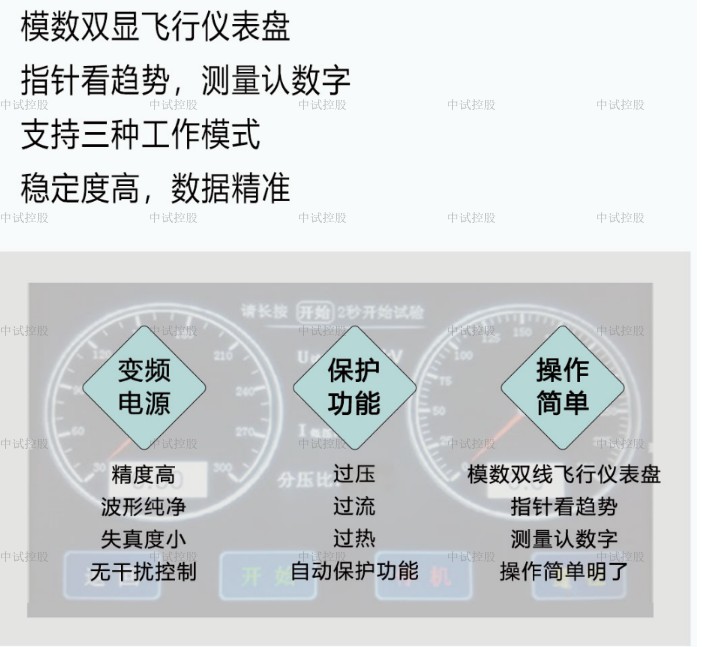

5·裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示測頻和試驗頻率一致，方便使用者直觀了解是否找到諧振點；
6·采用了ARM平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化；
7·技術特點歸納：先進的數字、功率技術；功率器件全部采用的德國英飛凌，日本富士的IGBT智能模塊，芯片全部采用英特爾的原裝器件等；
8·波形為脈寬電壓調節的方波；
9·內部由ARM控制，操作功能得到優化,操作簡單；
10·自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz；
11·自動試驗，用戶可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程；
12·耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示用戶電壓異常波動，由用戶根據試驗情況進行操作；
13·實時顯示試驗狀態，用戶可根據試驗狀態進行相應操作；
14·強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全；
15·試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打??；
16·數據查詢功能,根據試驗日期查詢以往的試驗數據。
參數
ZSBP-132kVA/44kV電纜交流耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。
1·輸入電壓：220V±10%·頻率：45/65Hz
2·輸出電壓：0～1000kV
3·額定試驗容量0～5000kVA
4·輸出波形：正弦波
5·頻率調節范圍：30-300Hz
6·頻率分辨率：0.01Hz
7·頻率穩定度：0.1%
8·頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
9·電壓分辨率：0.1kV
10·電壓測量精度：1.5%
11·電壓步進值： 1%，0.5%，0.1%，0.01%
12·運行連續工作時間：60分鐘

如何選擇合適的10KV串聯諧振交流耐壓裝置？
為了選對規格，請提供以下技術參數
1·電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2·電力電纜：電壓等級，大長度，截面積；
3·發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4·開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5·CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

ZSBP-132kVA/44kV電纜交流耐壓試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以，請務必準確選型，技術部為您量身制定選型方案。

串聯諧振裝置廣泛用于電力、冶金、石油、化工、鐵路等行業大容量,高電壓的電容性試品的交接和預防性試驗。

串聯諧振裝置進行耐壓試驗時調頻方式采用固定電感電抗器,測試電路通過調節勵磁電源的頻率達到諧振狀態。串聯諧振裝置具有體積小、重輕、品質因數高、使用方便的特點，在現場測試中逐漸取代。

串聯諧振是一種諧振電流濾波電路，它可以改善電源電壓波形的畸變,獲得良好的正弦電壓波形,有效地防止諧波尖峰對受試者的有害影響。

在串聯諧振狀態下，當被測產品絕緣薄弱時,電路立即斷開,測試產品的電壓迅速下降到測試電壓的十分之一 , 流過穿點的電流也迅速下降,大大降低了被測設備損壞的風險, 避免了通過測試變壓器進行電壓測試時擊穿后電流急劇增加, 對測試產品造成嚴重損壞。

勵磁變壓器的容量和電壓僅為試驗電壓和容量的1/q。試驗設備體積小,重輕,非常有利于現場試驗。

電纜串聯諧振試驗裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。它在電纜耐壓中起到過電壓保護、過電流保護、放電保護、擊穿跳閘保護、過熱保護等作用。

電纜串聯諧振試驗裝置主要用途在以下幾個方面：

6kV-500kV高壓交聯電纜 的交流耐壓試驗；

6kV-500kV變壓器 的工頻耐壓試驗 ；

GIS和SF6開關 的交流耐壓試驗 ；

發電機 的交流耐壓試驗

其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

串聯諧振與高壓發生器的不同之處

串聯諧振（變頻串聯諧振）是耐壓試驗中的一種，它主要針對 10kV-220kV、變電站及線路等所有電氣主設備的交流耐壓試驗。

同樣是耐壓試驗設備的高壓發生器，它們兩者有什么區別嗎？

串聯諧振試驗裝置運用串聯諧振原理, 通過調節變頻控制器的輸出頻率,使得回路中的電抗器電感L和試品電容C發生串聯諧振,諧振電壓即為試品上所加電壓。

而直流高壓發生器和超低頻高壓發生器與串聯諧振不同的是超低頻高壓發生器只能應用于10kV和35kV的電纜，串聯諧振耐壓裝置可使用10-220kV等規格,主變,發電機, CVT,開關等。直流高壓發生器施加的“直流耐壓”;串聯諧振施加的“交流耐壓’。

交流耐壓試驗是電力設備絕緣強度有效和直接的方法，是電力預防性試驗的一項重要內容。

此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是電力設備安全運行的一種重要手段。一般變頻串聯諧振試驗裝置來進行交流耐壓試驗。

試驗電壓的確定

交流耐壓試驗中，關鍵的問題就是正確選擇試驗電壓的數值，一方面要求能保證絕緣水平，另一方面要考慮因試驗電壓過高而引起的絕緣劣化。

一般應考慮以下幾個因素：

1、在被試品上可能產生過電壓的數值、持續時間及其次數。如被試品遭受較高過電壓的可能性極小，則可不必采用過高的試驗電壓；如被試品（如直接與架空線連接的發電機）可能遭受到較高的過電壓時，則應適當提高試驗電壓的數值。

2、電氣設備設計時采用的絕緣水平。

3、設備絕緣的狀況。設備在運行中由于各種條件的影響，使絕緣逐步劣化，絕緣性能下降，故在確定試驗電壓時，應考慮到絕緣損傷的程度和運行年限。例如，運行中設備的試驗電壓應為出廠時的75%~90%。

被試品是否被穿可按下述各種情況進行判斷：

       1、根據試驗時接入的表計進行分析，一般情況下，若電流表突然上升，則表明被試品擊穿（過流繼電器動作，自動跳閘）。但當被試品的容抗XC  與試驗變壓器的漏抗 XL之比不大于2時，雖然被試品擊穿，電流表指示也不會發生明顯的變化，有時還可能出現電流表指示反而下降的情況。

       若出現這種情況，應根據在高壓側的測量電壓裝置高壓側的電壓，被試品若擊穿，其電壓表只是要突然下降，而在低壓側測量的電壓表也要下降，但有時很不明顯。

       2、根據試驗控制回路的狀況進行分析。若過流繼電器整定值適當，則被試品擊穿時過流繼電器動作，電磁開關即跳閘。若整定值過小，可以在升壓過程中因被試品的電容電流過大而使過流繼電器動作而跳閘。

       3、根據被試品狀況進行分析。試驗過程中，如被試品發出響聲、斷續放電響聲、冒煙、產生氣體、有焦臭味、及燃燒等都是不能容許的，應查明原因。如查明這種情況來自被試品絕緣部分，則可以認為被試品存在問題或已確實被。
