三倍頻高壓發生器

隨著國民經濟的快速發展，原供電系統的10KV供電電壓等級已無法滿足越來越大的電力負荷的需求。為適應這種情況，35KV、110KV、220KV供電等級的電力變壓器已在包鋼得到了廣泛的應用。
由于35KV以上的電力變壓器的絕緣材料及處理工藝的復雜要求，全部做成分級絕緣變壓器。也就是人們常說的半絕緣變壓器。也就是說，變壓器高壓繞組的絕緣不是同一水平，繞組端部絕緣較高，中點絕緣相對較低。這就對變壓器的試驗也提出了更高的要求。傳統的外施耐壓在這里已不再適用，三倍頻高壓發生器必須采用感應耐壓的方法。

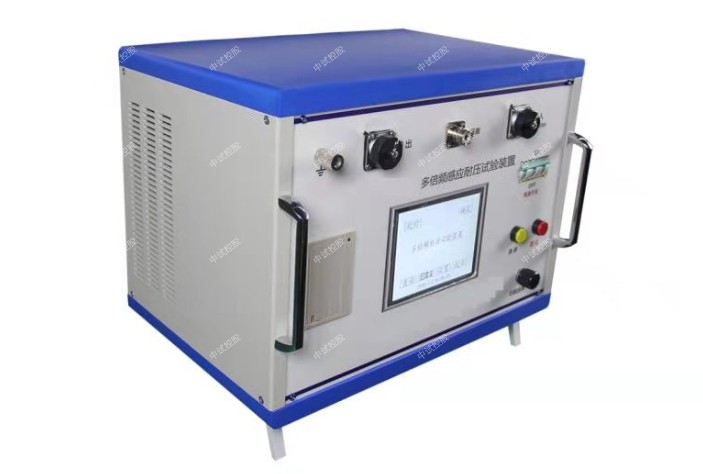

ZSBF-81系列三倍頻發生器

一、簡介
三倍頻變壓器是根據標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓

互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。變壓器和互感器的感應耐壓試驗是保證變壓器質量符合標準的一項重要試驗。變壓器繞組的匝間、層間、段間及相間絕緣的
縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。基于縱絕緣試驗中的特殊性，需要通過施加倍頻電源裝置，以提高繞

組間絕緣的試驗電壓，從而達到耐壓試驗的。



ZSBF-81三倍頻耐壓發生器是為滿足上述要求，經過廣大用戶使用證明：其操作簡單、性能可靠、能較好滿足變壓器、互感器感


應耐壓試驗的需要。

二、技術特征
三倍頻電源發生器采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢（

正序向量）的向量和為0，而開口兩端應出同相的150Hz三次諧波（零序）。

三、原理
三倍頻電源發生器是利用磁路的飽和特性，取出諧波中分量三次諧波電壓，作為發生器的電源，對感應線圈式的電氣產品作匝間、段間、層間的倍頻、倍壓試驗；以考核線圈的絕緣強度、耐壓水平。

四、參數
1、額定容量：5-100kVA;輸入三相380V、50Hz正弦波
2、輸出0-300V、0-500V、0-1000V（特殊電壓定做），150Hz，
3、波形失真≤5%
4、容量：3-150kVA
5、空載運行時間：≤5分鐘
6、負載運行時間：40-60秒
7、采用了三相五柱式結構，工藝簡單，并減小了變壓器本體內部阻抗及漏磁損耗，提高了發生器的效率。
8、重量、體積均小于傳統的三個單相變壓器組，并配有相應容量的控制箱，現場使用方便。
9、本產品可作為變壓器及相應容量電器作感應耐壓試驗或作短時運行的150Hz電源用。




五、什么是感應耐壓測試儀？
中試控股感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍低額定頻率；要求在該

電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明

顯的變化。根據試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍工作相電壓考慮。眾所周知，變壓器在

額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會

急劇增加，達到不可允許的程度。變壓器、互感器感應耐壓試驗是檢驗該產品是否符合標準的一項重要試驗。

中試控股感應耐壓的方法是通過被試變壓器本身，通過在變壓器低壓繞組上施加電壓，使得在變壓器高壓繞組上感應出較高的試驗電壓來實現的。

在正常的條件下，感應出試驗所需的電壓，需要的勵磁電流相應的加大，又因為變壓器的鐵芯存在飽和現象，勢必會導致勵磁電流急劇增加，而電壓增加卻不一定能滿足要求。并且還需要大容量超高壓的試驗設備，所以現有試驗設備的能力不能完成。因此，一般采用倍頻感應的方法進行耐壓試驗。提高頻率從而提高變壓器鐵芯的飽和點，使得在工頻條件下無法實現的耐壓試驗得以實現。

三倍頻高壓發生器傳統的倍頻試驗都是指三倍頻試驗，實現方法是將變壓器接成開口三角形，獲得三倍頻150hz的電壓。
