互感器工頻耐壓設備

互感器的試驗標準有：
《GB1208 2006 電流互感器》（對應于歐標《IEC60044-1》
《GB1207 2006電磁式電壓互感器》（對應于歐標《IEC60044-1》）
《GB 20840.2-2014互感器 第2部分：電流互感器的補充技術要求》（對應于歐標《IEC60044-6》）
互感器工頻耐壓設備這些標準都明確的規定了互感器試驗、交接試驗需要做互感器勵磁特性試驗。

工頻耐壓試驗裝置是根據電力行業標準而設計的、性能耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，衡量過電壓的能力。

·高壓電壓 低壓電流 零位指示  電源指示 工作指示 計時指示

· 保護功能：過流保護、零位啟動保護、聲光語言提醒

· 采用新型時間繼電器，計時范圍更廣（1S～99H）

· 采用新型電流繼電器，更可靠

· 試驗變壓器高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。

· 試驗變壓器（5kVA以上）裝有可移動的鐵輪。具有重量輕、體積小、移動方便

電流互感器一次繞組的工頻耐壓試驗方法，被試電流互感器與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。
1、被試品與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。
2、如有末（地）屏，應將其同箱殼連接并接地。

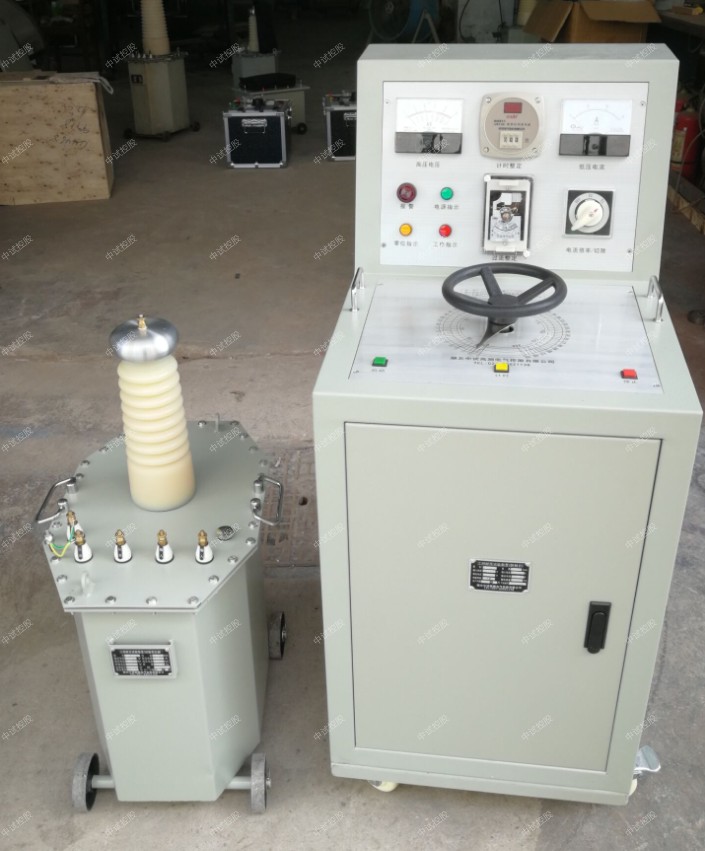

ZSYDJ-50KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)是中試控股基本的試驗設備。用于對各種電器產品、電氣元件、絕緣材料等進行試驗大綱規定電壓下的絕緣強度試驗,以考核產品的絕緣缺陷,衡量被試品的過電壓能力。它由高壓試驗變壓器、電動控制臺、調壓器等組成。下面就各個部分的使用加以說明。
1,結構:
交流試驗變壓器鐵芯采用冷扎取向硅鋼片疊制而成。線圈為同心寶塔形多層圓筒環氧樹脂澆注式。低壓線圈在內,高壓線圈在外,箱體為八角形,裝有鐵輪。配套控制臺為鐵外殼臺式結構。設備具有外形美觀,移動方便等特點。
2,工作原理:
用工頻兩相380V電源接入電動控制臺,經感應調壓器調節0～400V電壓輸入至試驗變壓器初級繞組,根據電磁感應原理,在次級繞組得到可調的工頻電壓。
3,技術參數:
A,中試控股試驗變壓器技術參數：
容量50KVA
輸入電壓：AC400V
輸入電流：125A
輸出電壓：150KV
輸出電流：0.5A
儀表電壓：100V
B,配套控制臺技術參數:
容量50KVA
輸入電壓：兩相AC380V+N
輸入電流：131A
輸出電壓：單相AC0-430V
輸出電流：125A

互感器工頻耐壓設備在實際應用中，變頻諧振和工頻諧振的主要區別有以下幾點：
1）電抗器（L）和被試品電容（C）組成的變頻諧振都有一個固定的諧振頻率（F），即諧振頻率F=1/(2π√L?C)，當試驗頻率等于這個頻率時，該電路發生諧振。利用勵磁變壓器激發變頻諧振回路，調節變頻電源的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。在電抗器的選擇上，變頻諧振的采用的電抗器，一般為固定式，并分為多節；試驗時根據不同電抗器的串、并聯達到要求的電感值；或可采用固定式電抗器和可調電抗器結合的方式；但可調電抗器一般只能在試驗前進行手動調節，試驗過程中不變。因此，對于變頻諧振試驗設備，試驗前電抗器的調整、匹配工作較為繁瑣。而工頻諧振的電抗器，是連續可調型，并且通常用電機進行電動操作，操作非常簡便。

由于二次回路接線錯蹤復雜，進行試驗應注意以下幾個方面。
（1）試驗之前，核對圖紙和接線，確認所試回路與運行回路已無牽連，不會發生串電，應該斷開的各連線接點均已斷開或已采取措施。
（2）試驗之前，應通知值班負責人和有關人員，停止被試回路上的其它工作，中試控股并對可能進入試驗范圍的各側門道派人現場看
（3）進行二次回路試驗若需拆除互感器接地點、二次工作接地和其它連線時，應逐一記錄清楚，以防工作完畢恢復時發生遺漏、錯接而造成二次設備性能改變
（4）電壓互感器二次回路通電試驗應先檢查一、二次刀閘、熔斷器確已斷開，避免反充電或使其它回路設備帶電問題
