互感器耐壓試驗變壓器

當試驗變壓器不能滿足耍求時，可以采用串聯諧振成套試驗裝置。其他的設備還有調壓器，過流保護，電壓測量裝置，保護球間隙，保護電阻，控制裝置等，一般在成套設備中都已經配備好，但需要進行調試。
    (2)在進行耐壓前，其他試驗必須合格。油浸變壓器若經濾油或運輸，應靜置一段時間再試驗。(對500kV的72h以上，220及330kV的48h以上，110kV及以下的24h以上。)
    (3)接上被試變壓器，接通電源，從零開始升壓，升壓速度從75%試驗電壓后應以每秒2%試驗電壓均勻升壓。
    (4)升壓過程中，應檢查高壓回路和變壓器有無異常。如有異常，應查明原因并降壓停電。升到試驗電壓后保持1min，然后降壓并斷開電源。并對變壓器進行放電。
    (5)試驗前后應測量絕緣電阻且應無明顯差別。

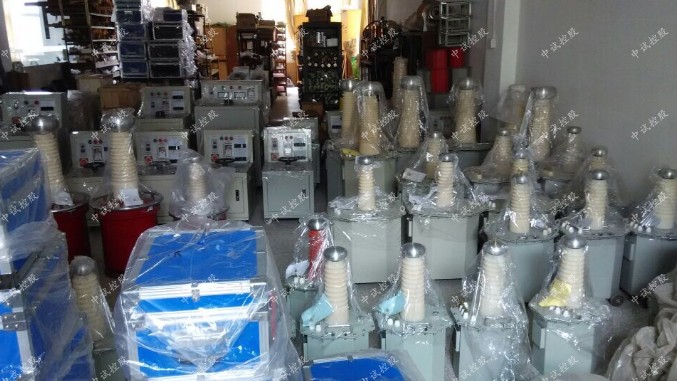

ZSYD(JZ)-10KVA/100KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)


高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC100KV   DC140KV
輸出電流：AC100mA   DC71.4mA


控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45.5A
輸出電壓:0～250V
輸出電流:0～50A

    2、互感器耐壓試驗變壓器操作波試驗
    由于操作波試驗具有簡單、便于現場使用的優點，故允許用來代替倍頻感應耐壓來考核變壓器的主絕緣和縱絕緣。
    (1)波形及試驗電壓。

互感器耐壓試驗變壓器正式試驗
    接上被試電纜芯線，其余兩相電纜芯線仍然接地。合上電源，逐漸升高電壓，并在以上電壓點上各停留1min，讀出并記錄各1min末和耐壓結束時的泄漏電流值及環境溫度、濕度和天氣情況。
    在升壓時，絕緣良好的電纜由于電纜電容充電，電流示值將劇烈上升。而在電壓停留階段，電流逐漸下降，趨于穩定。隨著電壓的逐段升高，泄漏電流大致成比例增大。
    有問題的電纜，在試驗過程中會出現以下現象：升壓時泄漏電流不成比例地急劇上升；在升壓停留階段，泄漏幾乎不隨時間衰減，甚至反而增大；泄漏電流值不穩定；泄漏電流值相間不平衡。
    發現電纜問題后，原則上應查明故障原因，找出故障點。

電流選擇
    根據電纜所需的電流IC選擇高壓試驗變壓器的額定輸出電流IN，使其大于電纜所需的電流IC，即IN＞IC而電纜所需的電流IC可按下式進行估算：
    IC＝2πfCxUC×10-3＝2π×7.6161×320×10-3＝765.7A
    其中Cx為被試品電容和附加電容。試驗變壓器的額定輸出電流取IN＝770A。
    3、試驗變壓器容量的選擇
    根據被試品的高壓側充電流IS和試驗變壓器的額定電壓UN，可以確定試驗變壓器的容量，其公式為：
    P＝UNIN＝330×770＝254100kVA
    應當指出，選擇的試驗變壓器的容量應盡可能大于計算結果，因為試驗線路、試驗設備，本身對地存在雜散電容，使得估算的試驗電流小于實際值的緣故。
    采用50Hz電壓進行試驗，由于電纜線路的電容較大，做工頻耐壓試驗就需要大容量的試驗變壓器、調壓器以及電源等工頻試驗設備。
