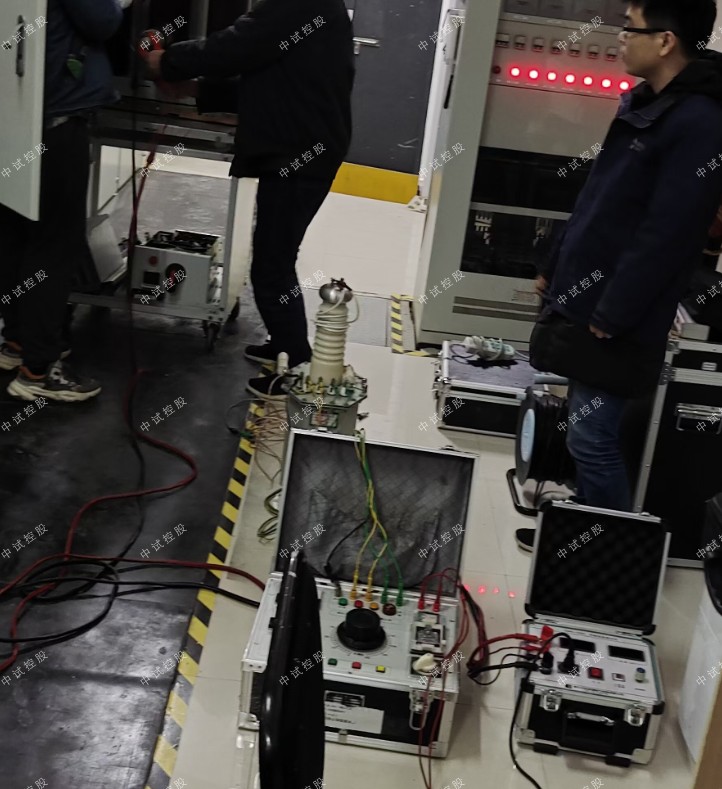

交流高壓試驗變壓器

聚乙烯，交聯聚乙烯電纜的廣泛應用，對傳統的電纜試驗方法提出了挑戰，直流耐壓試驗方法已不適用于這類電纜。主要原因如下：

(1)直流耐壓試驗在絕緣中的應力分布與實際交流運行電壓在絕緣中的應力分布是不同的。前者主要按電阻分布，后者主要按電容分布，所以直流耐壓試驗并不能反映交聯聚乙烯電纜的故障及實際運行情況。

交流高壓試驗變壓器調幅機械整流式0.1Hz高壓發生裝置

單相自耦調壓器(3 kVA、0～250V)。B2為電動調幅調壓器3 kVA、0～200 V，它把等幅的正弦波電壓變?yōu)檎{幅的正弦波交流電壓，輸出的調幅電壓波形B3為試驗變壓器，它將調幅的50 Hz交流電壓升高到所需的電壓值；R、C1是為改善分頻器S1電弧情況而設置的電阻和電容，經調試，R=40~50kΩ，C=4000~6000pF。S1為高壓分頻器，它由同步電動機M1帶動，確保在50Hz下每分鐘接通3000次，且調節在調幅波的每一個峰值處接通(每次特續30°電角度)，以便分出0.1 Hz的電壓波形。m為0.1Hz電壓測量輕置，由R1、R2電阻分壓器、橋式整流電路、微安表、電壓表、

觀察電壓波形的超低頻SB型示渡器及保護間隙JX組成。

ZSNY-5KV二次回路工頻耐壓試驗裝置
該儀器能檢測被測試儀器、電器的絕緣結構或材料的絕緣強度等技術指標，被廣泛用于電工器材、電器儀表、變壓器、電源線、電度表、電機、電源插頭座、電纜線等的耐壓測試，
該儀器外形美觀、中試控股輸出電壓由數碼管顯示，清晰、直觀、準確。各參數設置用小鍵盤輸入，操作方便。


特征
外觀與鍵盤
1、前板有：輸出電壓調節旋鈕、按鍵、中試控股電流表，電壓表，計時器、高壓輸出插孔、高壓輸出棒控制端口（此端口連接時，鍵盤“啟動”鍵失效）、接地端鈕。
2、后板有：AC220V電源插座及開關，電源插座內含10A保險管。




按鍵功能介紹
1、電壓表：AL1過壓電壓設定；
2、電流表：AL2過流電流保護設定，AL1過流電流設定；
3、計時器：時間設定；
4、電源開關：儀器供電；
5、啟動按鍵：電壓輸出控制；
6、停止按鍵：電壓輸出關閉；
7、計時按鍵：控制計時器的電源；
8、輸出電壓調節盤：調節輸出電壓。




參數
1、工作電源： AC 220V±10﹪,50HZ，5A
2、輸出電壓： AC  0.5～5KV，±3﹪
3、擊穿電流： AC  2～200(mA) ±3%, 任意設定
4、環境溫度： 0～40℃
5、相對濕度： 不大于75%

(2)中試控股直流耐壓試驗不僅不能有效地發現交聯聚乙烯電纜絕緣中的水樹枝老化現象等，而且由于空間電荷的作用，還容易造成高壓電纜在交流情況下某些不會發生問題的地方

調幅硅整流式0.1Hz高壓發生裝置

調壓器B1甩來調節試驗電壓，電動調壓器B2是電刷接觸式旋轉強調壓器，由單相異步電動機M驅動，通過兩極渦輪渦桿減速器得到l 0 r/min的轉速，經過正弦機構連桿和齒輪傳動，使調壓器作往復旋轉，輸出包絡線為0.1Hz的正弦電壓。該電壓經過試驗變壓器B3后，由高壓硅堆D整流，再施于被試發電機Cx上，裝置的輸出電壓由R4、R5組成的電阻分壓器測量。還可用示波器觀察其波形。

(4)中試控股直流耐壓試驗有積累效應，將加速絕緣的老化，縮短其使用時間。

交流高壓試驗變壓器使用50 Hz交流耐壓方法進行試驗。由于電纜為容性負載，需要很大的試驗容量，導致試驗變壓器體積太大，搬運比較困難。針對聚乙烯／交聯聚乙烯電纜的現場耐壓試驗問題。

電子式0．1Hz高壓發生裝置

用可控硅K1和K2對50 Hz電壓進行調幅控制，調幅包絡線頻率為0.1Hz，用試驗變壓器B升壓，高壓側采用氧化鋅壓敏電阻W作為雙向穩壓元件，輸出正弦波形為0.1 Hz電壓，用分壓器和數字式峰值電壓表測量電壓。
