工頻試驗裝置

電纜終端局放測試回路

電纜終端的局放測試回路如下圖，當被試電纜內部發生了局部放電時，耦合電容瞬時對電纜終端充電，形成高頻的脈沖充電電流波形，脈沖電流的幅值、發生的頻度反映了電纜內部局部放電的嚴重程度，通道1、通道2兩個傳感器將局放信號傳送至局放診斷系統進行分析處理。

工頻試驗裝置在電纜的中間接頭，測試原理如圖所示，一側電纜的鎧裝與電纜導體之間存在電容Ca，另一側電纜的導體與鎧裝之間存在電容Cb，如果在電纜的中間接頭發生局部放電，那么形成兩個電容C1和C2，此時Ca和Cb就會通過導體向C1和C2充放電，從而形成局放電流回路，在兩側電纜屏蔽層橋接一個高頻低阻的電容臂C0和高頻電流傳感器，就可以檢測到局放的脈沖電流信號。

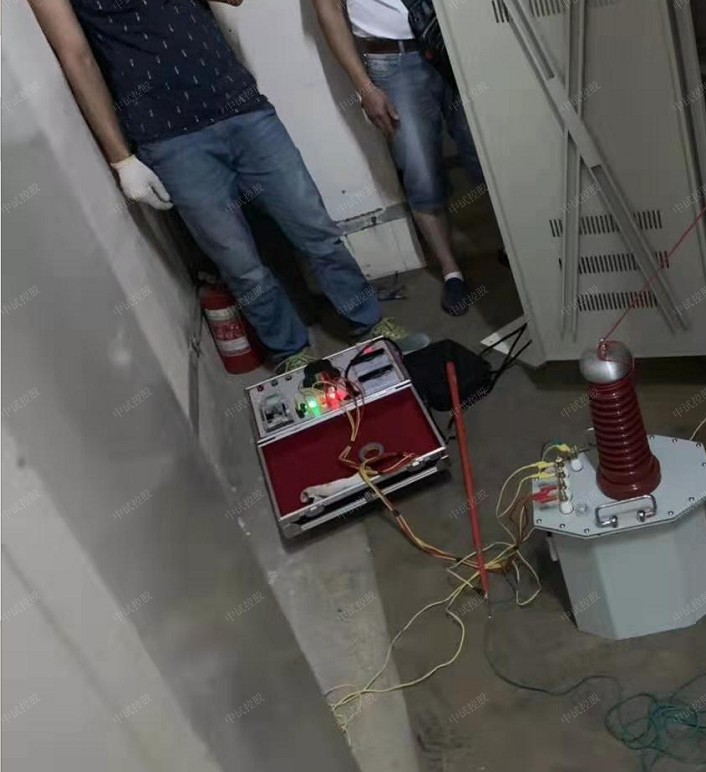

ZSYD(JZ)-10KVA/50KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)

高壓試驗變壓器參數：

容量：10KVA

輸入電壓：AC200V  50Hz

輸入電流：50A

輸出電壓：AC：50KV    AC：70KV

輸出電流：AC:200mA    AC:142.8mA

控制箱參數：

容量:10KVA

輸入電壓:AC220V 50Hz

輸入電流:45A

輸出電壓:0～250V

輸出電流:0～50A

為什么要做電纜耐壓試驗？

1、降低運行中發生的電纜故障次數，減少電纜突發性停電；
2、避免送電不成功，確保一次送電成功；
3、有計劃地開展耐壓試驗，可減少臨時搶修次數，提高電纜設備檢修計劃性；
4、提高供電可靠性。

電纜在什么樣的情況下需做電纜耐壓試驗？

1、新設備交接試驗；
2、預防性試驗；
3、送電前確認試驗。

工頻試驗裝置電纜耐壓試驗方法

1、中試控股直流耐壓試驗；
2、0.1Hz超低頻交流耐壓試驗；
3、中試控股變頻串聯諧振耐壓試驗

3高壓電纜局放測試的技術難點

a) 測試系統靈敏度要求高

高壓電纜發生局放時產生的脈沖信號微弱，要求傳感器及測試系統有相當高的檢出靈敏度。

b) 現場干擾因素復雜

在現場實施電纜局放試驗時干擾信號會嚴重影響電纜局放的檢測和診斷，主要有臨近試驗現場的運行設備產生的電暈或者局部放電信號、交流耐壓試驗裝置自身的局部放電信號、交流耐壓試驗回路的引線產生的電暈信號三個方面的因素。

因此甄別并排除干擾信號、提取有效的信息并根據其特征診斷電纜的絕緣狀態是一項具有挑戰性的技術難題。

c) 對測試人員的要求高
