電機交流耐壓試驗儀

電纜交流耐壓試驗設備可以滿足35kV交聯電纜長度1km的交流耐壓試驗，滿足10kV交聯電纜長度2km的交流耐壓試驗，還能滿足10kV電壓等級電力變壓器的交流耐壓試驗。
技術指標
1、工作環境：溫度-10～45℃ 濕度≤90％海拔：≤2000M
2、電源輸入：220V±l0％單相 輸出0～220V(≤10KW) 380V±l0％三相，50Hz 輸出0～400V
3、額定試驗容量：0～210KVA（選擇）
4、諧振電壓：0～60KV
5、頻率調節范圍：25～300Hz
6、系統測量精度：1.0級
7、頻率調節分辨率：0.01Hz
9、輸出波形：正弦波 波形畸變率≤0.5％

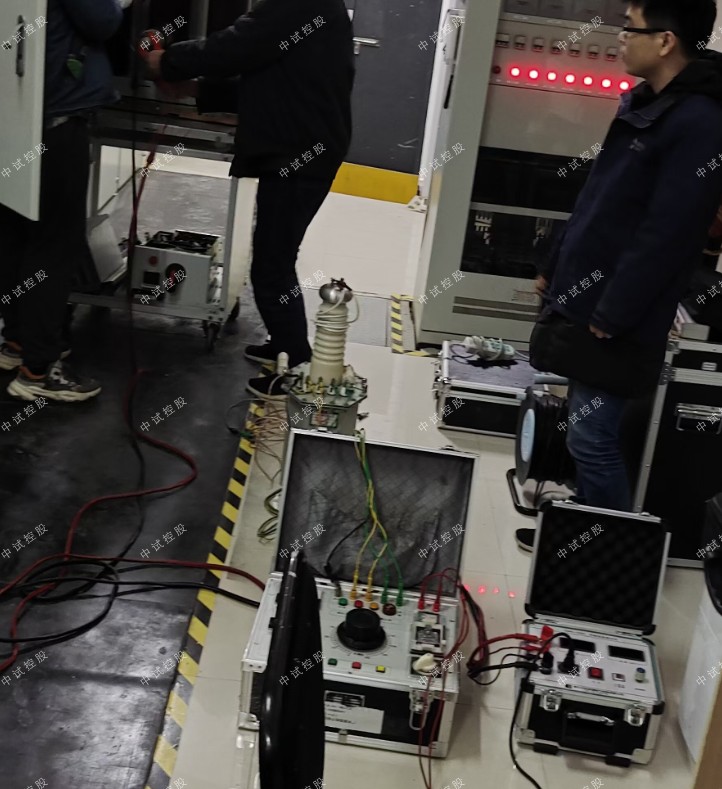

ZSYD(JZ)-3kVA/50kV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)
主要技術參數：
高壓試驗變壓器參數：
容量：3KVA
輸入電壓：AC200V  50Hz
輸入電流：15A
輸出電壓：AC：50KV    DC70KV
輸出電流：AC:100mA    DC:71.4mA


控制箱參數：
容量:3KVA
輸入電壓:AC220V 50Hz
輸入電流:13A
輸出電壓:0～250V
輸出電流:0～15A

電機交流耐壓試驗儀CT（電流互感器）二次繞組二次繞組工作原理
在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
電流互感器（Current transformer 簡稱CT）的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變為5A的電流。
對于指針式的電流表，電流互感器的二次電流大多數是安培級的（如5A等）。對于數字化儀表，采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。
微型電流互感器也有人稱之為“儀用電流互感器”。（“中試控股儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）
電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量儀表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。
電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。
Kn=I1n/I2n
成套電纜交流耐壓試驗設備構成
中試控股變頻電源箱——既可改變其輸出頻率，又可改變其輸出電壓。
勵磁變壓器——起耦合信號及電壓變換的作用，并按自身變化來升電壓。
中試控股高壓電抗器——與被試品串聯，構成LC串聯諧振電路。
電容分壓器——測量被試品上的電壓，并作為采樣信號反饋給調頻電源。
補償電容器——補償小電容量被試品（電纜長度小于50米）、調整被試品頻率。

電機交流耐壓試驗儀試驗變壓器介紹了電流互感器一次繞組的工頻耐壓試驗方法，被試電流互感器與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。
1、被試品與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。
2、試驗線路如有末（地）屏，應將其同金屬底座或箱殼連接并接地。
3、在確定油浸式試驗變壓器與被試電流互感器接線及電源波形無誤后，對試品電壓。加壓時，應以機械0位開始緩慢升高電壓，觀測儀表升壓數值。在升至75%試驗電壓時，以每秒2%試驗電壓的速率升壓至短時工頻耐壓的試驗值，維持1min或規定的時間,然后降到30%規定試驗電壓以下后再切斷電源。
4、若試驗過程中無破壞性放電現象，則試驗合格。
