充氣試驗變壓器

交流高壓串聯諧振試驗裝置是用調諧電感與負荷電容使之產生工頻串聯諧振，以獲得工頻試驗電壓的串聯諧振試驗裝置。串聯諧振由隔離變壓器、調頻調壓電源、激勵變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，串聯諧振的激勵功率。  變頻串聯諧振試驗裝置不同于一般通用的試驗儀器，最大的特點是同一套設備可以用于不同電氣設備的交流耐壓試驗如交聯電纜、變壓器、GIS、電動機和發電機等， 我們已知，在回路頻率f=1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。

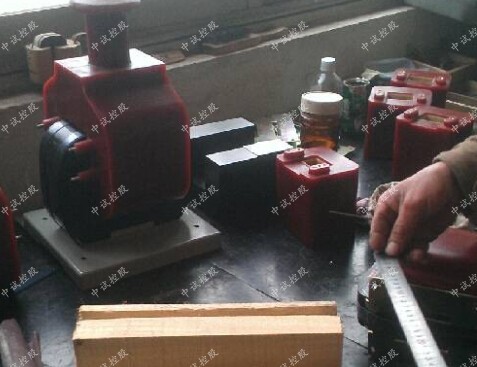

ZSYD(JZ)-10KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
中試控股高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC：50KV    AC：70KV
輸出電流：AC:200mA    AC:142.8mA

中試控股控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45A
輸出電壓:0～250V
輸出電流:0～50A

耐壓測試儀輸出電壓的4種檢測方法

一、靜電電壓表法
二 、電壓互感器法
三 、分壓器配電壓表法
四 、高阻箱配毫安表法

Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

中試控股變頻串聯諧振試驗裝置是運用串聯諧振原理，用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

       充氣試驗變壓器1、接通電源，合上刀閘則控制裝置綠色指示燈亮。
       2、將調壓器回零，啟動合閘按鈕，則紅燈指示亮，調壓器等待升壓。
       3、將調壓器調壓至試驗所需電壓值且嚴密監視裝置中的電流和電壓值，打開時間繼電器開關，記時開始，耐壓時間到音訊提示，并作好詳細記錄。
       4、如在試驗過程中，被試品出現匝間、層間或段間、相間絕緣擊穿現象，則回路中試驗電流增大，繼電器立即跳閘，斷電。
       5、試驗完畢，將調壓器退回零位分閘。
       6、在任何時后均可以拉開刀閘斷電，防止事故進一步擴大。
       7、本裝置因采用過激勵原理，使用時間最好不超過1小時。
       8、注意:根據電網電壓高低合適選擇三倍頻輸入接線端,即400V時接400V端、380V時接380V端。

中試控股110kV電纜耐壓試驗裝置用途

        110kV電纜耐壓試驗裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流。
        110kV電纜耐壓試驗裝置采用了的SPWM數字式波形發生芯片，頻率分辨率16位，在20 ～300Hz時頻率細度可達0.1Hz。
勵磁變壓器的作用：將變頻電源輸出的電壓升到合適的試驗電壓。
        110kV電纜耐壓試驗裝置，采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；電纜耐壓試驗裝置的功率部分采用了PM模塊，在最小重量下確保電纜耐壓試驗裝置穩定和安全


 充氣試驗變壓器串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。
