水輪發電機組交接預防試驗儀

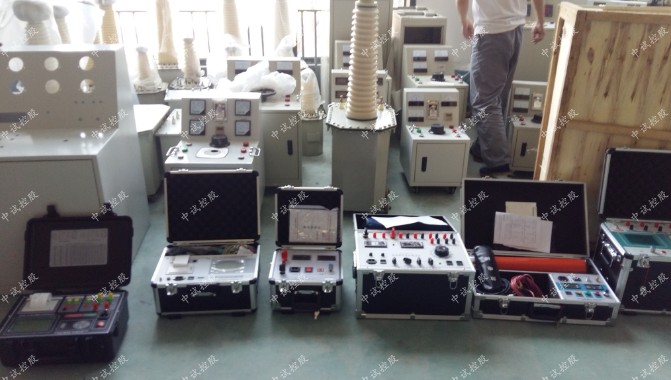

中試控股技術博士為您解答：60KV/2mA一體式直流耐壓試驗儀主要適用于電力部門、工礦、冶金、鋼鐵等動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。

水輪發電機組交接預防試驗儀一體式直流耐壓試驗儀輸出直流電壓等級包括為60kv直流高壓發生器、120kv直流高壓發生器、200kv及300kv直流耐壓試驗儀，60KV/2mA一體式直流耐壓試驗儀用于電力部門現場試驗高壓發生配套設備，特別適用于電力部門直流耐壓現場試驗。

20～300Hz 變頻耐壓試驗儀


簡介


串聯諧振可以用來干什么?


變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗。主要針對


6kV-500kV電力變壓器、GIS、開關、母線、套管、互感器等變電站容性設備，6kV-220kV高壓交聯電纜，


出口電壓20kV及以下電壓等級的電動機/發電機等交流耐壓試驗，及其35kV、66kV、110kV、220kV、330kV


、500kV電壓等級CVT升壓校驗試驗。


1、6kV-500kV高壓交聯電纜的交流耐壓試驗


2、發電機的交流耐壓試驗


3、GIS和SF6開關的交流耐壓試驗


4、6kV-500kV變壓器的工頻耐壓試驗


5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。


串聯諧振試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，它是一套組合設備，為了耐壓試驗能準確地進行，針對不同被試品。


如何選擇合適的串聯諧振設備？


為了選擇合適的串聯諧振設備，按以下技術參數


1、電力變壓器：電壓等級（如10/35/110/220kV規格等）；最大容量；試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；


2、電力電纜：電壓等級（如10/35/110kV規格等）；最大長度；截面積；


3、發電機、電動機：電壓等級（出口電壓或稱工作電壓）；試驗電壓（最高耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；


4、GIS：電壓等級（或稱工作電壓）；試驗電壓（最高耐壓值）；間隔數量；。


5、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（最高耐壓值）。


6、CVT效驗：電壓等級（或稱工作電壓，如35/110/220規格等）；試驗電壓（最高耐壓值）電容量范圍（如0.005-0.02uF）。

采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前


高電壓試驗的一種新的方法在已經得到廣泛的應用。采用了SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正


交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了IPM模塊，


在最小重量下確保儀器穩定和安全。


由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。對比串聯諧振 VS 工頻耐壓試驗裝置 >>   滿足大容量被試品耐壓試驗，體積、重量卻比工頻耐壓小很多，易于搬運


串聯諧振 VS 超低頻高壓發生器  >>  超低頻主要針對10kV/35kV這兩種規格的電纜，串諧可適用10/35/110/220kV等規格電纜、主變、發電機、CVT、開關等串聯諧振 VS 直流高壓發生器  >>

直流高壓發生器施加的“直流耐壓”；串聯諧振施加的“交流耐壓”


工作原理


調頻式串聯諧振試驗裝置的工作原理接線,交流220V工頻電源,經變頻控制單元輸出30~200HZ頻率可調的電


壓,送入勵磁變壓器,升壓至0~1000V,經諧振電抗器L和被試品CX,構成高壓主諧電路,電容分壓器是純電容


式的,用來測量試驗電壓.先由變頻控制單元經勵磁變壓器向主諧振電路送入一個較低的電壓Ue,調節變頻


控制單元的輸出頻率,當頻率滿足條件ΩL=1/ΩC,電路即達到諧振狀態.此時能在較小的勵磁電壓Ue下,使


被試品CX上產生幾十倍于Ue的電壓UCX.變頻試驗系統以串聯諧振電路原理工作.諧振點是由把頻率變換器


的頻率調整到串聯諧振電路的固有頻率而達到的.回路諧振后,輸出的電壓波形為純正弦波,系統的頻率取


決于回路的L-C參數.其中電抗器的電抗值是可調的,系統的頻率取決于負載電容的大小,如上式.可以根據


CX的大小,適當調整電抗器的電感L值,使得諧振頻率固定在一個要求的范圍內,從而滿足必須在工頻條件下


進行交流耐壓試驗的試品的實驗

中試控股技術博士為您解答：執行標準

DL/T 848.1-2004 《高壓試驗裝置通用技術條件 第1部分:直流高壓發生器》
DL/T 474.2-2006 《現場絕緣試驗實施導則 第2部分:直流高電壓試驗》
DL/T596-2005 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
GB4793-1984 《電子測量儀器安全要求》
GB191 《包裝貯運標志》
GB/T.311-1997 《高壓輸變電設備的絕緣與配合》

水輪發電機組交接預防試驗儀數字顯示輸出電壓和電流；
可隨時轉換到75%電壓輸出；
具有過壓和過流保護設置功能，并能顯示所設定的電壓和電流值；
可全范圍內平滑調節輸出電壓；
完善的保護功能，以確保每次升壓前電位器必須調節到零位；
放電時不影響輸出電壓的大小；
具有輸出電壓定時功能；
具有過壓過流保護聲功能；
可滿負荷工作30min。

1、手動升壓模式
  開機后，進入主菜單，旋動設置控制桿使光標指向“手動升壓”選項，點擊控制桿，進入手動模式參數設置界面，根據具體的試驗要求設置各項參數后，即可進入升壓界面。先按高壓通按鈕，紅燈亮起后，再旋動旋鈕，當電壓升至試驗電壓設定值，計時器開始計時，計時完畢后系統將自動降壓回零，然后彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢；如果電壓未達到設定的試驗電壓值時，按下0.75UDC-1mA按鈕，則系統會自動降壓到當前電壓值的0.75倍，然后以設定的加壓時間倒計時，計時完畢后，系統自動降壓回零，然后彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢。
2、自動升壓模式
  開機后，進入主菜單，旋動設置控制桿使光標指向“自動升壓”選項，點擊控制桿，進入自動模式參數設置界面，根據具體的試驗要求設置各項參數后，即可進入升壓界面。此時，按下高壓通按鈕后，系統將開始自動升壓，升至試驗電壓設定值后，穩壓并開始計時，計時完畢后系統將會自動降壓回零，然后彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢。
3、MOA升壓測試模式
  開機后，進入主菜單，旋動設置控制桿使光標指向“MOA升壓”選項，點擊控制桿，進入自動模式參數設置界面，根據具體的試驗要求設置各項參數后，即可進入升壓界面。此時，按下高壓通按鈕后，系統將開始自動升壓，升至試驗電流設定值后，穩流并開始計時，計時完畢后系統自動降壓至原來電壓值的0.75倍，穩壓并重新開始計時，計時完畢后系統將會自動降壓回零，彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢。試驗結束后，界面返回到主菜單界面，先用充分放電后，再關閉電源。
4、試驗完畢，關閉電源開關。
5、對于氧化鋅避雷器等小電容試品一般通過倍壓筒內部測壓電阻放電即可。而對電纜等大電容試品須安裝配套限流電阻，一般要待試品電壓自放電至試驗電壓的20%以下，再通過配套的進行放電。待試品充分放電后并掛好接地線，才允許進行高壓引線的拆除和更換接線工作。
