電纜試驗耐壓器10kV(300mm2)電纜5KM

中試控股技術博士為您解答：100kVA/100kV 變頻串聯諧振試驗裝置技術指標

一、電纜試驗耐壓器10kV(300mm2)電纜5KM適用范圍

1.滿足2000kVA/6kV變壓器，電容量≤0.010μF，試驗電壓20kV。

2 .滿足2000kVA/10kV變壓器，電容量≤0.010μF，試驗電壓28kV。

3.滿足6kV/300mm2長度≤2km電纜的變頻交流耐壓試驗，電容量≤0.94μF，試驗頻率為30-300Hz,試驗電壓15kV。

4.滿足10kV/300mm2長度≤2km電纜的變頻交流耐壓試驗，電容量≤0.74μF，試驗頻率為30-300Hz,試驗電壓22kV。

5．50kV環氧板耐壓試驗。

6．真空接觸器

二、中試控股電力裝置特點

1) 自動尋找諧振點，頻率范圍20-300Hz,頻率分辨率0.1Hz;

2) 自動升壓試驗,可設置試驗程序,系統自動按設置的程序完成試驗過程;

3) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

4) 五種保護功能：具有過壓、過流、斷電、閃絡及全壓輸出保護功能；

n 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置;

n 過流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置;

n 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。

n 斷電保護：試驗電源斷電后，裝置能快速保護;

n 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出;

5) 液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流;

三、中試控股電力成套裝置技術參數

1. 額定容量：100kVA；

2. 輸入電源：單相220V電壓，頻率為50Hz；

3. 輸出電壓：100kV；25kV

4. 輸出電流：1 A；4A；

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續15min；過壓1.1倍1分鐘；

8. 溫 升：額定負載下連續運行15min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；

12. 使用環境：

環境溫度：－150C–450C;

相對濕度：≤90%RH;

海拔高度: ≤2500米；

四、部件裝置技術參數

1. 激勵變壓器6kVA/1.5kV//3KV/0.22kV 1臺

a) 額定容量：6kVA；

b) 輸入電壓：380V，單相；

c) 輸出電壓：1.5kV；3KV;

d) 結 構：干式；

e) 重 量：約35 kg；

2. 變頻電源6kW/380V 1臺

a) 額定輸出容量：6kW

b) 工作電源：380±10%V（三相），工頻

c) 輸出電壓：0 – 400V，單相

d) 額定輸入電流：15A

e) 額定輸出電流：15A

f) 輸出波形：正弦波

g) 電壓分辨率：0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.1Hz

k) 頻率穩定度： 0.1%

l) 運行時間：額定容量下連續15min

m) 額定容量下連續運行15min元器件最高溫度≤65K

n) 噪聲水平：≤50dB

o) 重量約22kg

3. 高壓電抗器25kVA/25kV 4節

a) 額定容量：25kVA;

b) 額定電壓：25kV；

c) 額定電流：1 A；

d) 電感量：112H/單節；

e) 品質因素：Q≥30 (f=45Hz)；

f) 結 構：干式；

g) 重 量：約18kg；

4. 電容分壓器FRC-100kV -500pF 1套

a) 額定電壓：100KV；

b) 高壓電容量：500pF

c) 介質損耗：tgσ≤0.5%；

d) 分壓比：1000：1

e) 測量精度：有效值1.5級;

f) 重 量：約28kg；

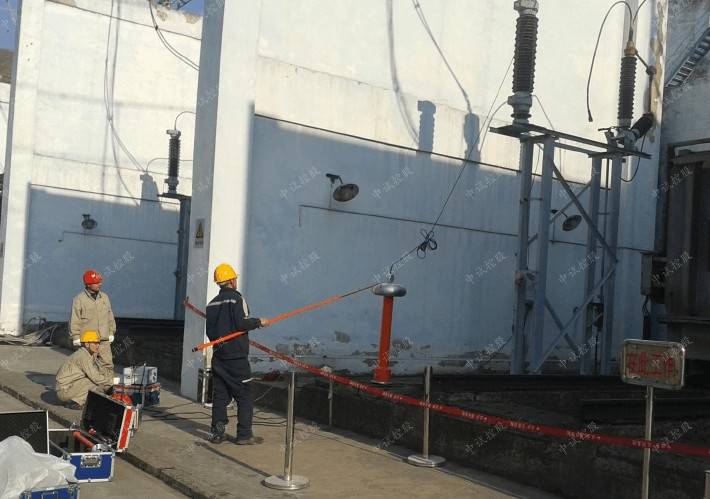

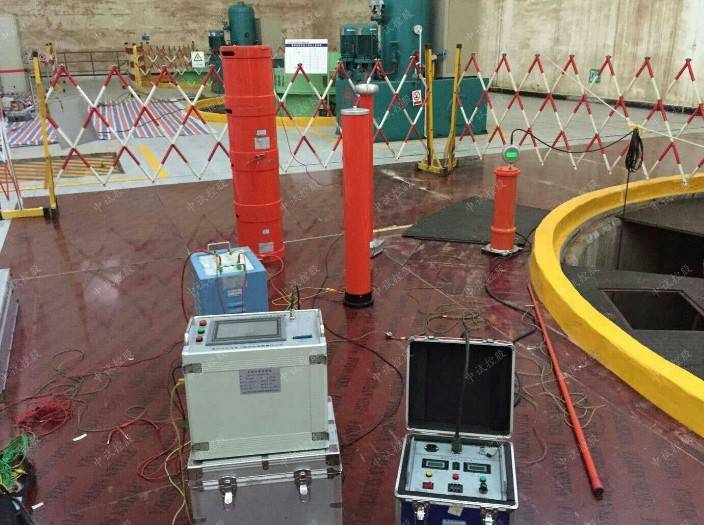

五、電纜試驗耐壓器10kV(300mm2)電纜5KM清單

序號設備名稱型 號 及 規 格重量尺寸1激勵變壓器6kVA/1.5kV/3KV/0.22kV35360*320*4202變頻電源6kW/0.38kV15380*360*4003高壓電抗器25kVA/25kV28Φ250*4004電容分壓器FRC-100kV/500pF6Φ150*8005內部連接線

六、設備遵循標準

GB10229-88 《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996 《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96 《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》
