電纜耐壓裝置

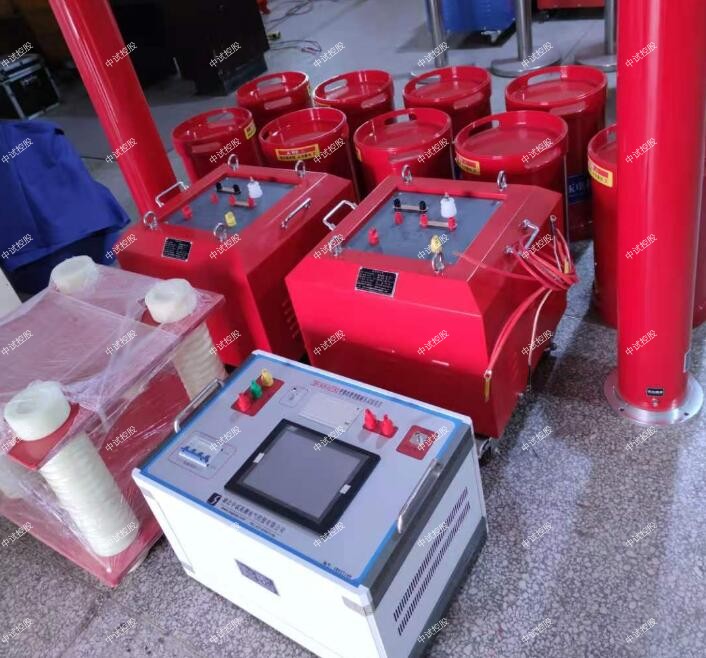

中試控股技術博士為您解答：ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置

適合被試品：電纜、變壓器、開關、開關柜、絕緣子、母線、互感器等。

一、適用范圍

1. 10kV/300mm2的電纜，長度2.0km，電容量≤0.8uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓35kV。

3. 滿足10kV變電站的開關柜設備交流耐壓，試驗頻率為30-300Hz,試驗電壓42kV。

4. 滿足10kV變電站的母排設備交流耐壓，試驗頻率為30-300Hz,試驗電壓35kV。

5．ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置滿足10kV變電站變壓器、配電設備交流耐壓。

6．電纜耐壓裝置20kV/300mm2的電纜，長度2km，試驗電壓42KV。

二、系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

  2、額定容量：  176KVA；

  3、輸出電壓：    75KV，

  4、輸出電流：    2A，4A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

  9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、電纜耐壓裝置系統配置及具體參數

1、變頻控制電源10KW                1臺

a) ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:  交流220V、50Hz 。

d) 輸出電壓:  0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 10Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量: 10KVA

b) 輸入電壓:  250V

c) 輸出電壓：2KV；2.6KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：70Kg ;

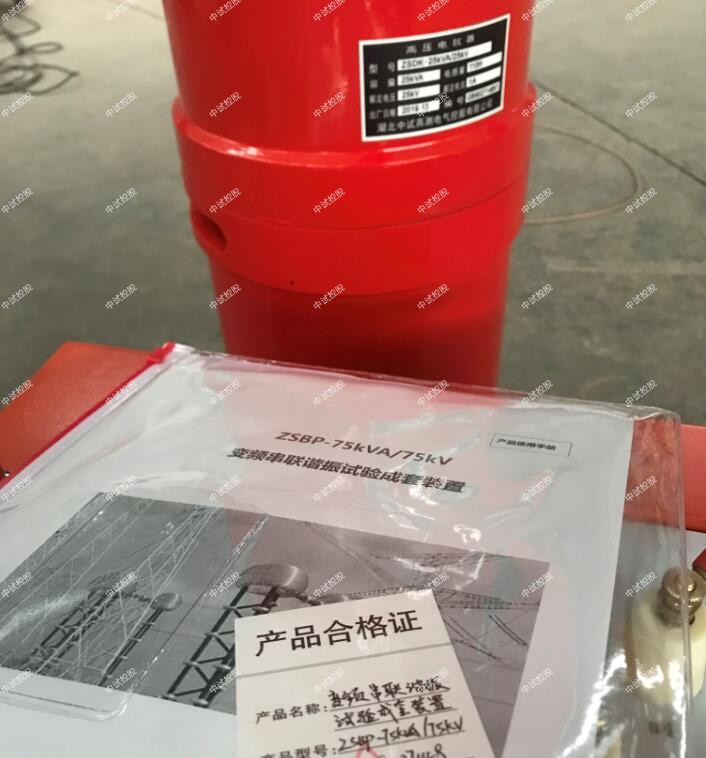

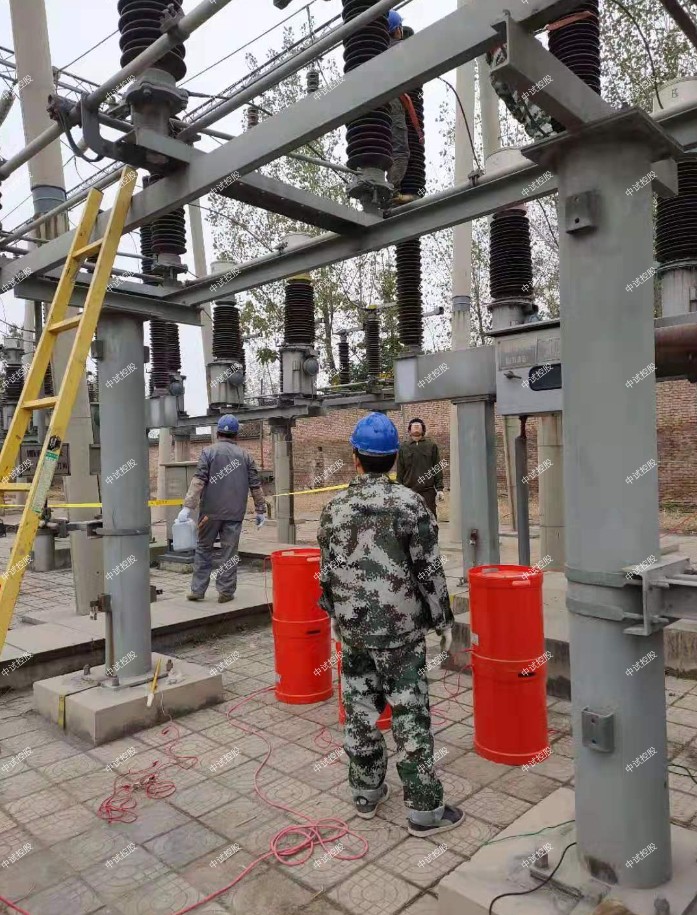

3、高壓電抗器 44/22       4臺

a) 額定容量：44KVA

b) 額定電壓：22KV

c) 額定電流：2A

e) 品質因素：Q≥30

f) 結    構：干式；

    g)  重    量： 45Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   80/0.0018                 1臺

a) 額定電壓：    80KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h) 中試控股高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

檢驗

本裝置前，對各組成單元設備及成套裝置分別按下列試驗項目進行前試驗，試驗結果完全符合協議及以下標準要求后方可出貨。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）中試控股溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

注意事項:

1、在使用儀器前一定要認真閱讀說明。
2、儀器的操應具備一般電氣設備或儀
器的使用常識。
3、在環境溫度-5℃～40℃，相對濕度≤80%范圍內都能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏。
4、必須在接好所有引線后再開電源開關。
5、測試結束后中試控股要等放電完畢再拆除測試線。
6、測試過程中不要移動測試線夾。
7、若電流偏小時，可將兩條以上的線并聯在一起做為一路測量，不用的線要與黑線短路。
8、電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。
有載調壓變壓器分接開關的故障是由哪些原因造成的？

(1)輔助觸頭中的過渡電阻在切換過程中被擊穿燒斷。
    (2)分接開關密封不嚴，進水造成相間短路。
    (3)由于觸頭滾輪卡住，使分接開關停在過渡位置，造成匝間短路而燒壞。
    (4)分接開關油箱缺油。
    (5)調壓過程中遇到穿越故障電流。

有載調壓開關絕緣對變壓器整體絕緣有什么影響

有載調壓分接開關是變壓器本體的重要組成部分，在變壓器試驗中遇到異常情況時，往往只從繞組、套管、鐵芯、絕緣油等方面進行分析，而忽視了有載調壓分接開關不良對變壓器試驗結果的影響。當有載調壓分接開關支架絕緣不良時，會導致變壓器整體絕緣電阻下降。例如，某變電站一臺 變壓器，中試控股在檢修時發現有載分接開關支架中一支絕緣桿有裂紋，立即取下換上一支新的絕緣桿，分接開關檢修后復原到變壓器中，接著進行注油，然后對變壓器110kV繞組進行絕緣電阻試驗。測量結果是:絕緣電阻只有40MQ，吸收比為1，絕緣電阻表的指針數據非常穩定。

有載調壓變壓器的優點

保持電壓穩定
變壓器存在阻抗，在功率傳輸中，將產生電壓降，中試控股并隨著側負荷的變化而變化。變壓器有載調壓在電力系統中的應用系統電壓的波動加上側負荷的變化將引起電壓較大的變動。在實現無功功率就地平衡的前提下，當電壓變動超過定值時，有載調壓變壓器在一定的延時后會動作，對電壓進行調整，并保持電壓的穩定。
1.2 電壓質量
 供電變壓器的任務是直接向負荷中心供應電力，一次側直接接到主電壓網(220 kV及以上)或接到地區供電電網(35～110 kV)。這類變壓器不但向負荷提供有功功率，也往往同時提供無功功率，而且一般短路阻抗也較大。隨著地區負荷變化，如果沒有配置有載調壓變壓器，供電母線電壓將隨之變化。變壓器有載調壓在電力系統中的應用因此，《電力系統技術導則(試行)》規定了“對110 kV及以下變壓器，宜考慮至少有一級電壓的變壓器采用帶負載調壓方式”。因此，對直接向供電中心供電的有載調壓變壓器，在實現無功功率分區就地平衡的前提下，隨著地區負荷增減變化，配合無功補償設備并聯電容器及低壓電抗器的投切，調整分接頭，以便隨時保證對的供電電壓質量。

主變壓器的改造
主變壓器進行有載調壓的現場改造，進一步保證配網電壓質量；此外，有載調壓變壓器可以保持電網運行在較高的電壓水平，優化了無功功率，從而降低了線損，變壓器有載調壓在電力系統中的應用提高了電網效益。

采用相應的技術對策

有載調壓變壓器雖存在一些不足，但只要我們在電網規劃時進行全面的綜合考慮，在系統受到擾動時合理調度，就能揚長避短，發揮其積極作用。變壓器有載調壓現場改造在電力系統中的應用下面是筆者對應用有載調壓變壓器的幾點建議：

a)中試控股對供電變壓器，為提高供電質量，減低線損，宜采用有載調壓方式。。

b)系統出現大擾動，引發電壓大幅度下降時，調度員應及時采取措施，閉鎖有載調壓，并切除部分負荷，消除系統有功和無功缺額，或在系統中設置電壓降低自動減負荷裝置，抵消變壓器控制產生的負面影響，快速動作，限制局部擾動發展為全網或主網事故。

c)根據《電力系統技術導則》規定，除了在電網電壓可能有較大變化的220 kV及以上的降壓變壓器及聯絡變壓器(例如接于出力變化大接于時而為送端，時而為受端的母線等)時，可采用帶負荷調壓方式.

d)對高電壓大容量變壓器(包括升壓變壓器和聯絡變壓器)，為提高本身的可靠性，防止諧振過電壓，也應盡可能不用分接頭，必要時也僅用調節范圍不大的無載調壓方式， 變壓器有載調壓在電力系統中的應用 在變壓器內采用氧化鋅避雷器作吸收過電壓保護。

e)對兩臺并聯運行的有載調壓變壓器，容許在85%變壓器額定負荷電流及以下的情況時進行分接頭變換操作，對85%以上的情況應閉鎖分接頭變換。另外，必須設置可靠的失步保護，確保兩臺變壓器同步切換。

f)嚴格執行“電力系統電壓和無功電力管理條例”。對變壓器分接頭， 變壓器有載調壓在電力系統中的應用 按照其電壓管理范圍，分級管理。各級電力調度部門應根據負荷及潮流的變化，準確下達調整有載調壓變壓器分接頭動作命令，以改善電壓質量。在變化了的分接頭電壓等級下，中試控股自動進行無功補償的投切，以達到系統電壓和無功功率的全面優化管理。
