變頻串聯諧振成套裝置

中試控股技術博士為您解答：頻諧振升壓系統一般采用調節電感感抗的方式在激勵源的作用下使得電抗器和被試品電容諧振，通常稱為調感式；也可以采用在被試品兩端并聯電容器的方式改變被試系統的電容量使得在激勵源的作用下與電抗器諧振，通常稱為調容式；還可以同時改變電抗器的感抗和被試系統的電容量使得系統達到諧振狀態，通常稱為調感調容式。

變頻串聯諧振成套裝置調感式通常采用調節鐵心電抗器的氣隙的方式，可以連續平滑的調節感抗值，操作比較方便。中試控股電容則不能連續的調節，所以現場操作一般使用調感法或調感調容法。

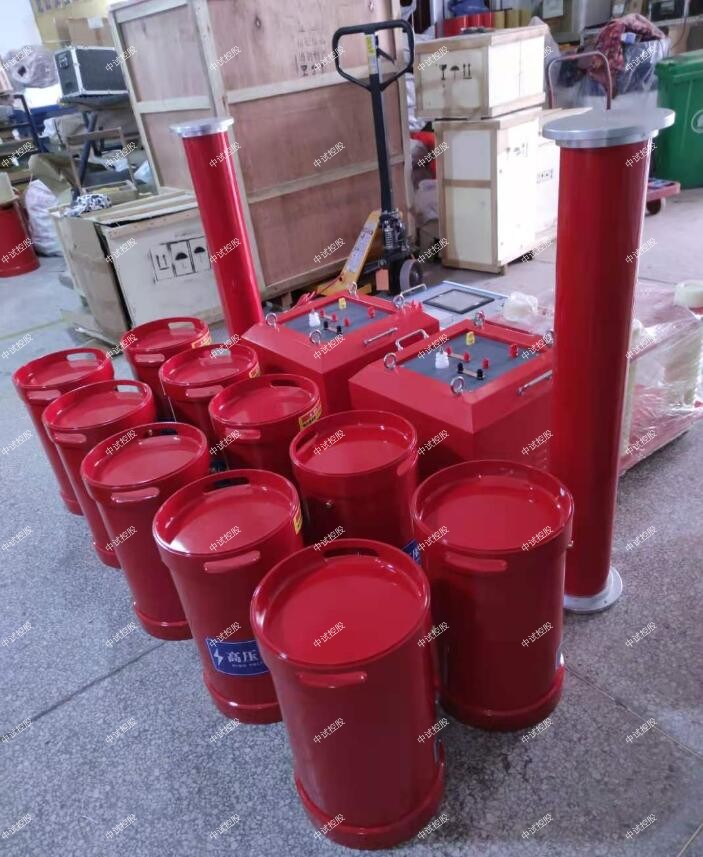

ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置

216指設備能輸出的最大額定容量，單位為kVA

54指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-216kVA/54kV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：54KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源：單相220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006

《高壓諧振試驗裝置》 DL/T 849.6—2004

《電抗器》 GB10229.88

《電力設備預防試驗規程》 DL/T596-1996

《耦合電容器和電容分壓器》 IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2. ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置高壓諧振電抗器（共4臺）：27kV/2A

額定工作電壓：27kV

額定工作電流：2A

額定電感量：45H

連續工作時間：60min

重量：35kg

溫 升：小于60度

工作頻率：30~300Hz

3. ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置激勵變一臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：1 KV/ 3kV;用于10kV交流耐壓試驗;

重量：30kg

4.電容分壓器一臺：DCF-60kV純電容式

自身電容量：2800pF

工作頻率：30～300Hz

不確定度：1.5%

額定電壓:60kV/2800P 重量：10kg

1、10kV電纜 300mm2 長度不大于4km，試驗電壓為22kV，試驗頻率為30Hz～300Hz. 27kV/2A電抗器4臺 并聯

2、10kV開關等，試驗電壓為42kV，試驗頻率為30Hz～300Hz. 27kV電抗器2臺串聯

3、35kV電纜 300mm2 長度不大于2km，試驗電壓為52kV，試驗頻率為30Hz～300Hz. 27kV/2A電抗器2臺串聯2臺并聯

中試控股技術博士為您解答：串聯諧振試驗裝置放電現象

放電現象是一個比較籠統的概念，一般是指在電場作用下，絕緣材料由絕緣狀態變為導電狀態的躍變現象。這種躍變現象可能呈“貫通狀”發生在電極間，即其中 的絕緣材料完全被短接而遭到破壞，此時電極間的電壓迅速下降到甚低至或接近零值稱其為放電;躍變現象也可能發生在電極間的局部區域，使其中的絕緣材 料局部被短接，其余部分仍有良好的絕緣性能，電極間電壓仍能維持一定的數值稱為局部放電。

放電和局部放電可以用于所有電介質及其組合中，然而，放電發生在不同電介質及其組合中時又有特殊的稱呼。當在氣體或液體電介質中，電極間發生的放電稱為火花放電，如在空氣間隙、油間隙發生的放電，確切的說應該是火花放電。

在固體電介質中發生放電時，稱為擊穿。擊穿時，在固體電介質中留下痕跡，使固體電介質失去絕緣性能。如絕緣紙板擊穿時，會在紙板上留下一個孔。

在含有電阻、電感和電容的交流電路中，電路兩端電壓與其電流一般是不同相的，若調節電路參數或電源頻率使電流與電源電壓同相，電路呈電阻性，稱這時電路的工作狀態為諧振。

諧振現象是正弦交流電路的一種特定現象，它在電子和通訊工程中得到廣泛應用，但在電力系統中，發生諧振有可能破壞系統的正常工作。

諧振一般分串聯諧振和并聯諧振。顧名思義，串聯諧振就是在串聯電路中發生的諧振。并聯諧振就是在并聯電路中發生的諧振。

變頻串聯諧振試驗成套裝置諧振時電路中的能量變化

當我們拿到試驗之后，我們要分析試驗的主體是什么，比如：電力電纜、變壓器、GIS組合器還是母線等等，針對不同的內容所施加的電壓不一樣，像同樣是變壓器，中性點接地和不接地的電壓等級就不同，中試控股而且接線也不同，電壓和容量直接影響串聯諧振試驗裝置的配置方案，所說的配置方案也就是連接方式，串聯方式、怎么串聯以及串聯幾個等等。

要想達到串聯諧振的條件是當容抗等于感抗時，即可產生諧振的條件。

串聯諧振試驗中控制逆變器的方法有調幅控制和脈沖調頻控制兩種。脈沖頻率調制方法實現起來比較簡單，可以在下面兩種情況下使用。

1 )如果負載對工作頻率范圍沒有嚴格限制,這時頻率必須跟蹤,但相位差可以存在而不處于諧振工作狀態。

2 )如果負載的Q值較高,或者功率調節范圍不是很大,則較小的頻率偏差就可以達到調功的要求。

電路向電源吸收的 Q=0 ，諧振時電路能量交換在電路內部的電場與磁場間進行。電源只向R能量。

高電壓可能會損壞設備。在電力系統中應避免發生串聯諧振。而串聯諧振在無線電工程中有廣泛應用。

在收音機中，常利用串聯諧振電路來選擇電臺信號，這個過程叫做調諧，下圖即為其典型電路。

②解體，打開放電氣隔，仔細檢查絕緣情況。在采取必要的恢復措施后，方可進行下一次規定耐壓試驗。

變頻串聯諧振成套裝置現場耐壓試驗的結果判斷

(1)如果GIS的每一部件均已按選定的完整試驗程序承受規定的試驗電壓而無擊穿放電，才認為整個GIS通過試驗。

(2)在試驗過程中如果發生擊穿放電，則應根據放電能量和放電引起的各種聲、光、電、化學等放電效應,以及耐壓試驗過程中進行的其它故障診斷技術的試驗結果進行綜合判斷。遇有放電情況，可采取下列步驟：

①規定的電壓，進行重復試驗，如果設備或氣隔還能經受，則該放電是自恢復放電。如果重復試驗電壓達到定值和規定時間時，則認為試品合格，否則按下項進行。
