交流耐壓試驗裝置

中試控股技術博士為您解答：變頻串聯諧振

  ●  滿足發電機交流耐壓試驗要求；

  ●  供電容量幾十分之一、體積小、便于運輸；

  ●  具有過壓、過濾、零位啟動、系統失諧（閃絡）等保護功能；

2、交流耐壓試驗裝置再給你說說電纜耐壓試驗裝置，非常適合110kV電纜耐壓試驗電纜耐壓試驗裝置：

  ● 中試控股電纜耐壓試驗裝置單個部件重量不超過30kg，適合現場搬運；

  ● 電纜耐壓試驗裝置電源采用220V單相電源或380V單電源，方便現場取電；

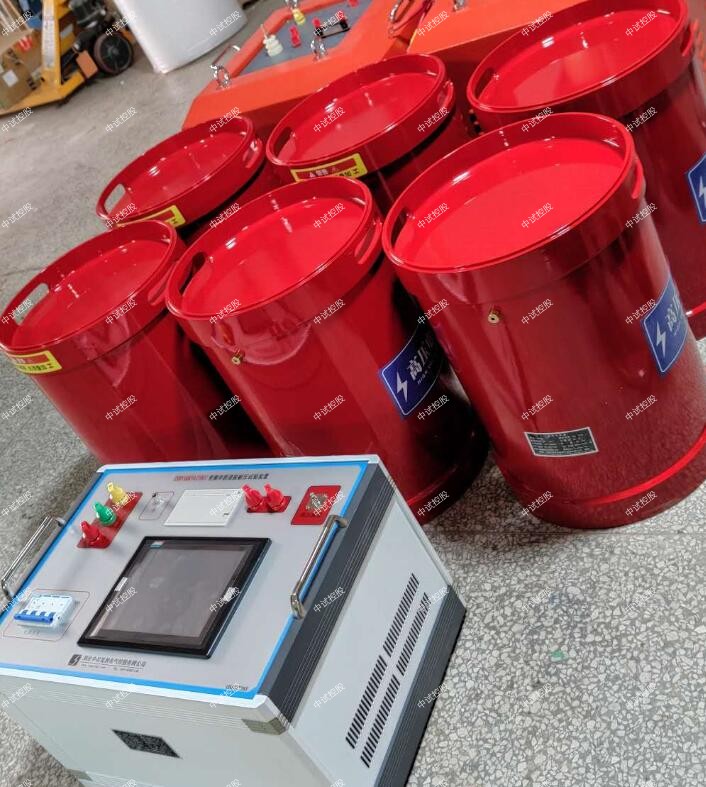

ZSBP-270KVA/108KV變頻串聯諧振耐壓試驗成套裝置

技術指標

1．額定電壓：108KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

80kV-滿足110kV變壓器中性點交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3. ZSBP-270KVA/108KV變頻串聯諧振耐壓試驗成套裝置允許連續工作時間：額定條件下一次工作15分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6.  中試控股水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．ZSBP-270KVA/108KV變頻串聯諧振耐壓試驗成套裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564―2003

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：15kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2.   中試控股高壓諧振電抗器（共4臺）：67.5KVA/27KV

額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：48H

ZSBP-270KVA/108KV變頻串聯諧振耐壓試驗成套裝置連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：50kg

3.   激勵變1臺：

額定容量：15kVA

輸入電壓：500V

輸出電壓：2kV， 3kV，

4.電容分壓器一臺：FRC-110kV純電容式

   高壓電容量：2000pF

分壓比：1000:1

   工作頻率：30～300Hz

   誤差精度：1.5%

   額定電壓:110kV

   重量：10kg

激勵變壓器接線用法：

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；

用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；

用于110kV電纜的耐壓裝置，110kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5-6kV；

一．高壓電氣設備的測試

  中試控股通常情況下是需要定期的去進行檢查和測試，以便達到了準確度。了解目前該設備處于什么樣的狀態來做出科學性的判斷。可以用到以下幾種測試儀。

1.直流電阻測試儀。它能夠幫助你快速的測試高壓電氣設備的電流是否達到了穩定值，使得測量的時間大大的縮短了，同時具有自動化程度高，操作簡單等特點，方便了工作人員的操作。

2.回路電阻測試儀。均可以接受電流標準之內的電壓設備測試，儀器具有體積小，抗干擾能力強，操作簡單，精度準確。并且是智能化，人工化全程工作。帶有數據存儲功能。

3.高壓開關特定測試儀。高壓開關特定測試儀能夠完全適用于金屬觸頭的開關，通過測試各種開關動作的時間，速度，和行程來判斷出高壓電氣設備的開關是否正常。

4.變頻串聯諧振試驗裝置。它主要是用于電力電纜，變壓器交流耐壓方面來判斷絕緣性質的質量問題，采用了調節電源頻率的方式實現了諧振，對現場電源的要求是非常的低，試驗特效好。

試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，這屬正常，請排除試品故障后重新啟動。
試品故障排除后，故障顯示燈依然亮，加不上高壓。電源開關兼故障保護重置開關，中試控股請關閉電源，重新啟動，即可升壓。
如發現電壓表數字波動過大時，請檢查連接電纜線兩頭航空插頭7腳屏蔽結頭是否脫焊斷開，如斷開請焊接好。

接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。

交流耐壓試驗裝置從零開始均勻旋轉調壓器手輪升壓。升壓方法有：快速升壓法，即20s逐級升壓法;慢速升壓法，即60s逐級升壓法;極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75%后，再以每秒2%額定試驗電壓的速度升到您所需的額定電壓，并密切注意測量儀表的指示以及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。

試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。

1、操作前應根據被試品的容量及電壓等級，調整好電流繼電器（KA）。
2、合上電源開關，按下送電按鈕接觸器吸合，調壓器帶電電源信號燈滅，送電信號燈亮，此時可以進行升壓試驗。
3、緩慢順時針旋動調壓器手柄并密切注視電壓表（應以每秒3KV的速度升壓為宜）當升壓至被試品規定的耐壓值時應及時按下計時按鈕，并密切注視被試品情況。
4、當達到被試品規定的耐壓時間時臺（箱）內會發出報聲，表示被試品耐壓合格，此時應將調壓器手柄逆時針方向旋動使調壓器歸零。并按下停止按鈕，切斷電源。
5、中試控股在升壓或耐壓試驗過程中，如出現過電壓，應及時逆時針旋動調壓器旋鈕使電壓回到規定值。
