調頻串聯諧振耐壓試驗耐壓儀

時間：2021-10-25

調頻串聯諧振耐壓試驗耐壓儀

中試控股技術博士為您解答：判斷變壓器繞組是否變形方法有以下幾種
1、35KV電力變壓器送電運行調試儀器當繞組短路事故后，中試控股除測量變形外應進行一些常規試驗和特殊試驗。中試控股還要結合短路電流大小和短路時間長短，進行綜合分析判斷變壓器繞組變形情況。
2、為了正確判斷變壓器變形，首先在變壓器安裝時測量繞組變形的原始數據留下，指紋“便于以后比較，試驗項目齊全，短路（電流不經用電器、直接連電源兩極）和頻響法等。
3、頻響法判斷變壓器變形時，除根據三相繞組的頻響特征是否一致外。還應根據繪出的三相波形間的相關系數R值，R值大于1.0，則說明變形不明顯，R值小于1.0，則應引起注意。

調頻串聯諧振耐壓試驗耐壓儀變壓器油是一種絕緣性能杰出的液體介質，是礦物油。其主要效果有三方面：
(1)使變壓器心子與外殼及鐵芯有杰出的絕緣效果，變壓器的絕緣油，是充填在變壓器心子和外殼之間的液體絕緣。充填于變壓器內各部分空隙間，使變壓器外殼內沒有空氣，加強了變壓器繞組的層間和匝間的絕緣強度。同時，對變壓器繞組絕緣起到了防潮效果。
(2)使變壓器運轉中加快冷卻，變壓器的絕緣油在變壓器外殼內，中試控股經過上、基層間的溫差效果，構成油的對流循環。變壓器油可以將變壓心子的溫度，經過對流循環效果經變壓器的散熱器與外界低溫介質（空氣）直接接觸，再把冷卻后的低溫絕緣油，經循環效果回到變壓器心子內部，如此循環，起到了加快冷卻變壓器的效果。

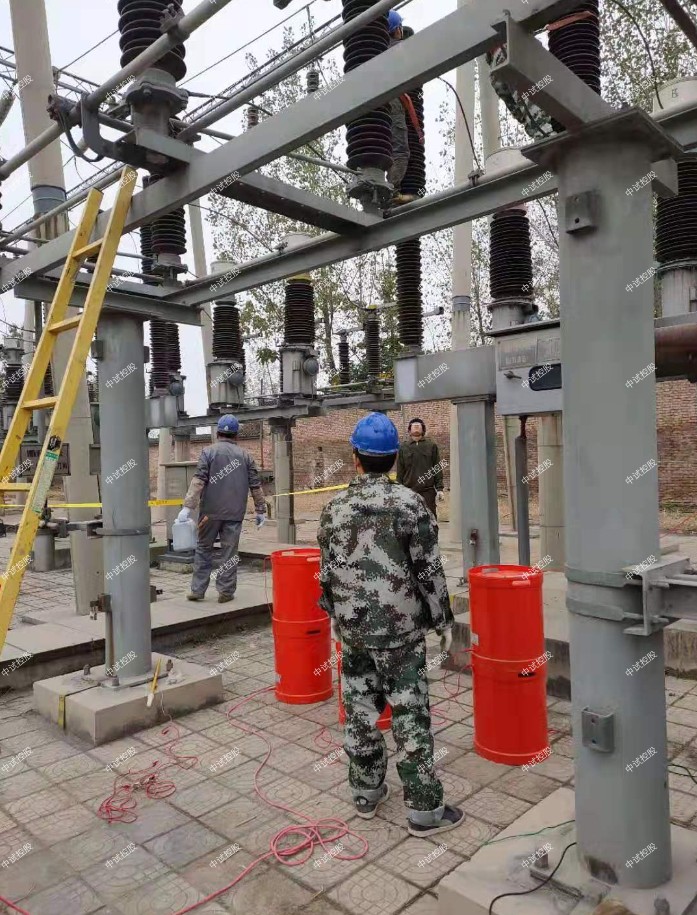

ZSBP-405KVA/54KV變頻串聯諧振成套試驗裝置

一、適用范圍

1．35kV，300平方毫米交聯電纜3000m，電容量≤0.59μF，試驗頻率30-300Hz，試驗電壓52kV。

2、10kV，300平方毫米交聯電纜6000m，電容量≤2.3μF，試驗頻率30-300Hz，試驗電壓22kV。

3.10kV/1000kVA變壓器的交流耐壓試驗，電容量≤0.01μF，試驗頻率45-65Hz，試驗電壓不超過35kV。

5.10kv,35kv所有被試品

6. 環境溫度：－150C –45 0C;

7. 相對濕度：≤90%RH;

8. 海拔高度: ≤2500米；

二、系統主要性能及參數

1、電源電壓： 380V±10%、50Hz；

2、額定容量： 405KVA；

3、輸出電壓： 54KV，

4、輸出電流： 2.5A. 5A 7.5A

5、ZSBP-405KVA/54KV變頻串聯諧振成套試驗裝置輸出電壓波形: 正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍: 30～300Hz ；

9、品質因數: ≥30

10、系統噪聲: ≤60db

11、系統測量精度: 1.0級

12、頻率分辨率: 0.01Hz

13、頻率不穩定度: ≤0.05%

14、環境溫度： -25℃～ +55℃

相對濕度: ≤90%

海拔高度: ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、中試控股具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18 ZSBP-405KVA/54KV變頻串聯諧振成套試驗裝置具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87 << 變壓器和電抗器的聲級測量>>

GB1094 <<電力變壓器>>

ZBK41006-89 <<試驗變壓器>>

GB4208 <<外殼防護等級>>

GB2900 <<電工名詞術語>>

GB5273 <<變壓器、高壓電器和套管的端子>>

GB191 <<包裝儲運標志>>

GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88 <<電抗器>>

IEC358(1990) <<耦合電容器和電容分壓器>>

IEC1000 <<電磁兼容性>>

GB4793-1984 電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源20KW 1臺

a) ZSBP-405KVA/54KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 中試控股額定輸出容量: 20KW

c) 工作電源: 交流220V、50Hz 。

d) 輸出電壓: 0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流: 40A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍: 30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保護：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) ZSBP-405KVA/54KV變頻串聯諧振成套試驗裝置重量： 26Kg

2、勵磁變壓器20KVA 1臺

a) 額定容量: 20KVA

b) 輸入電壓: 500V

c) 輸出電壓： 1.5KV; 3KV；5KV

d) 工作頻率范圍： 30～300Hz

e) ZSBP-405KVA/54KV變頻串聯諧振成套試驗裝置連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止。

h) 重量： 50Kg ;

3、高壓電抗器ZSDK-67.5/27 6臺

a) 額定容量： 67.5KVA

b) 額定電壓： 27KV

c) 額定電流： 2.5A

e) 品質因素： Q≥30

f) 結構：干式；

g) 重量： 60Kg/臺

h) 連續運行時間：≥ 1小時

4、電容分壓器 ZSTRF-60/0.001 1臺

a) 額定電壓： 60KV

b) 工作頻率： 30～300Hz

c) 分壓比： 1000：1

d) 分壓比誤差： ≤1%,

e) 中試控股測量精度：交流有效值1.0級

f) 介質損耗： tgδ≤0.5% ;

g) 重量： 10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）ZSBP-405KVA/54KV變頻串聯諧振成套試驗裝置負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

2）變比測量

3）空載電流及空載損耗

4）短路阻抗和負載損耗

5）絕緣電阻測試

6）溫升試驗：額定容量下運行60min,溫升不大于65K

3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

4、成套裝置試驗

（1）耐壓試驗：1.1額定電壓下，耐壓1min；

（2）短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

調頻串聯諧振耐壓試驗耐壓儀通常常用變壓器的分類可歸納如下：
1、按相數分：
1）單相變壓器：用于單相負荷和三相變壓器組。
2）三相變壓器：用于三相體系的升、降電壓。
2、按冷卻方法分：
1）干式變壓器：中試控股依托空氣對流進行天然冷卻或添加風機冷卻，多用于高層建筑、高速站點用電及部分照明、電子線路等小容量變壓器。
2）油浸式變壓器：依托油作冷卻介質、如油浸自冷、油浸風冷、油浸水冷、逼迫油循環等。
3、按用途分：
1）電力變壓器：用于輸配電體系的升、降電壓。
2）儀用變壓器：如電壓互感器、電流互感器、用于丈量外表和繼電保護設備。
3）實驗變壓器：能發生高壓，對電氣設備進行高壓實驗。

4）特種變壓器：如電爐變壓器、整流變壓器、調整變壓器、電容式變壓器、移相變壓器等。

按繞組方式分：
1）雙繞組變壓器：用于銜接電力體系中的兩個電壓等級。
2）三繞組變壓器：通常用于電力體系區域變電站中，銜接三個電壓等級。
3）自耦變電器：用于銜接不一樣電壓的電力體系。也可做為普通的升壓或降后變壓器用。
5、按鐵芯方式分：
1）芯式變壓器：用于高壓的電力變壓器。
2）非晶合金變壓器：非晶合鐵芯變壓器是用新式導磁，空載電流降低約80%，是節能作用較理想的配電變壓器，中試控股格外適用于農村電網和發展中區域等負載率較低地方。
3）殼式變壓器：用于大電流的特殊變壓器，如電爐變壓器、電焊變壓器；或用于電子儀器等的電源變壓器。
