220kv變頻耐壓機

中試控股技術博士為您解答：在現實中得到很多人的認可與肯定，相關從業人員對它的認可度非常高，就是因為它是電路在架設過程中必不可少的一種儀器。要知道，人們要知道電路中的電流與其他的能源也有著一定的相似之處，那就是它在運輸過程中是有一定的損耗的，在長距離運輸過程中，電流和電壓都會出現一定的變化，如果不能控制其變化，使得它在到達目的地時擁有令人滿意的數值，是很容易給人們所使用的電器以及各種各樣的儀器影響的。



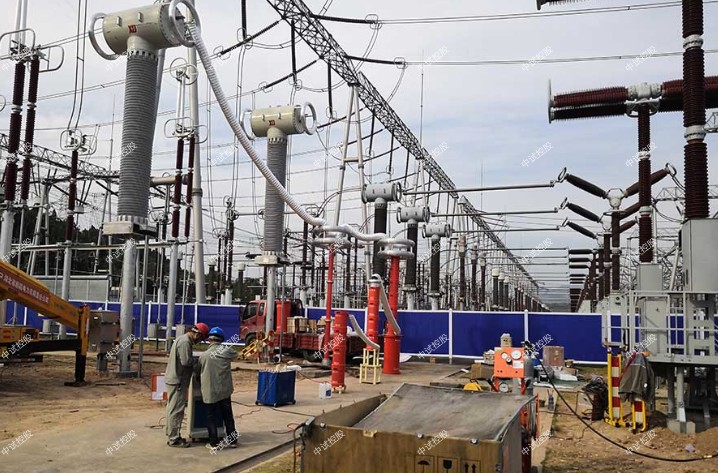

ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置

一、適用范圍

1、8.7~15kV交聯電纜交流耐壓試驗，被試品：10kV電纜300mm2交聯銅芯電纜。最大長長不小于5公里。

二、系統主要性能及參數

1、電源電壓：   220V/380V±10%、50Hz；

2、額定容量：   220KVA；

3、輸出電壓：     22KV，

4、輸出電流：     10A

5、輸出電壓波形:  正弦波；

6、ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍:     30～300Hz ；

9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的國家標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源20KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 20KW

c) 工作電源:      交流220V/380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量：24Kg

2、 勵磁變壓器20KVA            1臺

a) 額定容量:    20KVA

b) 輸入電壓:     500V

c) 輸出電壓：  2KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    120Kg ;

3、高壓電抗器 ZSDK-44/22           5臺

a) 額定容量：   44KVA

b) 額定電壓：   22KV

c) 額定電流：  2A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量：  55Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-60/0.003                 1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

1.在測量中間，人不要觸試品。

   2.如果測試線短路，高低壓接反，會熔斷保險。保險熔斷后，如果進行測量，在顯示“正在測量，請等待!”后停住。請關機，更換相同容量的保險，重測。

   3.連線要保護接觸良好。儀器應良好接地!

   4.的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線，如果電源干擾還是較大，可以由交流凈化電源線儀器充電。交流凈化電源的容量大于200VA即可

   5.工作時，如果出現液晶顯示紊亂，按所有按鍵均無響應，或者測量值與實際值相差很遠，請按復位鍵，或者關掉電源，再重新操作

   6.如果顯示器沒有字符顯示，或顏色很淡，請調節亮度電位器至合適位置。

   7.在陰暗地方工作，可以打開背光，為減小顯示器功耗，背光不是很亮。

   8.應存放在干燥通風處。

所有操做均可在中文菜單提示下完成;
2、量程寬，可測變比1-2000(自動切換);精度高，變比1-500范圍內測量精度0.2%;501-2000范圍內測量精度0.5%;
3、標定參數只需輸入一次;在不知變比的情況下也可以測量(但是此時不能正確計算誤差);
4、可以從1分接開始，連續測完所有分接位，測試數據能自動存儲，特別適合多級有載調壓變壓器;
5、測試形式靈活，可以單測一個分接位也可以連續測多個分接位;
6、高低壓接反時，儀器能自動判斷停止測試，并提示：“高低壓接線反”;
7、當試品有短路時，按動測量鍵后，儀器顯示：“測試電源故障”，儀器有保護，停止供電;



220kv變頻耐壓機在選中‘參數設置’功能時首先進入?yún)?shù)設置屏。



在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、設置日期、設置時間等。顯示屏最下一行為提示行，提示操作人員如何進行操作，在圖四界面下，按上下鍵移動光標，按【確定】鍵所選參數項顏色發生變化，按數字鍵輸入所需的參數后按【確定】鍵設置參數生效，所選參數項顏色回復正常，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：



? 試品編號：指被測變壓器的編號，最多可輸入6位。



? 額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值



? 分接總數：指變壓器分接開關總的檔位數



? 等分接級：變壓器每檔調整的電壓百分比。



? 設置日期：設置當前的日期。



? 設置時間：設置當前的時間。
