35kv電纜耐壓試驗儀

中試控股技術博士為您解答：串聯諧振逆變器在換流時，晶閘管是自然關斷的，關斷前其電流已逐漸減小到零，因而關斷時間短，損耗小。

中試控股并聯諧振逆變器在換流時，晶閘管是在全電流運行中被強迫關斷的，電流被迫降至零以后還需加一段反壓時間，因而關斷時間較長。

串聯諧振逆變器的負載電路對電源呈現低阻抗，要求由電壓源供電。當逆變失敗時，浪涌電流大，保護困難。并聯諧振逆變器的負載電路對電源呈現高阻抗，要求由電流源供電。在逆變失敗時，沖擊不大，較易保護。

110KV電力工程試驗設備串聯諧振逆變器的輸入電壓恒定，輸出電壓為矩形波，輸出電流近似正弦波，換流是在晶閘管上電流過零以后進行，因而電流總是超前電壓一φ角。并聯諧振逆變器的輸入電流恒定，輸出電壓近似正弦波，輸出電流為矩形波，換流是在諧振上電壓過零以前進行，負載電流也總是越前于電壓

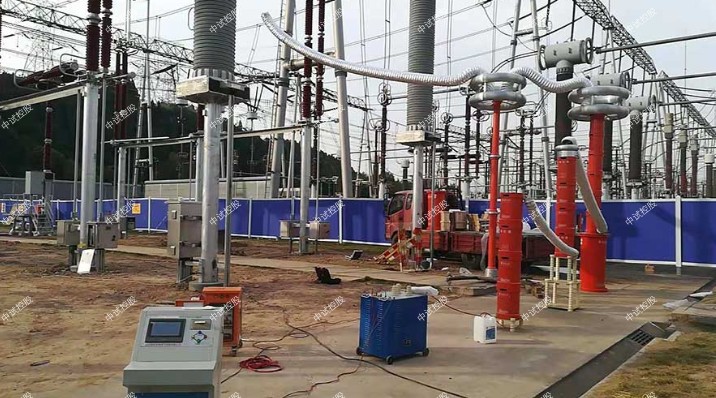

ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置

適用范圍

1．10kV/300mm2電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓試驗

3. 滿足10kV級的發電機和交流電動機的交流耐壓試驗

一、ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置系統主要性能及參數

1、電源電壓：   380v/220V±10%、50Hz；

  2、額定容量：  88KVA；

  3、輸出電壓：     44KV，22KV，

  4、輸出電流：     2A，  ，4A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、中試控股頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

二、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<中試控股耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

三、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重  量： 16Kg

2、 勵磁變壓器8KVA            1臺

a) ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

h) 重   量：    55Kg ;

3、高壓電抗器 DK-44/22         2臺

a) 額定容量：   44KVA

b) 額定電壓：   22KV

c) 額定電流：  2A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-60/0.003                1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 中試控股分壓比誤差：  ≤1%,

e) ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

串聯諧振逆變器的晶閘管所需承受的電壓較低，用380v電網供電時，采用1200v的晶閘管就行。并聯諧振逆變器的晶閘管所需承受的電壓高，其值隨功率因數角φ增大，而迅速增加。

串聯諧振逆變器可以自激工作，也可以他激工作。而并聯諧振逆變器一般只能工作在自激狀態。

它適用于63kV~500kV電力變壓器的內部結構故障檢測。

變壓器設計完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

35kv電纜耐壓試驗儀變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使中試控股變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并中試控股變壓器繞組變形測試儀，就是這樣一種變壓器內部故障無損檢測設備。

在串聯諧振逆變器中，晶閘管的觸發脈沖不對稱，不會引入直流成分電流而影響正常運行；而在中試控股并聯諧振逆變器中，逆變晶閘管的觸發脈沖不對稱，則會引入直流成分電流而引起故障。

串聯諧振逆變器起動容易，適用于頻繁起動工作的場合；而并聯諧振逆變器需附加起動電路，起動較為困難。

串聯諧振逆變器的輸入電壓恒定，輸出電壓為矩形波，輸出電流近似正弦波，換流是在晶閘管上電流過零以后進行，因而電流總是超前電壓一φ角。并聯諧振逆變器的輸入電流恒定，輸出電壓近似正弦波，輸出電流為矩形波，換流是在諧振上電壓過零以前進行，負載電流也總是越前于電壓一φ角。

35kv電纜耐壓試驗儀負載電路對電源呈現低阻抗，要求由電壓源供電。當逆變失敗時，浪涌電流大，保護困難。并聯諧振逆變器的負載電路對電源呈現高阻抗，要求由電流源供電。在逆變失敗時，沖擊不大，較易保護。
