工頻耐壓交流試驗裝置

時間：2022-08-30

中試控股技術博士研究所團隊為您解答：工頻耐壓交流試驗裝置

50Hz 工頻耐壓試驗儀特征

先進技術試驗變壓器采用分隔油道的方法，可增加耐壓擊穿強度，減小體積

變頻調速，升壓速率可調，精確升壓，誤差不超過1%

當發生絕緣擊穿時，系統速斷保護，并瞬間鎖定擊穿時的電壓電流值，保留事故數據
試驗區內設置紅外線報警裝置，當有人員誤入試驗區域內，系統報警，切斷電路。
根據試驗電流電壓關系，系統自動升壓，當遇到特別現象時，儀器自動識別被試品絕緣狀況，提醒用戶停止升壓，斷開主電路
CQSB老化試驗用工頻試驗變壓器是根據國家新電力行業標準而設計的、性能先進的新型耐壓試驗設備。用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。它是鑒定電力設備絕緣強度的嚴格、有效和直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。

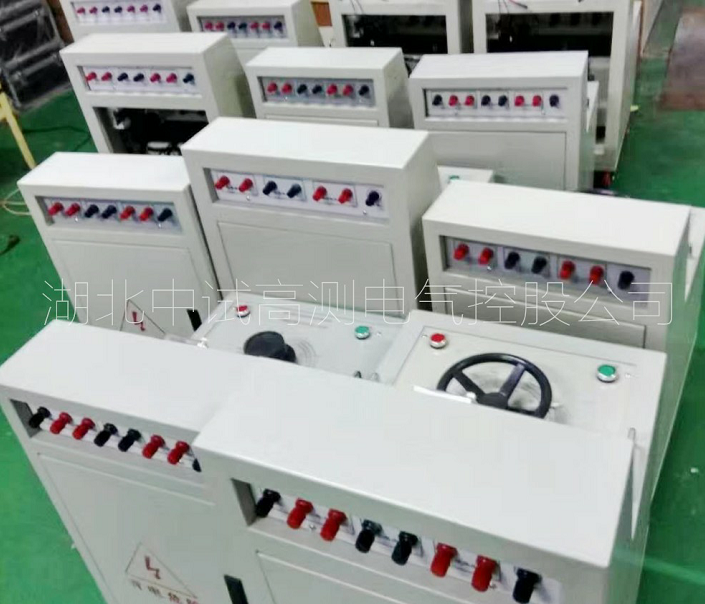

控制箱（臺）參數

型號規格	容量（ kVA ）	輸入電源			輸出電壓		重量（ kg ）
型號規格	容量（ kVA ）	相數	（ V ）	（ A ）	（ V ）	（ A ）	重量（ kg ）
CQSB-2/200	2	LN	220	9 .1	0-250	8	14
CQSB-3/200	3	LN	220	13.6	0-250	12	16
CQSB-5/200	5	LN	220	22.7	0-250	20	18
CQSB-10/200	10	LN	220	45.5	0-250	40	80
CQSB-15/400	15	AB	380	39.5	0-430	34.9	90
CQSB-20/400	20	AB	380	52.6	0-430	46.5	100
CQSB-25/400	25	AB	380	62.5	0-430	58.1	120
CQSB-30/400	30	AB	380	78.9	0-430	69.8	140
CQSB -50/400	50	AB	380	131.5	0-430	116.63	160
CQSB -100/400	100	AB	380	263	0-430	232.5	200
說明： 1 、如有特殊參數要求，可按用戶的技術參數進行設計制作。 2 、輸出容量為 5kVA 以下（含 5kVA ）時控制部分為箱式，其它都為臺式。

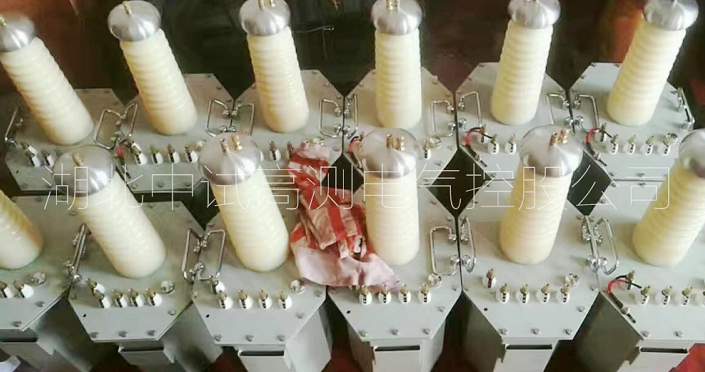

試驗變壓器參數

規格	容量	低壓側		高壓側		高壓側（交直流變壓器）		測量變比	30 分鐘溫升	阻抗電壓	空載電流	重量
	容量	電壓	電流	交流輸出		直流輸出			30 分鐘溫升	阻抗電壓	空載電流	重量
	kVA	V	A	電壓 kV	電流	電壓 kV	電流		℃	％	％	kg
1.5/50	1.5	200	7.5	50	30	70	21.4	500	10	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	10	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	10	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	10	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	10	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	10	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	10	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	10	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	10	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	10	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	10	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	10	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	10	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	10	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	10	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	10	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	10	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	10	8	<4	340
說明： 1 、如有特殊參數要求，可按用戶的技術參數進行設計制作。 2 、上表的重量以油浸式試驗變壓器為例，干式試驗變壓器和充氣式試驗變壓器稍有不同。

1、控制部分：箱式、臺式、柜式
2、試驗變壓器：干式、氣式、油式
3、特殊定制：一體式
4、本公司可按客戶需求定制
