中試控股技術研究院魯工為您講解：變壓器的耐壓試驗裝置（源頭大廠推薦）

ZSYD(JZ)工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

參考標準：DL/T 474.4-2018

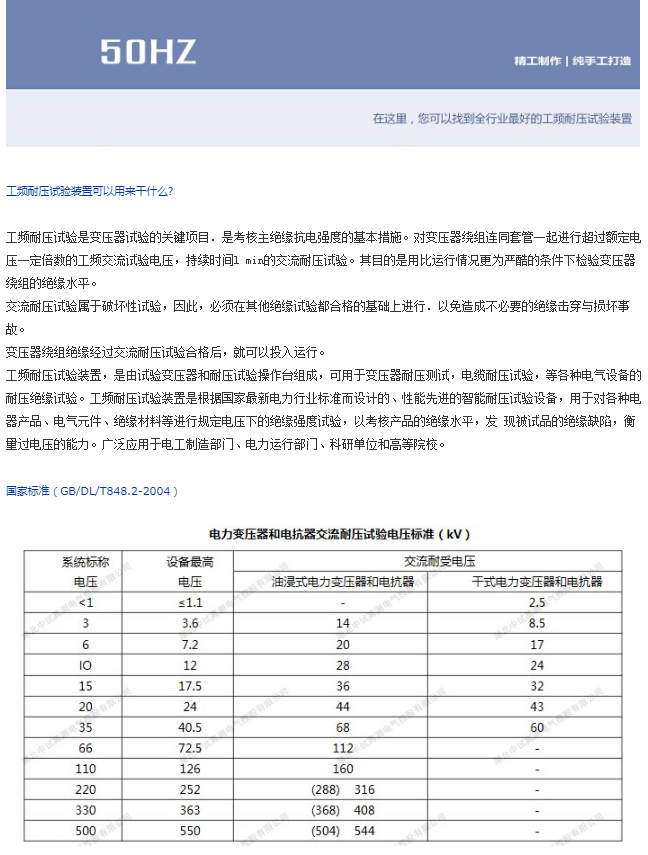

簡易讀懂：工頻耐壓試驗裝置可以做什么?

工頻耐壓成套裝置：工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSYDJC-20KVA/300KV串級變壓器及控制臺
友情提示：設備使用前務必按圖示要求可靠接地！
一、 概述
本套產品是由高壓試驗變壓器2臺、控制臺1臺、100KV絕緣支架1個四部分組成。其性能優越、功能多，體積小，使用可靠，外形美觀，操作維修方便。
二、 結構及面板布置示意圖
操作臺為臺式結構，殼體為冷扎鋼板結構，面板采用鋁合金拉絲工藝，面板元件布置如下：
1—停止按鈕           2—計時按鈕         3—啟動按鈕
 4—輸出調節          5—零位指示          6—工作指示
 7—聲光報警          8—電源指示          9—高壓電壓
 10—計時整定   11—高壓泄漏電流指示（定制，通用操作臺無）
12—電流倍率/切除   13—低壓電流   14—過流保護整定   15—電源輸入端子  16—電壓輸出端子  17—儀表端子      18—高壓端子(定制，通用無)   19—接地
具體元件布置以實物為主
變壓器為八角形鋼板結構，表層噴塑國際流行色，具有結構合理、外形美觀、移動方便等特點。
變壓器結構示意圖如下：
20—油塞蓋  21—輸入  22—儀表  23—高壓尾   24—均壓球  25—150KV高壓輸出接線端子   26-串級接線端子
三、主要技術參數：
ZSYDJC-20KVA/150KV高壓試驗變壓器參數：
容量：20KVA
輸入電壓：AC400V  50Hz
輸入電流：50A
輸出電壓：AC150KV
輸出電流：AC133mA
串級電壓：400V



ZSYDJ-10KVA/150KV高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC400V  50Hz
輸入電流：25A
輸出電壓：AC150KV
輸出電流：AC66.6mA

工頻耐壓試驗中試驗變壓器容量的選擇方法
試驗變壓器的容量這么選擇，是很多電力檢測試行業一線使用人員困擾的問題，在選擇試驗變壓器的過程中，一般是由試驗變壓器生產企業提供的使用說明，已經推薦的容量。而在實際的使用過程中，試驗變壓器的容量是否合適，是否在運行狀態，能否滿足其他檢測試驗的要求呢？
首先，根據我們的試驗需求，通過計算是可以得到適合的容量的，標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----標稱試驗變壓器容量（KVA）
Vn----試驗變壓器的額定輸出高壓的有效值（KV）
K-----安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct----被試品的電容量（PF）
ω----角頻率，ω=2πf，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：簡單的橋式或懸式絕緣子 幾十微法
簡單的分級套管 100–1000PF
電壓互感器 200–500PF
電力變壓器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高壓電力電纜和油浸紙絕緣 250–300PF/m
氣體絕緣 -60PF/m
封閉變電站，SF6氣體絕緣 100–10000PF
對于不同的試驗電壓Vn，選擇不同的（適當的）安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50–100KV   K=4  Vn = 150–300KV  K=3  Vn > 300KV   K=2
該試驗變壓器容量的計算公式，適用于各種試驗變壓器檢測試驗的場合，根據被試驗品所需要的電壓及安全容量，來選擇合適容量的試驗變壓器。在保障檢測試驗安全的前提下，選擇合適的試驗變壓器，同時滿足不同容量的試驗需求。

工頻耐壓試驗裝置選型表如下：

根據部頒標準定，我國試驗變壓器的電壓等級有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

工頻耐壓試驗裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。
