工頻試驗變耐壓設備（中試源頭工廠）
時間：2023-02-27
中試控股技術研究院魯工為您講解：工頻試驗變耐壓設備（中試源頭工廠）
ZSYD(JZ)工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
參考標準：DL/T 474.4-2018
簡易讀懂：工頻耐壓試驗裝置可以做什么?

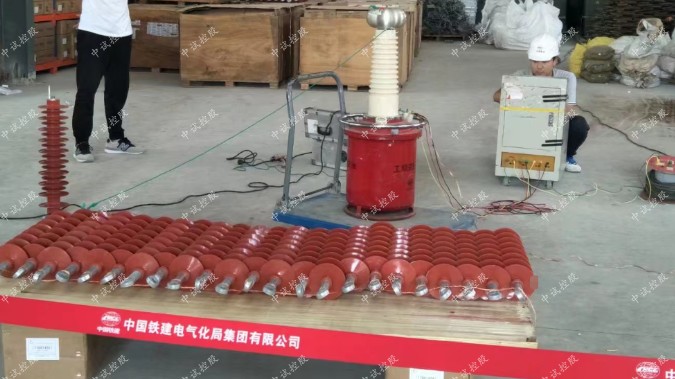

工頻耐壓成套裝置：工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSYD(JZ)-3kVA/50kV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)
主要技術參數：
高壓試驗變壓器參數：
容量：3KVA
輸入電壓：AC200V 50Hz
輸入電流：15A
輸出電壓：AC：50KV DC70KV
輸出電流：AC:100mA DC:71.4mA
控制箱參數：
容量:3KVA
輸入電壓:AC220V 50Hz
輸入電流:13A
輸出電壓:0～250V
輸出電流:0～15A
ZSYDJC-20KVA/150KV高壓試驗變壓器參數：
容量：20KVA
輸入電壓：AC400V 50Hz
輸入電流：50A
輸出電壓：AC150KV
輸出電流：AC133mA
串級電壓：400V
ZSYDJ-10KVA/150KV高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC400V 50Hz
輸入電流：25A
輸出電壓：AC150KV
輸出電流：AC66.6mA
工頻耐壓試驗裝置選型表如下：
根據部頒標準定，我國試驗變壓器的電壓等級有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等
工頻耐壓試驗裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。
中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。
中試控股踐行“精細制造，深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

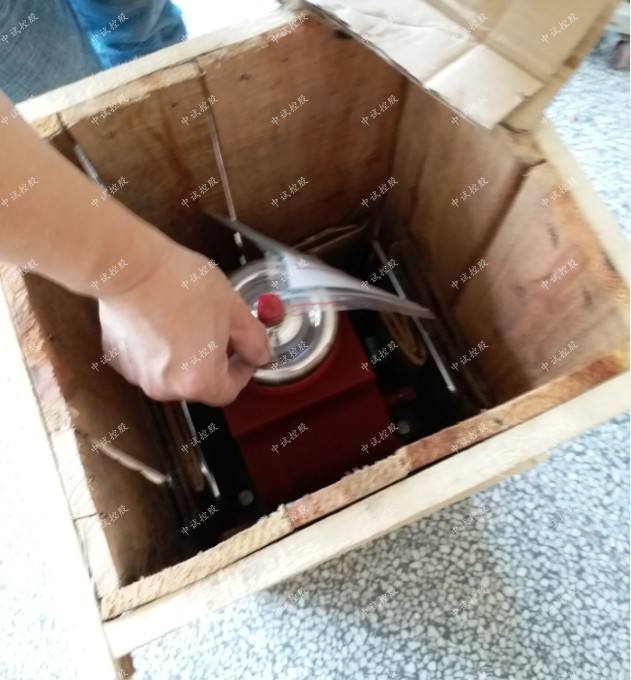

干式試驗變壓器產品具有重量輕，體積小，造型美觀，性能穩定，使用攜帶方便等特點，特別適用于現場操作使用，國內更新換代的新型交直流兩用高壓試驗變壓器。本系列產品適用于電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。
二、結構：
干式試驗變壓器變壓器，利用先進的生產設備，采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝，和同類產品油浸式變壓器相比，明顯地降低重量，減少體積，質量上提高了絕緣強度和抗濕程度，并有效地削弱了漏磁而大大加強。
三.技術指標:
>阻抗電壓：12%
>輸出電壓波形：工頻、正弦波
>外表溫升：55℃
>空載損耗：0.2%~0.35%
>允許連續過行時間：1/小時
>間續運行時間：連續
增值服務
- 三年質保,一年包換,三個月試用
