中試控股技術研究院魯工為您講解：電容器耐壓裝置（源頭大廠）

ZSYD(JZ)工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

參考標準：DL/T 474.4-2018

簡易讀懂：工頻耐壓試驗裝置可以做什么?

工頻耐壓成套裝置：工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSYDJC-20KVA/300KV串級變壓器及控制臺
友情提示：設備使用前務必按圖示要求可靠接地！
一、 概述
本套產品是由高壓試驗變壓器2臺、控制臺1臺、100KV絕緣支架1個四部分組成。其性能優越、功能多，體積小，使用可靠，外形美觀，操作維修方便。
二、 結構及面板布置示意圖

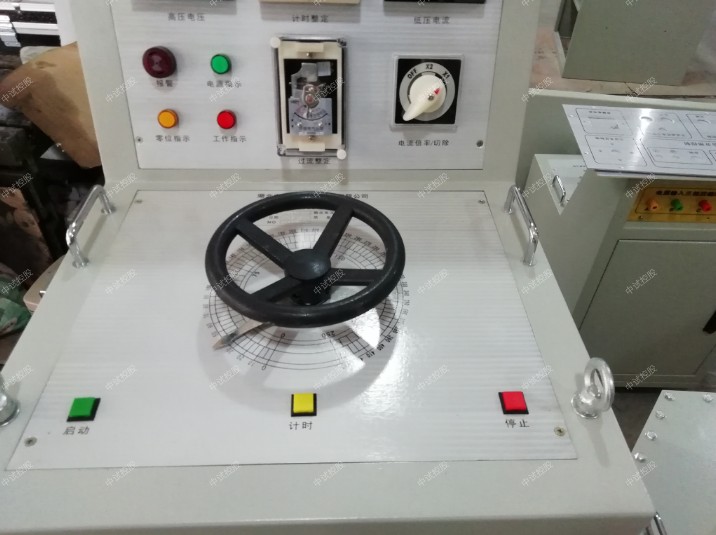

操作臺為臺式結構，殼體為冷扎鋼板結構，面板采用鋁合金拉絲工藝，面板元件布置如下：
1—停止按鈕           2—計時按鈕         3—啟動按鈕
 4—輸出調節          5—零位指示          6—工作指示
 7—聲光報警          8—電源指示          9—高壓電壓
 10—計時整定   11—高壓泄漏電流指示（定制，通用操作臺無）
12—電流倍率/切除   13—低壓電流   14—過流保護整定   15—電源輸入端子  16—電壓輸出端子  17—儀表端子      18—高壓端子(定制，通用無)   19—接地
具體元件布置以實物為主

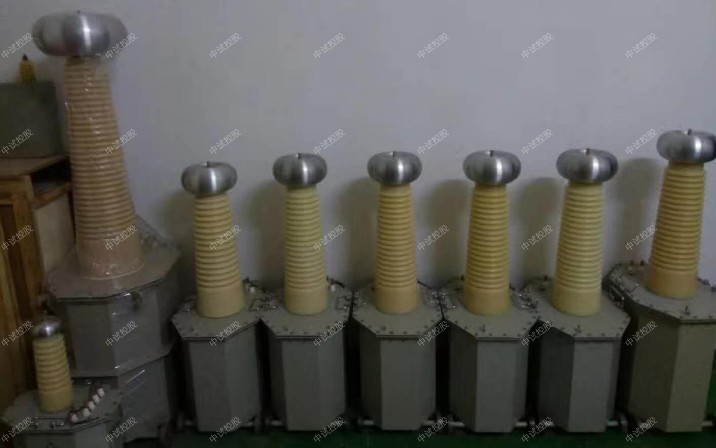

變壓器為八角形鋼板結構，表層噴塑國際流行色，具有結構合理、外形美觀、移動方便等特點。
變壓器結構示意圖如下：
20—油塞蓋  21—輸入  22—儀表  23—高壓尾   24—均壓球  25—150KV高壓輸出接線端子   26-串級接線端子

控制臺原理示意圖
符號說明：
X1，X2——電源輸入端子  X3，X4——電壓輸出端子        X5，X6——儀表輸入端子      X7——外殼接地端子
FU1，FU2——主回路保險      FU3，FU4——控制回路保險
SQ——調壓器零位開關        SB1——啟動按鈕
SB2——停止按鈕             SB3——計時按鈕
KM——主回路接觸器          KA——過流繼電器
KT——時間繼電器            SA——轉換開關
T——調壓器                 TA——電流互感器
HY——零位指示燈（黃燈）   HG——電源指示燈（綠燈）      HR——工作指示燈（紅燈）    PV——高壓電壓指示
PA——低壓電流指示          KM1～KM5——接觸器觸點

工頻耐壓試驗裝置選型表如下：

根據部頒標準定，我國試驗變壓器的電壓等級有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

工頻耐壓試驗裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
