中試控股技術研究院魯工為您講解：干式耐壓試驗儀（大型實力榜）

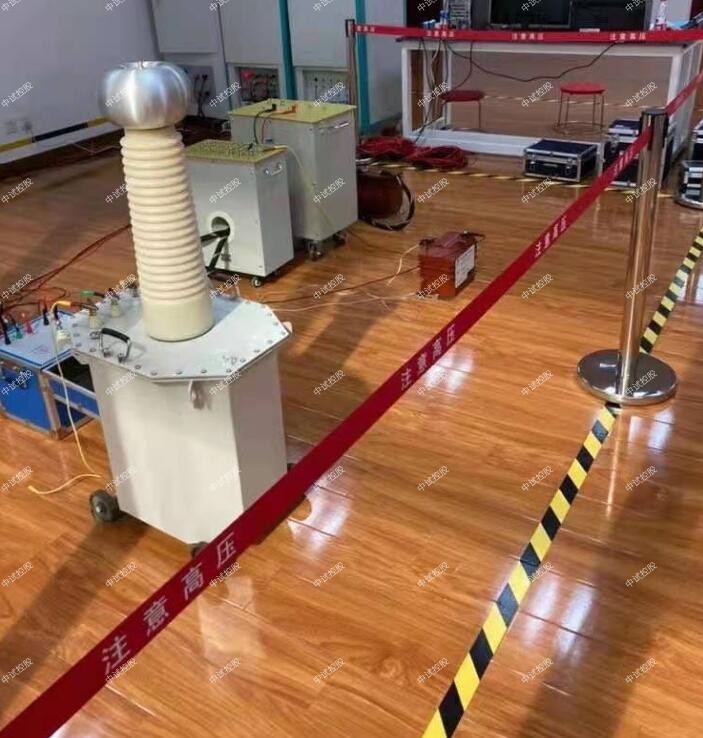

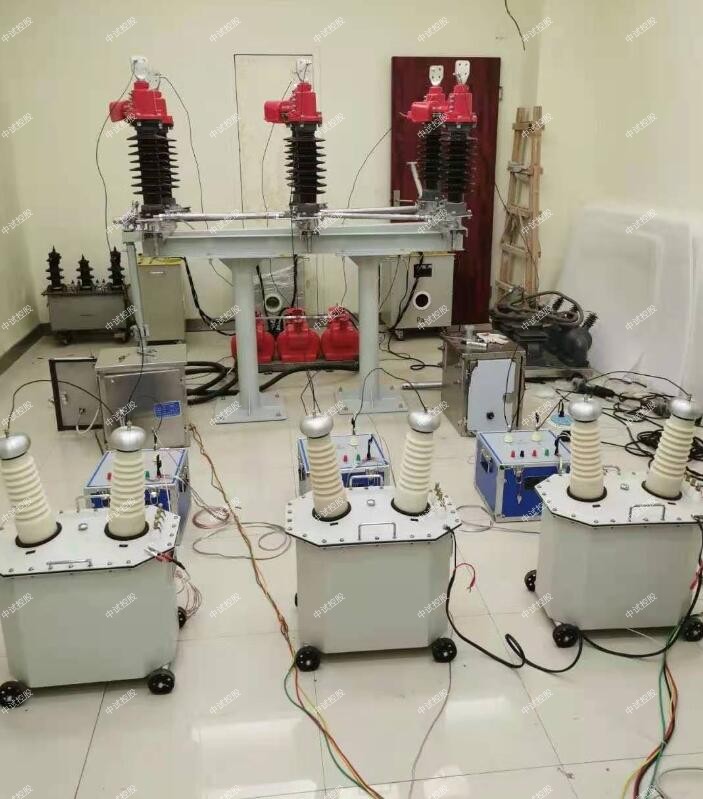

ZSYD(JZ)工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

參考標準：DL/T 474.4-2018

簡易讀懂：工頻耐壓試驗裝置可以做什么?

工頻耐壓成套裝置：工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

以上列出不同的Vn所選用的K值供參考
Vn = 50–100KV   K=4  Vn = 150–300KV  K=3  Vn > 300KV   K=2
該試驗變壓器容量的計算公式，適用于各種試驗變壓器檢測試驗的場合，根據被試驗品所需要的電壓及安全容量，來選擇合適容量的試驗變壓器。在保障檢測試驗安全的前提下，選擇合適的試驗變壓器，同時滿足不同容量的試驗需求。

ZSYD(JZ)-15KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
高壓試驗變壓器參數：
容量：15KVA
輸入電壓：AC400V  50Hz
輸入電流：37.5A
輸出電壓：AC100KV AC140KV
輸出電流：AC:150mA   AC:107mA

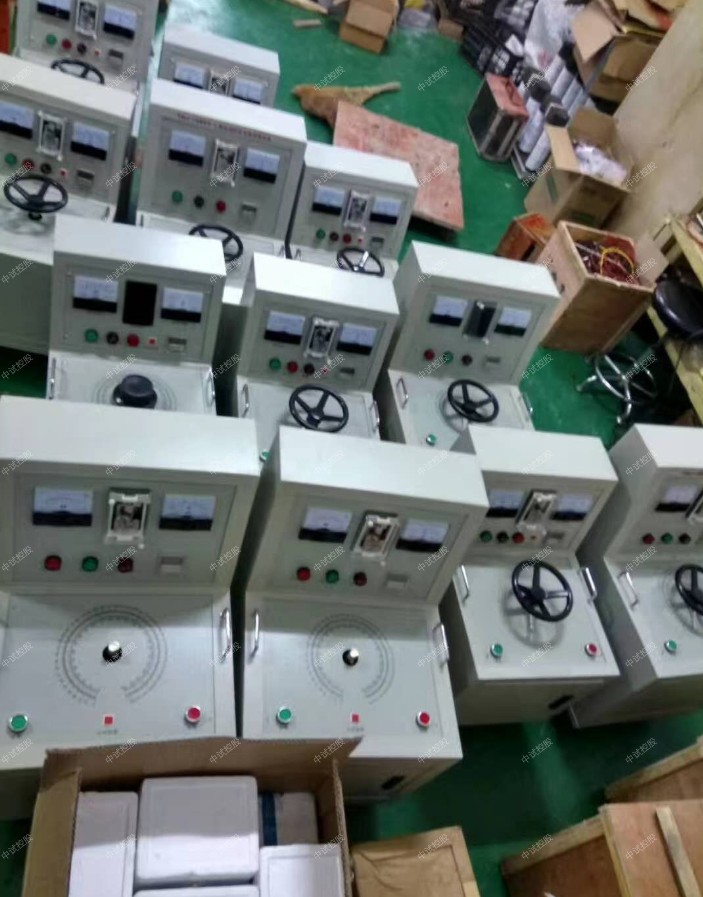

控制臺參數：
容量:15KVA
輸入電壓:AC380V 50Hz
輸入電流:39.5A
輸出電壓:0～430V
輸出電流:0～37.5A


因為工頻耐壓試驗屬于破壞性試驗，試驗電壓高，所以必須嚴格遵守下列操作步驟，以免出現人身傷亡事故和設備的損壞。
   （1）將變壓器各繞組接地放電，對大容量變壓器應充分放電（5min）拆除或斷開變壓器對外的一切連線。
   （2）進行接線，檢查試驗接線正確無誤三相變壓器被試繞組所有出線套管應短接后加電壓，非加壓繞組所有出線也應短接并可靠接地。調壓器在零位。被試變壓器外殼和非加壓繞組應可靠接地，試驗回路中過電流和過電壓保護應整定正確、可靠。油浸變壓器的套管、升高座、人孔等部位均應充分排氣，避免器身內殘存氣泡的擊穿放電。變壓器本體所有電流互感器二次短路接地。
   （3）合上試驗電源，不接試品升壓，將球隙的放電電壓整定在1.1～1.15倍額定試驗電壓所對應的放電距離。
   （4）斷開試驗電源，降低電壓為零，將高壓引線接上試品，接通電源，開始升壓進行試驗。
   （5）升壓必須從零（或接近于零）開始切不可沖擊合閘。升壓速度自75％試驗電壓開始應均勻升壓，約為每秒2％試驗電壓的速率升壓。升壓過程中應密切監視高壓回路和儀表指示，監聽被試品有何異響。升至試驗電壓，開始計時并讀取試驗電壓。耐壓60s后，迅速均勻降壓到零，然后切斷電源，放電、掛接地線。試驗中如無破壞性放電發生，則認為通過耐
   （6）試驗后必須對設備充分放電，再拆除試驗接線。
壓試驗。
   （6）試驗后再次測量絕緣電阻，其值應該正常，較試驗前下降不大于30%。

工頻耐壓試驗裝置選型表如下：

根據部頒標準定，我國試驗變壓器的電壓等級有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

工頻耐壓試驗裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
