中試控股技術研究院魯工為您講解：整流變壓器變比測試儀

ZSBC-VI 變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：變壓器變比測試儀可以做什么?

變壓器變比測試儀：用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗；完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測；測試主變并列運行狀態的變比測試儀。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

首次在變比測量中引入測量相角的概念，能測量高壓側與低壓側任意角度的相角。
能進行主變并列運行測試，真正實現變壓器并列運行參數的檢測。
抗振性好：軍品接插件的使用增強了抗振性能。
采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。

參數
1、變比測量范圍：0.8~10000。
2、測量速度快：8秒完成三相測試。
3、測量精度: 高壓側電壓的測量精度0.05%
      低壓側電壓的測量精度0.1%
      變比測量精度 0.1%
4、攜帶方便、適合野外作業。
5、工作電源：AC220V ±10%  DC12.6V
6、重量：3Kg
革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。
本儀器所用的測試源是數字合成的標準正弦數字源，失真度小，不受工作電源的影響。
攜帶方便：體積小，重量輕。
該儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。
儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

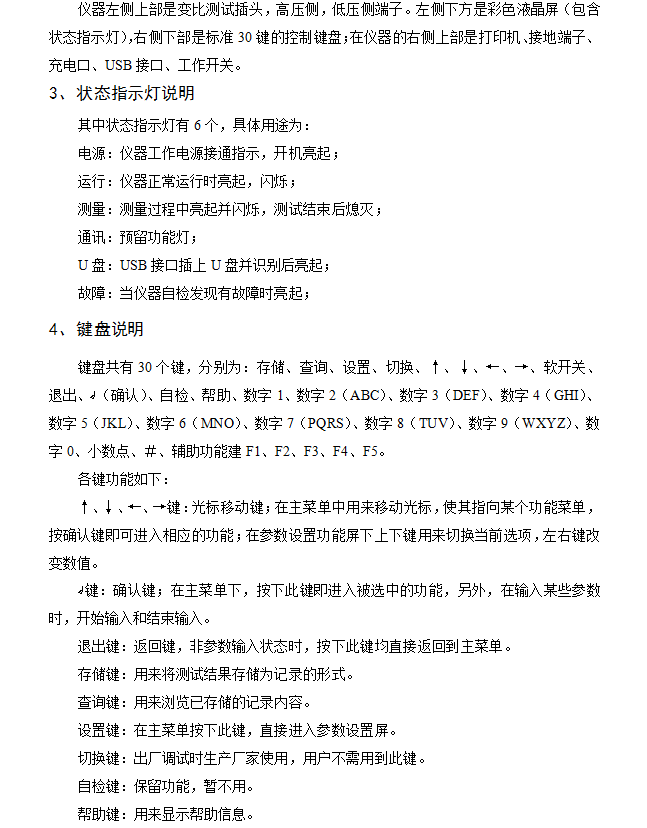

變壓器變比測試儀相關面板圖如下：

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障

變壓器變比測試儀：根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

中試控股變壓器變比測試儀可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角。

中試控股踐行“精細制造，深耕技術”產出變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

中試電力詳細講解在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國網

的預防性試驗規程，要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數

不直觀，且要進行必要的換算，測試結果只為一相變比的值。本手持式變壓器變比測試儀克服了傳統變比

電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，供電采用鋰電供電，方便現場使用，具有中文

菜單提示功能，操作簡便直觀，一次完成三相變比測試，測試速度快，準確度高。

2 性能特點

2.1 交直流兩用：鋰電池供電或者220V交流充電器供電自適應。

2.2 一次充電，可連續測量100臺變壓器變比組別。

2.3 智能充電管理，剩余電量顯示，低電量報警，背光自動調節，節省電量。

2.4 全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快、精度高。

2.5 三相變壓器、單相變壓器、PT、Z型變壓器變比、組別、極性測試功能。

2.6 具有盲測功能，即在不知道高、低壓聯結方式時進行變比、組別測試。

2.7 CT變比極性測試功能。

2.8 單相測試時具有角差測試功能。

2.9 分接檔位最高可測試到197檔。

2.10 測試量程寬，最高可達10000。

2.11 高低壓反接保護功能。

2.12 輸出短路保護功能。

2.13不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據500

條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。

2.14 體積小、重量輕，方便攜帶使用。

3 技術指標

3.1 量  程：0.9～10000

3.2 準確度：±(讀數×0.1%+2字)(小于等于500)

±(讀數×0.2%+2字)(大于500小于等于3000)

±(讀數×0.3%+2字)(大于3000)

3.3 分辨率：0.9～9.9999（0.0001）  100～999.99（0.01）  10000及以上（1）

10～99.999（0.001）    1000～9999.9（0.1）

3.4 工作電源：內置電池或外置充電器，充電器使用條件，輸入100-240VAC, 50/60Hz

充電時間：約5小時

3.6儀器重量：1.34 kg

3.7儀器體積：246mm(長)×156mm(寬)×62mm(高)

3.8 使用溫度：-10℃～50℃

3.9 相對濕度：＜90%，不結露
