中試控股技術研究院魯工為您講解：0.5級變比測試儀

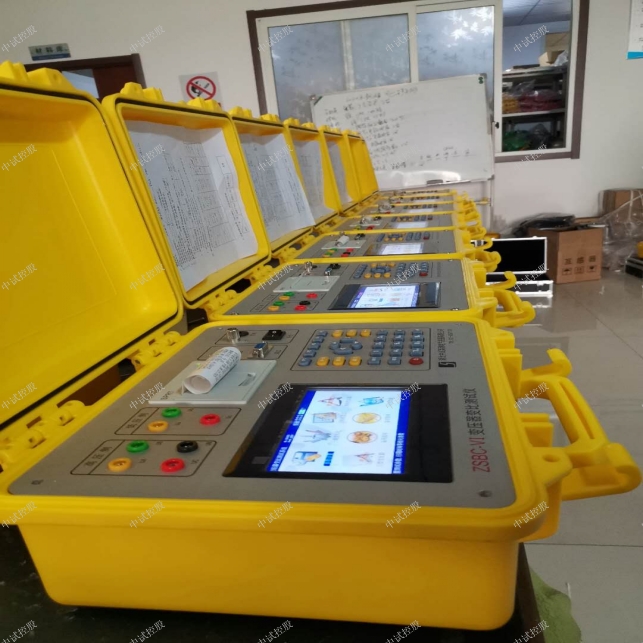

ZSBC-VI 變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：變壓器變比測試儀可以做什么?

變壓器變比測試儀：用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗；完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測；測試主變并列運行狀態的變比測試儀。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

電池維護及充電
儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。
儀器須及時充電，避免電池深度放電影響電池壽命，
正常使用的情況下盡可能每天充電（長期不用最好在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。
每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

產品參數
1、變比測量范圍：0.8~10000。
2、測量速度快：8秒完成三相測試。
3、測量精度: 高壓側電壓的測量精度0.05%
      低壓側電壓的測量精度0.1%
      變比測量精度 0.1%
4、攜帶方便、適合野外作業。
5、工作電源：AC220V ±10%  DC12.6V
6、重量：3Kg

注意事項
1．在測量前要確保被測設備處于停電狀態，各測試端子不能接地。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．充電時最好使用有地線的電源插座。
5．不能在過量限的情況下工作。
6．嚴禁高低壓接反。

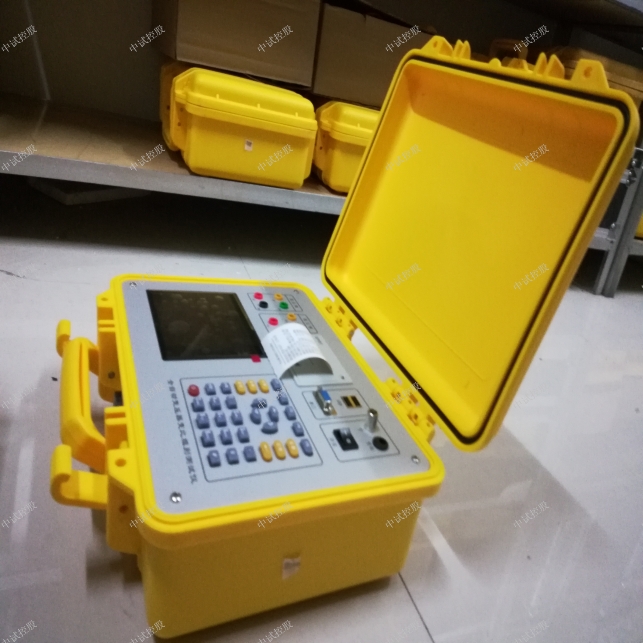

變壓器變比測試儀相關面板圖如下：

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障

變壓器變比測試儀：根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

中試控股變壓器變比測試儀可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角。

中試控股踐行“精細制造，深耕技術”產出變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

  無線高壓CT變比測試儀突破傳統檢測方式，專為在線測量運行中的35kV以下（如：10kV或35kV）的高壓

電流互感器、變壓器的初級、次級電流大小、變比、比差、角差、相別、極性、漏電流而精心設計制造的

，由一次高壓鉤式檢測儀、接收器(主機)、二次鉗、絕緣桿等組成。一次高壓鉤式檢測儀內置雙層柔性線

圈，輕便、精度高、量程廣、線性度好，連接伸縮絕緣桿，能在線測試35kV以下的裸導線或匯流母線，或

110kV以下具有安全絕緣外皮的線纜的漏電流、電流、負荷等。無線接收數據直線距離約160米，電流量程

為AC 0～5000A，測量導線或電纜最大外徑為Ф168mm，可測量母排最大尺寸為168mm×245mm。

   一次高壓鉤式檢測儀內置柔性線圈，鉤式設計，屬于創新型應用，突破了傳統高壓鉗表采用金屬鐵芯

制作，由于金屬鐵芯存在磁飽和現象，不能測試更大的電流，市場高壓電流鉗表一般很難做到測試2000A

以上的電流，而本高壓檢測儀，設計電流可以測試到5000A。另一方面，柔性線圈不同于金屬鐵芯要形成

閉環回路，金屬鐵芯鉗表如果沒有形成閉環回路，精度會極差，甚至不能測試，而鐵芯內部的位置誤差非

常大。采用柔性線圈，這些問題都能實現重大突破，其電流檢測線性度及精度可以做到0.5%的誤差，而在

結構圖中的A區測試位置誤差幾乎為零。

   一次高壓鉤式檢測儀可以掛在線路上測試，節省操作人員體力，測試時非常方便。鉤式檢測儀沒有裸

露金屬鐵芯，產品性能更可靠，使用壽命更長。接收器主機采用3.5寸真彩液晶屏，圖形界面顯示，清晰

直觀。二次鉗鉗頭尖細，非常適合于排線密集的場所。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣

、可伸縮等特點。儀表還具有數據保持、數據存儲等功能，廣泛應用于變電站、發電廠、工礦企業以及檢

測站、電工維修部門進行電流檢測和野外電工作業等。

監控軟件具有在線實時監控、動態顯示，具有zui大、zui小、平均值指示，具有報警值設定及報警指示功

能，具有歷史數據讀取、查閱、保存、打印等功

無線高壓CT變比測試儀技術參數:

功    能

高低壓電流互感器一二次回路的電流、變比、極性、相別、比差、角差、漏電流在線測試；變壓器兩側電

流大小、變比在線測試；負荷電流測試

電    源

DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時

測試方式

一次鉤式CT，可以掛在線路上測試；二次鉗形CT

傳輸方式

433MHz無線傳輸，直線傳輸距離約160m

顯示模式

3.5寸真彩液晶屏顯示，按上下箭頭鍵調整背光亮度

可測線徑

鉤式檢測儀：Ф168mm導線，或168mm×245mm母排；低壓電流鉗：Ф7.5mm×13mm

測量范圍

鉤式檢測儀：AC 0～5000A;低壓電流鉗：AC 0.00mA～20A

分 辨 力

鉤式檢測儀：10mA；低壓電流鉗：0.01mA

一次電流精度

(23℃±5℃，80%RH以下)

0.00A～99.9A: ±2%±5dgt

100A～499A:  ±2%±5dgt

500A～5000A: ±2%±5dgt
