中試控股技術研究院魯工為您講解：數字式0.1級變比測量儀

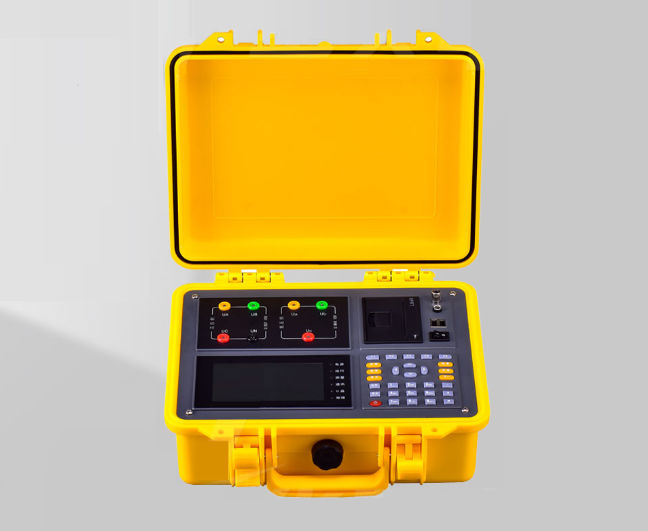

ZSBC-VI 變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：變壓器變比測試儀可以做什么?

變壓器變比測試儀：用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗；完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測；測試主變并列運行狀態的變比測試儀。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

產品參數

低壓側電壓的測量精度0.1%

變比測量精度 0.1%
攜帶方便、適合野外作業。
工作電源：AC220V ±10%  DC12.6V
重量：3Kg

變比測量范圍：0.8~10000。
測量速度快：8秒完成三相測試。
測量精度: 高壓側電壓的測量精度0.05%

操作簡單：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。
分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
獨家首創可以以內置充電電池做為工作電源，現場不用尋找工作電源。（選配功能）
首次在變比測量中引入測量相角的概念，能測量高壓側與低壓側任意角度的相角。
能進行主變并列運行測試，真正實現變壓器并列運行參數的檢測。
抗振性好：軍品接插件的使用增強了抗振性能。

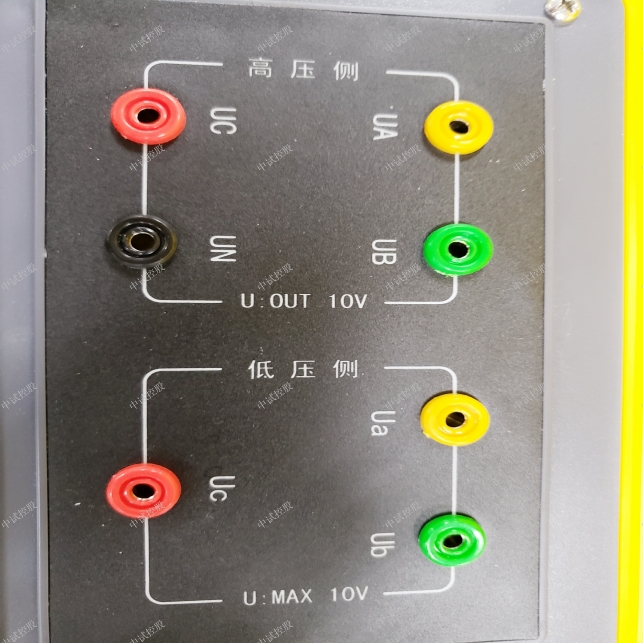

變壓器變比測試儀相關面板圖如下：

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障

變壓器變比測試儀：根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

中試控股變壓器變比測試儀可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角。

中試控股踐行“精細制造，深耕技術”產出變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

        帶時限電流速斷保護保護裝置動作時限一般取0.5s,顯然在次條件下電流互感器動穩定對變比得要求將大大提高，已成為影響變比的主要因素,應引起足夠的重視。

 全自動變比組別測試儀操作方法

全自動變比組別測試儀操作方法

1．聯線： 關掉儀器的電源開關，按下面的方法接線。

          單相變壓器                       三相變壓器

   儀器                  變壓器          儀器            變壓器

A                     A             A                    A

B                     X              B                    B

C                     不接           C                    C

a                     a              a                    a

b                     x              b                    b

c                  不接              c    ___             c

變壓器的中性點不接儀器，不接大地。接好儀器地線。將電源線一端插進儀器面板上的電源插座，另一端與交流220V電源相聯。

注意：切勿將變壓器的高低壓接反！

2.打開儀器的電源開關,稍后液晶屏上出現主菜單，如下圖

選中的菜單反向顯示（黑底白字）

此時可  按 “ ↑”鍵 選擇功能菜單

按 “確認”鍵 執行相應功能

注：    按下按鍵，放開按鍵，為一次按鍵輸入

3．接法設置,進入接線方法設置后，液晶屏顯示如下

此時   按“ ↑ ” 鍵選擇接法

按“確認” 鍵保存接法，返回主菜單

      4．設置標準變比,進入標準變比設置后，液晶屏顯示如下
