中試控股技術研究院魯工為您講解：多功能變比試驗儀

ZSBC-VI 變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：變壓器變比測試儀可以做什么?

變壓器變比測試儀：用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗；完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測；測試主變并列運行狀態的變比測試儀。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

參數
變比測量范圍：0.8~10000。
測量速度快：8秒完成三相測試。
測量精度: 高壓側電壓的測量精度0.05%
低壓側電壓的測量精度0.1%
變比測量精度 0.1%
攜帶方便、適合野外作業。
工作電源：AC220V ±10%  DC12.6V
重量：3Kg

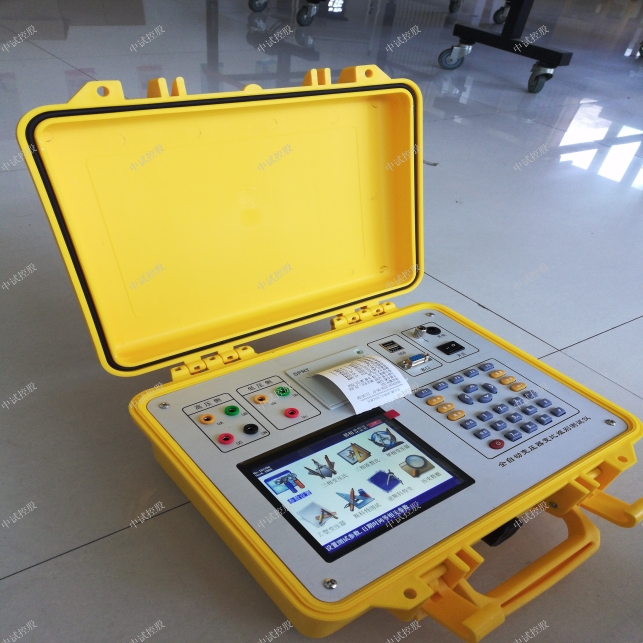

變壓器變比測試儀相關面板圖如下：

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障

變壓器變比測試儀：根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

中試控股變壓器變比測試儀可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角。

中試控股踐行“精細制造，深耕技術”產出變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

使用鉗形電流表要正確操作是關鍵,否則帶來附加誤差及錯誤結淪。

本文結合筆者實際開展的兩次220kV線路間隔CT（電流互感器）變比調整工作，簡單分享下個人的經驗和體會，不足之處請的各位學友指正為盼。

一、CT調整工作概述

1.2016年04月09日對220kV某變電站（水電站對側）220kV魯中線計量用電流互感器開展變比調整并按照規程要求進行誤差試驗，通過檢測為計量管理人員提供互感器誤差的相關數據。變比由800/5調整為1600/5，經試驗，所測電流互感器（共3臺）誤差均合格 ,滿足規程要求。2016年4月15日帶負荷測試，投運正常。

2.2017年6月1日，將220kV某風電場側間隔（水電站對側）220kV德甲線計量CT變比由600/1調整為1800/1（投產前已完成1800/1繞組的誤差試驗，滿足規程要求），2016年6月2日帶負荷測試，投運正常。

二、CT變比調整的原因

隨著電網規模的急劇擴大，短路電流超標問題日益凸顯，220kV CT 在故障情況下存在飽和的問題。電流互感器的調整要根據系統的最大短路電流來考慮，通過增大電流互感器變比來增加電流互感器通過短路電流的能力（提高其承載的最大電流值）。

按照電網要求，220kV CT 在故障情況下存在飽和的問題，對于計量CT將影響斷面負荷送出，造成送出受阻，限制作為清潔能源的水電站電力輸送，因此需要對CT變比進行調整。

三、工作步驟

1.向電網方式、調度提出申請

2.提前與電網變電站（水電站對側）溝通協調，辦理進站許可、開工作票等手續。

3.按照施工方案，開展現場CT變比調整及互感器誤差試驗。

4.申請帶負荷測試，正常后投運。
