中試控股技術研究院魯工為您講解：接地變變比組別試驗儀（電科院）

ZSBC-VI 變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：變壓器變比測試儀可以做什么?

變壓器變比測試儀：用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗；完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測；測試主變并列運行狀態的變比測試儀。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBC-VI 變壓器變比測試儀三相匝數比測試

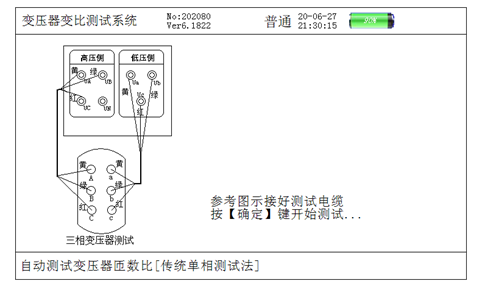

進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【?】鍵進入如圖七所示的接線提示屏，操作人員須按照圖示進行接線。

圖七、三相匝數比測試接線提示屏

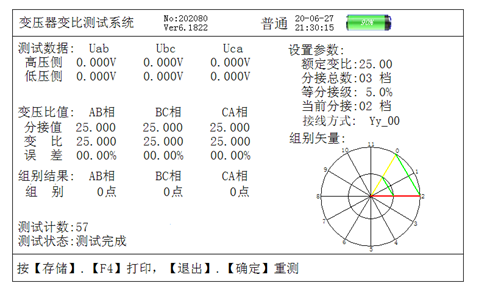

ZSBC-VI 變壓器變比測試儀接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。測試完畢后結果顯示在液晶屏上，圖八中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。

圖八、三相匝數比測試結果屏
測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。

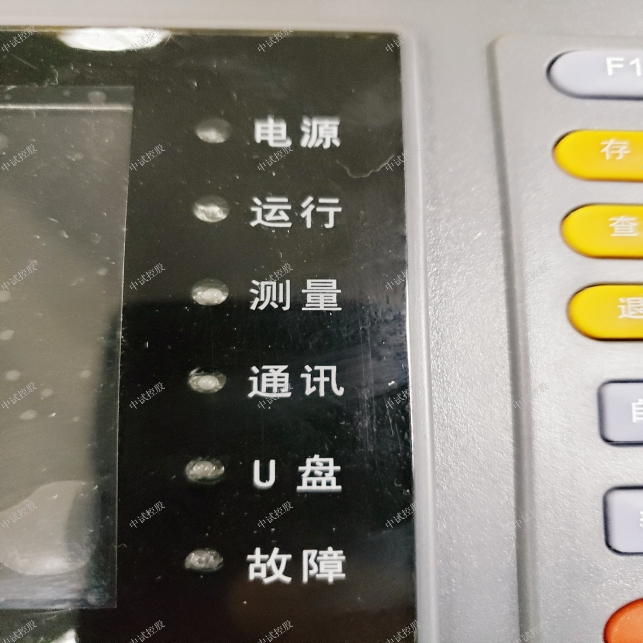

變壓器變比測試儀相關面板圖如下：

ZSBC-VI 變壓器變比測試儀注意事項
1．在測量前要確保被測設備處于停電狀態，各測試端子不能接地。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．充電時最好使用有地線的電源插座。
5．不能在過量限的情況下工作。
根據IEC及國家有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能臺式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行全盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號，同時能準確測量相角）的變比測試儀；能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術非常先進，測試項目非常完善，測量參數全面的變比測試儀。

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障

變壓器變比測試儀：根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

中試控股變壓器變比測試儀可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角。

中試控股踐行“精細制造，深耕技術”產出變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

 一． 按一次側計算電流占電流互感器一次側額定電流的比例

     根據<<電氣裝置的電測量儀表裝置設計規范>>(GBJ63-90)的規定，在額定值的運行條件下，儀表的指示在量程的70%~100%處,此時電流互感器最大變比應為:

 N=I1 /(0.7*5);

     I1 ----變壓器一次側額定電流, A；

     N----電流互感器的變比；

     顯然按此原則選擇電流互感器變比時，變比將很小,下面列出400~1600kVA變壓器按此原則選擇時,電流互感器的最大變比：

     400kVA    I1 =23A   N=6.6  取40/5=8

     500kVA    I1 =29A   N=8.3  取50/5=10

     630kVA    I1 =36.4A  N=10.4  取75/5=15

     800kVA    I1 =46.2A  N=13.2  取75/5=15

     1000kVA   I1 =57.7A  N=16.5 取100/5=20

     1250kVA   I1 =72.2A  N=20.6 取150/5=30

     1600kVA   I1 =92.4A  N=26.4 取150/5=30

     從上表可以看出,

     對于630kVA變壓器,電流互感器的最大變比為15，當取50/5=10時,額定電流僅占電流量程3.64/5=72.8%。這可能是一些設計人員把630kVA變壓器的供電出線斷路器處電流互感器變 比取50/5的一個原因,另外在許多時候，設計時供電部門往往不能提供引至用戶處的電源短路容量或系統阻抗，從而使其他幾個條件的校驗較難進行,這可能是變比選擇不當得另一個原因。從下面的分析中，我們將發現按此原則選擇時，變比明顯偏小,不能采用。
