中試控股技術研究院魯工為您講解：變壓比的準確程度（手持變比試驗儀（電科院）

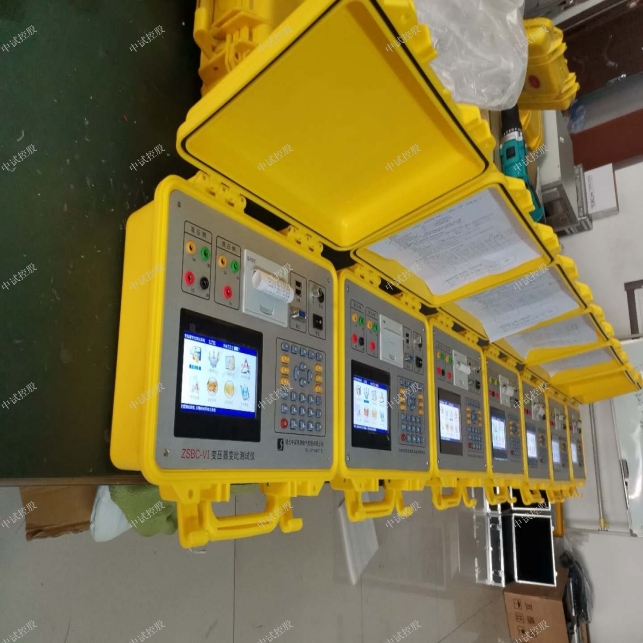

ZSBC-VI 變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：變壓器變比測試儀可以做什么?

變壓器變比測試儀：用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗；完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測；測試主變并列運行狀態的變比測試儀。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

接線方法

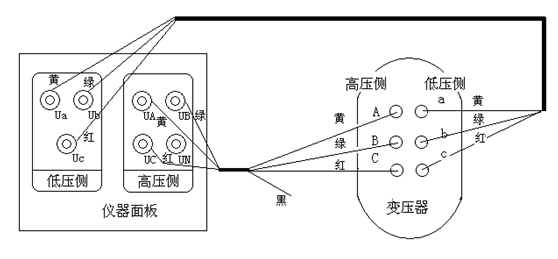

1． 三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c,接線正確方可測試。接線圖如下圖所示：

圖十四、三相變壓器的測試接線

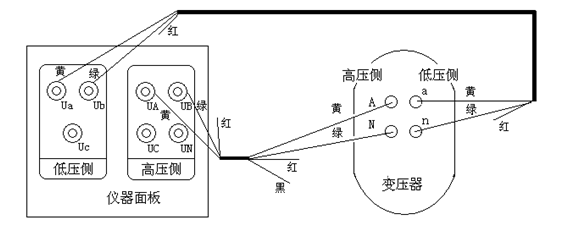

2． 單相測量時，儀器高壓側的黃、綠兩根線分別接單相變壓器高壓側的A，N，儀器低壓側的黃、綠兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：

圖十五、單相變壓器的測試接線

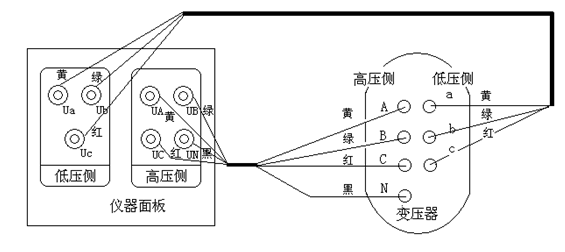

3． 測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c,接線正確方可測試。接線圖如下圖所示：

圖十六、Z型變的測試接線

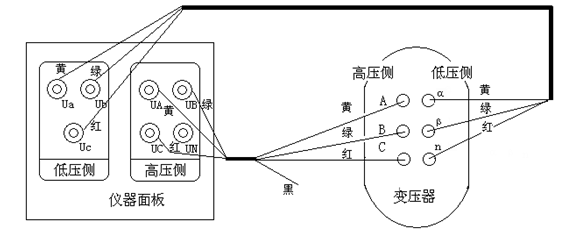

4． 測量斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的α、β、n,接線正確方可測試。接線圖如下圖所示：

圖十七、斯科特型變的測試接線

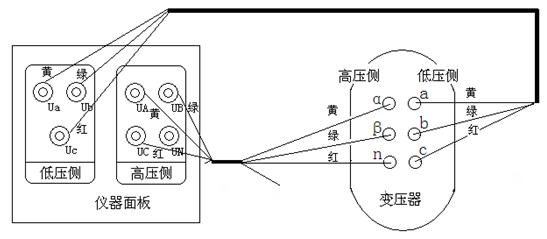

5． 測量逆斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的α、β、n，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c,接線正確方可測試。接線圖如下圖所示：

圖十八、逆斯科特變壓器的測試接線

ZSBC-VI 變壓器變比測試儀三相匝數比測試
進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【?】鍵進入如圖七所示的接線提示屏，操作人員須按照圖示進行接線。

圖七、三相匝數比測試接線提示屏
ZSBC-VI 變壓器變比測試儀接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。測試完畢后結果顯示在液晶屏上，圖八中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。

圖八、三相匝數比測試結果屏
測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。

變壓器變比測試儀相關面板圖如下：

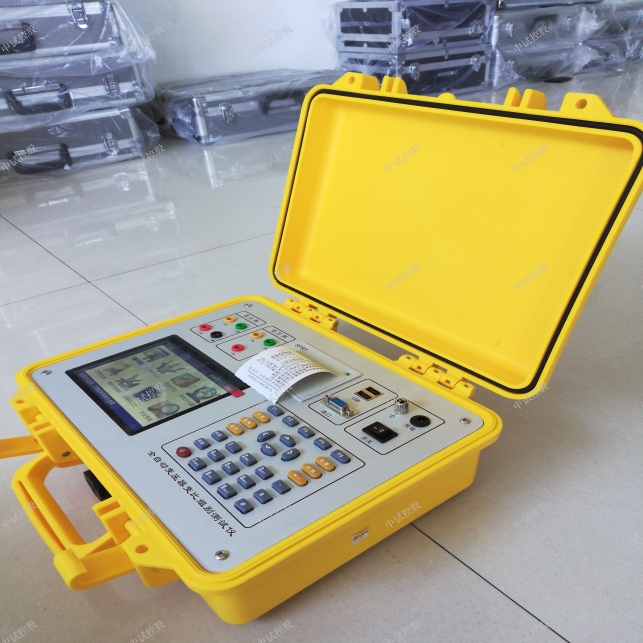

ZSBC-VI 變壓器變比測試儀儀器左側上部是變比測試插頭，高壓側，低壓側端子。左側下方是彩色液晶屏（包含狀態指示燈），右側下部是標準30鍵的控制鍵盤；在儀器的右側上部是打印機、接地端子、充電口、USB接口、工作開關。
狀態指示燈說明
其中狀態指示燈有6個，具體用途為：
電源：儀器工作電源接通指示，開機亮起；
運行：儀器正常運行時亮起，閃爍；
測量：測量過程中亮起并閃爍，測試結束后熄滅；
通訊：預留功能燈；
U盤：USB接口插上U盤并識別后亮起；
故障：當儀器自檢發現有故障時亮起；
鍵盤說明
鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、?（確認）、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障

變壓器變比測試儀：根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

中試控股變壓器變比測試儀可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角。

中試控股踐行“精細制造，深耕技術”產出變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國網的預防性試驗規程，要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結果只為一相變比的值。變壓器變比測試儀克服了傳統變比電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，方便現場使用，具有中文菜單提示功能，操作簡便直觀，一次完成三相變比測試，測試速度快，準確度高。

2 性能特點

2.1 全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快、精度高。

2.2 三相變壓器、單相變壓器、PT、Z型變壓器變比、組別、極性測試功能。

2.3 具有盲測功能，即在不知道高、低壓聯結方式時進行變比、組別測試。

2.4 CT變比極性測試功能。

2.5 單相測試時具有角差測試功能。

2.6 分接檔位最高可測試到197檔。

2.7 測試量程寬，最高可達10000。

2.8 高低壓反接保護功能。

2.9 輸出短路保護功能。

2.10不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據500條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。

2.11 熱敏打印機打印功能，快速、無聲。

2.12 體積小、重量輕，方便攜帶使用。

3 技術指標

3.1 量程：0.9～10000
