ZSBC-VI 變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：變壓器變比測試儀可以做什么?

變壓器變比測試儀：用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗；完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測；測試主變并列運行狀態的變比測試儀。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBC-VI 變壓器變比測試儀三相變壓比測試
進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【?】鍵進入如圖五所示的接線提示屏，操作人員須按照圖示進行接線。
接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到57次自動停止計數，測試完畢，顯示測試結果屏。
測試完畢后結果顯示在液晶屏上：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。

右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）方向重合。測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。

變壓器變比測試儀相關面板圖如下：

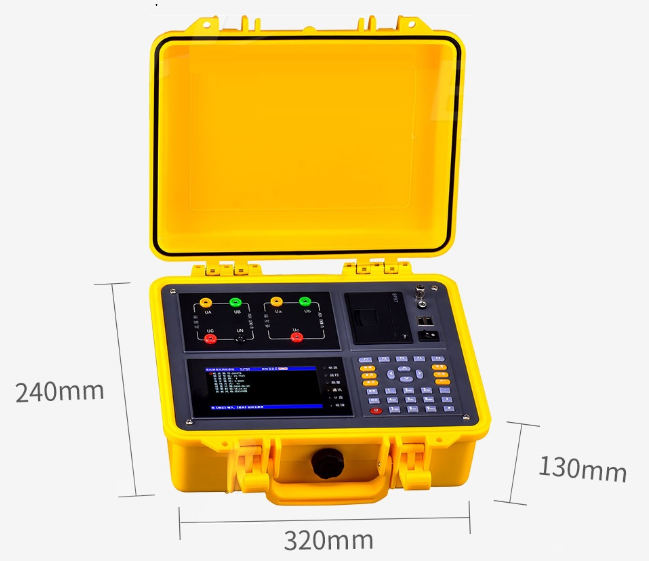

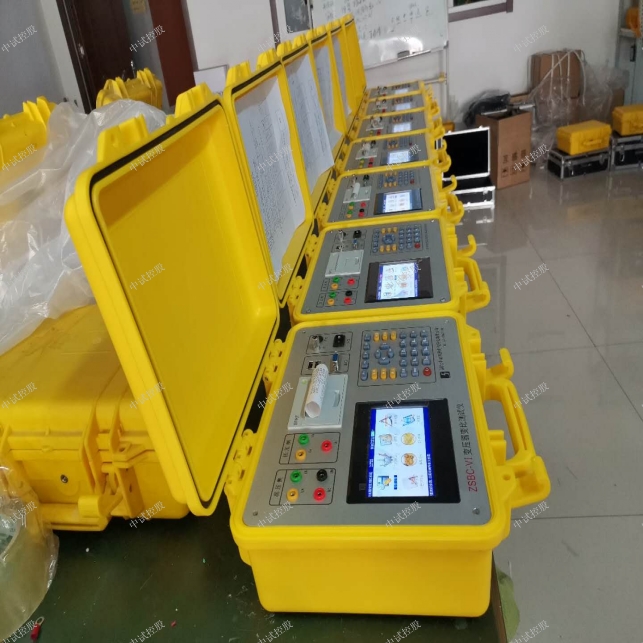

儀器左側上部是變比測試插頭，高壓側，低壓側端子。左側下方是彩色液晶屏（包含狀態指示燈），右側下部是標準30鍵的控制鍵盤；在儀器的右側上部是打印機、接地端子、充電口、USB接口、工作開關。
狀態指示燈說明
其中狀態指示燈有6個，具體用途為：
電源：儀器工作電源接通指示，開機亮起；
運行：儀器正常運行時亮起，閃爍；
測量：測量過程中亮起并閃爍，測試結束后熄滅；
通訊：預留功能燈；
U盤：USB接口插上U盤并識別后亮起；
故障：當儀器自檢發現有故障時亮起；
鍵盤說明
鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、?（確認）、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障

變壓器變比測試儀：根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

中試控股變壓器變比測試儀可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角。

中試控股踐行“精細制造，深耕技術”產出變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

按“確認”鍵保存調壓比后，返回主菜單

注意:設置的標準變比為線電壓之比,與QJ35電橋不同,不需要換算!

變比調壓比設置實例

例1. 變壓器的電參數為

接法:Yy

電壓比:10000V±5×5%/400V

接法設為:Yy

標準變比設為：10000/400=25

調壓比設為：   5.00%

選擇“開始數據測量”，按“確認”鍵后，顯示如下

每按“↑”鍵一次,變比增加25.000×5%,即1.25。每按“↓”鍵一次,變比減少1.25。新的標準變比直接顯示在屏上,按確認鍵,即可測量出結果。

例2. 變壓器的電參數為

接法:Yy

電壓比:高壓1分接10500V，2分接10000V，3分接9500V，低壓400V

接法設為:Yy

測量1分接時，

變比設為10500/400=26.250

調壓比設為：   0.00%

選擇“開始數據測量”，按“確認”鍵后，顯示如下

按確認鍵,即可測量。

測量2分接時，

變比設為10000/400=25.000

調壓比設為：   0.00%

選擇“開始數據測量”，按“確認”鍵后，顯示接法和變比后,按確認鍵,即可測量。

測量3分接時，

變比設為9500/400=23.750

調壓比設為：   0.00%

選擇“開始數據測量”，按“確認”鍵后，顯示接法和變比后,按確認鍵,即可測量。

2分接測量完成后,顯示如下

中試電力變壓器變比測試儀測量值與實際值相差甚遠怎么解決

變壓器變比測試儀安全措施

使用本儀器前一定要認真閱讀本手冊。

儀器的操作者應具備一般電氣設備或儀器的使用常識。

全自動變壓器變比測試儀戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

儀表應避免劇烈振動。

對儀器的維修、護理和調整應由專業人員進行。

在測試過程中，禁止移動測試夾和供電線路。

產品別稱：變壓器變比測試儀、全自動變比組別測試儀、全自動變比組別測試儀、變壓器變比組別測試儀、變壓器變比全自動測試儀、全自動變壓器變比測試儀、變壓器變比組別測量儀、變壓器變比測量儀、變壓器變比全自動測量儀

變壓器變比測試儀注意事項

1、在測量期間，人切不要觸摸試品。

2、如果測試線短路，高、低壓接反，會熔斷保險絲。保險絲熔斷后，如果進行測量，液晶屏會顯示"正在測量，請等待！"的字樣，然后停住。此時，請關機，更換相同容量的保險絲，重測。

3、連線要保持接觸良好，儀器應有良好的接地！

4、儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線，如果電源干擾還是較大，可以由交流凈化電源給儀器供電。交流凈化電源的容量大于200VA即可。

5、儀器工作時，如果出現液晶屏顯示紊亂，按所有按鍵均無響應，或者測量值與實際值相差很遠時，請按復位鍵，或者關掉電源，然后重新操作。

6、如果液晶屏沒有字符顯示，或顏色很淡，可調節亮度電位器至合適的位置。

7、在陰暗的地方工作，可以打開背光。

8、儀器應存放在干燥通風處，如果長期不用或環境潮濕，使用前應加長預熱時間，去除潮氣。

9、通訊口為RS232接口，調試儀器專用。
