中試控股技術研究院魯工為您講解：三卷變壓器變比測試儀

ZSBC-9900三卷變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：ZSBC-9900三卷變壓器變比測試儀可以做什么?

三卷變壓器變比測試：能適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、平衡變、斯科特及逆斯科特變壓器），是國內變比測試中技術非常先進，測試項目非常完善，測量參數全面的變比測試儀。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBC-9900三卷變壓器變比測試儀功能特點

分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
抗振性好：軍品接插件的使用增強了抗振性能。

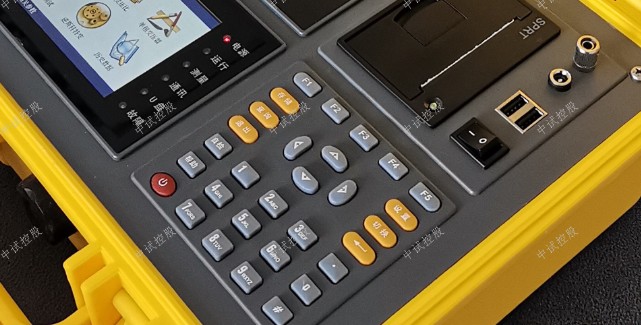

采用5寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。
儀器自帶熱敏式高速微型打印機，隨時將測試結果打印留存。
攜帶方便：體積小，重量輕。
內部配備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。
對各種類型的單、三相變壓器進行變比和連接組號的測試。
真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。
功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性、相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號（0-11等同于1-12）。
新增雙低壓測量通道功能，一次測試即可對三卷變壓器實現高壓/中壓、高壓/低壓兩組數據同時測量出結果，效率提高一倍，非常適合工作量大，任務繁重的情況（對于多分接檔位的變壓器尤其適合）。
相角測量功能：準確測量高、低壓側之間的相位角（0-360°），可以對非整點的變壓器進行變比和角度的測量。
六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。
7、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。

ZSBC-9900三卷變壓器變比測試儀簡介

儀器內置大容量鋰離子充電電池，無需外接電源即可進行測試，現場方便易用。
儀器具備完善的保護功能，輸出測試源自動探測負載電流并做出相應的保護，停止測試并給出提示，不會因外部測試回路負載過重或短路造成儀器的損壞。
儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易用。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，通過U盤將結果轉存至計算機，生產報表、打印，實現微機化管理。
儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。
儀器能適應各種大中小型變壓器變比測試的需要
參考標準：DL/T 963-2005
根據IEC及國家有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行全盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號，同時能準確測量相角）的變比測試儀；具備兩套低壓繞組測量電路，可同時測量三卷變的高壓/中壓、高壓/低壓變比值和夾角（對于三卷變一次接線即可完成對各繞組間各分接檔位變比的測試，工作效率大大的提高）；能適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、平衡變、斯科特及逆斯科特變壓器），是國內變比測試中技術非常先進，測試項目非常完善，測量參數全面的變比測試儀。
ZSBC-9900三卷變壓器變比測試儀技術指標
變比測量范圍：0.9~10000
測量速度：5秒內完成單相變測試，10秒內完成三相變測試
測量精度: 高壓側電壓的測量精度0.05%

測試輸出電壓：三相5-20V自適應
攜帶方便、適合野外作業
外形尺寸：320×240×130
重量：2.3Kg
低壓側電壓的測量精度0.1%
相角分辨率：0.01°
相角測量精度：0.1°
變比分辨率：0.0001
變比測量精度 0.1%（0.9－200），0.2%（200－2000），0.3%（2000－10000）

根據IEC及國家有關標準規定：在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。

三卷變壓器變比測試儀：具備完善的保護功能，輸出測試源自動探測負載電流并做出相應的保護，停止測試并給出提示，不會因外部測試回路負載過重或短路造成儀器的損壞。

中試控股三卷變壓器變比測試儀可同時測量三卷變的高壓/中壓、高壓/低壓變比值和夾角測試。

中試控股踐行“精細制造，深耕技術”產出三卷變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

分接：設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。

聯結組別：設置所測試品的聯結方式和聯結組別。對于聯結方式，高壓側可以實現“Y→D→未知”之間的循環轉換，Y表示星形聯結，D表示三角形聯結，“未知”表示不清楚高壓側聯結方式，由儀器自動判斷；低壓側可以實現“y→d→未知”之間的循環轉換，y表示星形聯結，d表示三角形聯結，“未知”表示不清楚低壓側聯結方式，由儀器自動判斷。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。

試品編號：設置本次試驗的試品編號。

測試：選擇不同的測量方式。

? 三相變比：根據設定的高、低壓聯結方式和聯結組別，三相同時測量變比。

? 組別測試：只測量聯結組別。

? 三相AB、三相BC、三相CA：根據設定的高、低壓聯結方式和聯結組別，只針對所

選相進行變比測量，此功能方便只針對某一相進行測量、檢測，節約時間。

參數設置完成后，選中“測試”項后按“確認”鍵開始測量。在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。

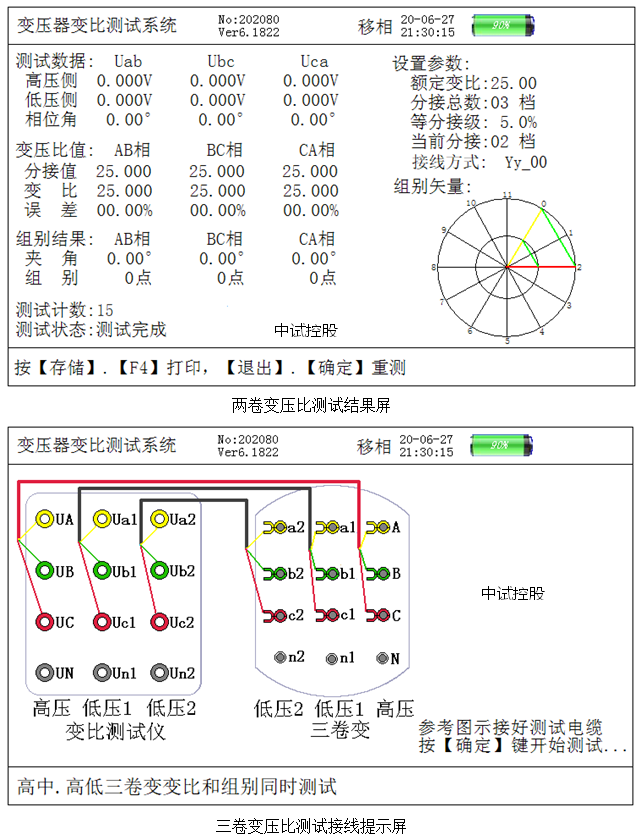

“三相變比測試結果”屏見圖五。

圖五

屏幕中間顯示測量結果，底部顯示可操作菜單：

? 繼續測試：按設置好的參數繼續測量。

? 結果打印：將測試結果進行打印。

? 結果存儲：將測試結果存儲到本機或存儲到優盤。

“左右”鍵選擇菜單項，“確認”鍵執行當前選項

操作使用說明

5.1 測試接線

根據被試試品的情況正確連接測試線。

5.1.1 單相變壓器或單相PT測試接線

高壓測試端紅色測試線的黃、綠測試鉗接被測試品的高壓端；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的低壓端。

5.1.2 單相CT測試接線

高壓測試端紅色測試線的黃、綠測試鉗接被測試品的二次側；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的一次側。

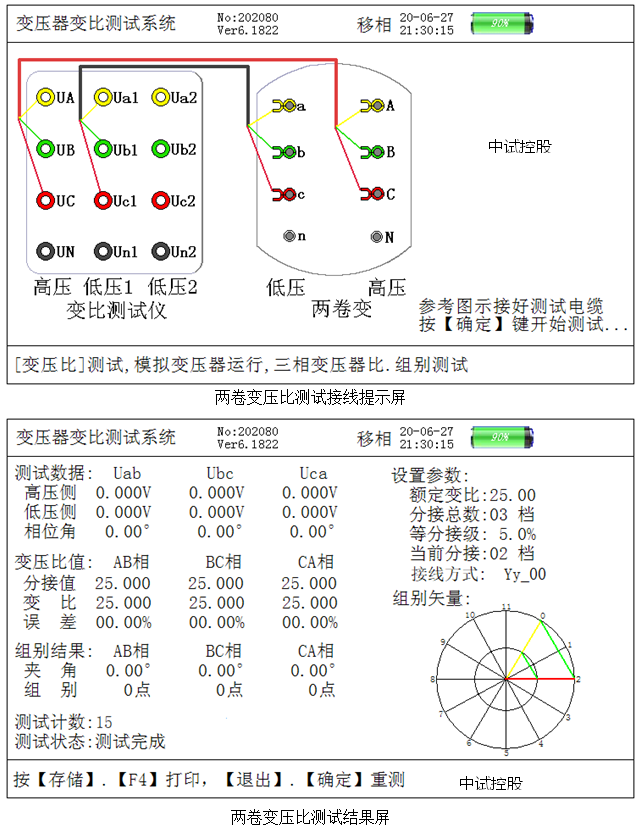

5.1.3 三相變壓器測試接線

高壓測試端紅色測試線的黃、綠、紅測試鉗接被測試品高壓端的A、B、C相；低壓測試端黑色測試線的黃、綠、紅測試鉗接被測試品低壓端的a、b、c相。

5.2 打印機使用說明

打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。

打印機自檢：按住按鍵不放，同時給打印機上電，即打印出自檢條。

打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

5.3 使用操作

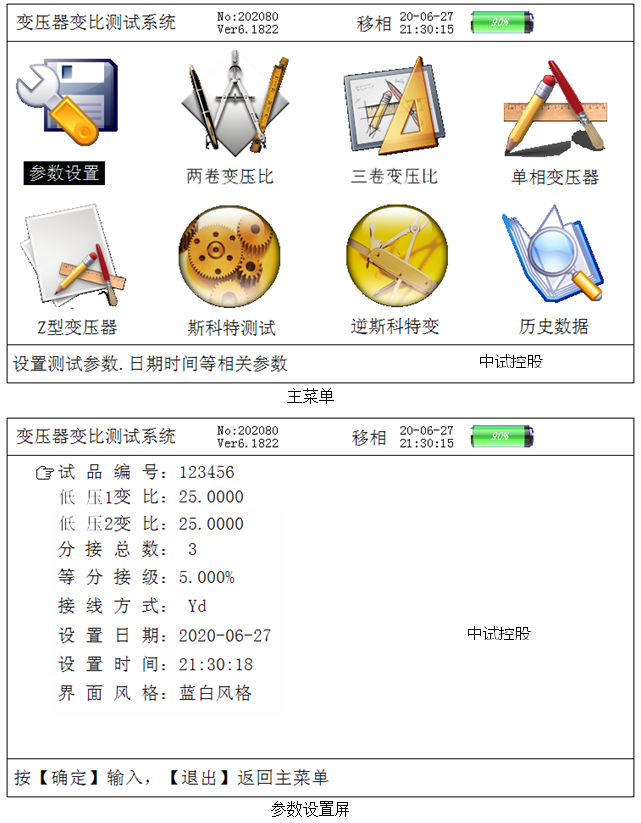

所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏（見圖二）。
