中試控股技術研究院魯工為您講解：手持三相變壓器變比測試儀

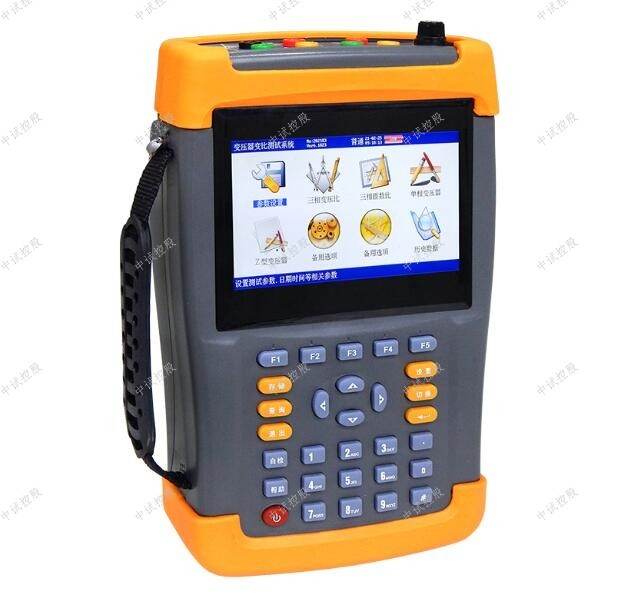

ZSBC-9400 手持式變壓器變比測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBC-9400 手持式變壓器變比測試儀可以做什么?

手持式變壓器變比測試儀：防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能手持式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測

（不知道被測變壓器的任何銘牌參數的情況下準確測量變比值和組號，同時能準確測量相角）的手持式變比測試儀；

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBC-9400 手持式變壓器變比測試儀產品別稱
手持式變壓器變比測試儀、手持式變壓器變比全自動測試儀

變比儀與變壓器容量測試儀的區別
變壓器變比測試儀可用于電力系統的三相變壓器測試，特別適合于Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器測試，這需要變壓器變比測試儀。變壓器變比測試儀是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想儀器。
變壓器變比測試儀主要是測量變壓器變比，具有自動測量接線組別；自動進行組別變換，可直接測量單相、三相變壓器和互感器的變比；自動切換相序；自動切換量程；自動校表；輸入標準變比后，能自動算出相對誤差；一次測量完成，自動切斷試驗電壓；測量結果自動保存，可打印出測試數據，并可存儲歷史測量數據。
 變壓器容量特性測試儀可對各種變壓器容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，變壓器容量測試儀在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備。
變壓器容量測試儀是專門用于在低電壓、小電流情況下測試標準配電電力變壓器容量的儀器。該儀器體積小、重量輕，采用一體化設計，便于攜帶和野外作業。隨著儀器被廣泛使用，逐漸成為用電稽查人員真正的好助手。一體化設計，充電電池、充電器等均在儀器內，無需任何輔助，即可獨立完成現場測試；整個測試過程均由儀器內部微控制器控制，自動升壓、降壓，無需人工升、降，減輕勞動強度。
變壓器變比測試儀與變壓器容量測試儀的用途以及功能特點之間的對比，我們就能很好的知道它們之間的區別。

ZSBC-9400 手持式變壓器變比測試儀參數
1、變比測量范圍：0.8~10000。
2、測量速度快：10秒內完成三相測試。
3、測量精度: 高壓側電壓的測量精度0.05%
低壓側電壓的測量精度0.1%
相角測量精度：0.1°
變比測量精度：0.1%
4、攜帶方便、適合野外作業。
5、重量：3Kg

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。

手持式變壓器變比測試儀：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

中試控股手持式變壓器變比測試儀既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號。

中試控股踐行“精細制造，深耕技術”產出手持式變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

        當電池剩余電量不足10%時應及時給儀器充電，否則，可能會影響正常使用。

        一般充電時間在6小時以上即可充滿，充滿后會自動轉為浮充狀態，不會因長時間充電對電池造成損害。

        主機和高壓鉗表共用同一個充電器，能同時對兩個部分充電；注意充電時一定要先接好充電器與儀器的連接部分，然后再將充電器的電源線接通到交流220V電源，順序不要混淆，否則有可能造成充電器保護，無法充電。

        此類電池沒有記憶效應，為避免電池虧電影響使用，可隨時充電。

        高低壓電流互感器變比測試儀在充電的過程中，需要注意的問題還是很多的，電力工作者需要格外注意。彩屏變壓器變比測試儀使用方法說明：

液晶顯示界面主要有九屏，包括主菜單和八個子功能界面，下面分別加以詳細介紹。

1．主菜單界面

主菜單如圖三所示：

變壓器變比測試儀界面圖

                             圖三、主菜單

    當開機后顯示主菜單，如圖三所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、主變并列運行、歷史數據、系統校準，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等；屏幕最下方一行為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作；同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電。

2．變壓器變比測試儀參數設置屏

在選中‘參數設置’功能時首先進入參數設置屏，如圖四所示。

在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、設置日期、設置時間等。顯示屏最最下一行為提示行，提示操作人員如何進行操作，在圖四界面下，按上下鍵移動光標，按【確定】鍵所選參數項顏色發生變化，按數字鍵輸入所需的參數后按【確定】鍵設置參數生效，所選參數項顏色回復正常，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：

1、試品編號：指被測變壓器的編號，最多可輸入6位。

2、額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值

3、分接總數：指變壓器分接開關總的檔位數

4、等分接級：變壓器每檔調整的電壓百分比。

5、設置日期：設置當前的日期。

6、設置時間：設置當前的時間。

變壓器變比測試儀參數設置

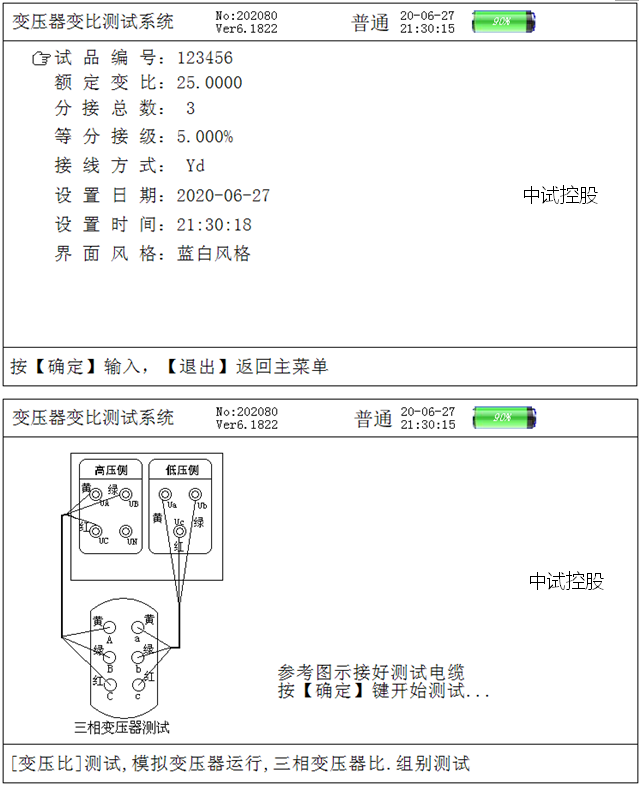

                          圖四、參數設置屏

3．變壓器變比測試儀三相變壓比測試

三相變壓比測試接線提示屏

             圖五、三相變壓比測試接線提示屏

進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【回車】鍵進入接線提示屏（如圖五所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。

接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到55次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。

三相變壓比測試結果屏

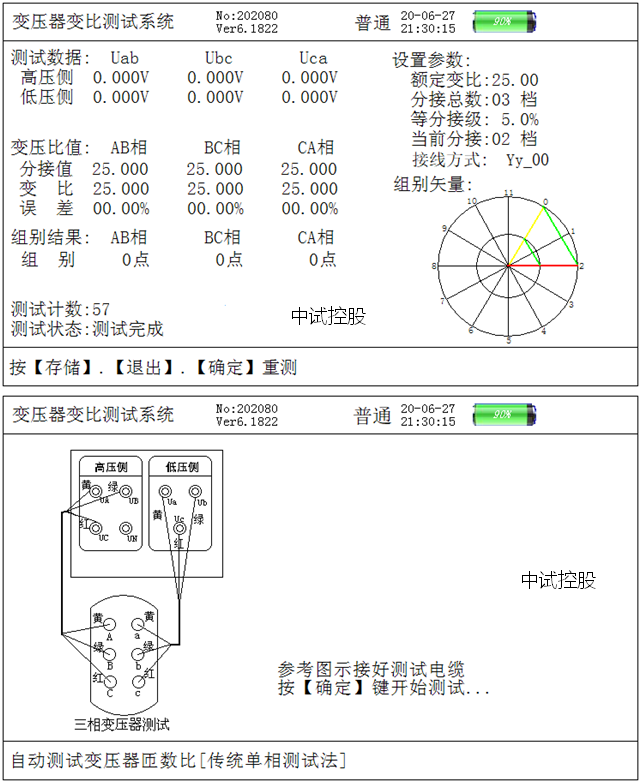

                 圖六、三相變壓比測試結果屏

測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值、三相高低壓之間的相角值（以上三項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）角度方向重合。測試完成后按【存儲】保存測試結果，【F4】打印。按【退出】返回，【確定】重新測試。

4．三相匝數比測試

進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【回車】鍵進入接線提示屏（如圖七所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。

三相匝數比測試接線提示屏

        圖七、三相匝數比測試接線提示屏

接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。

三相匝數比測試結果屏

           圖八、三相匝數比測試結果屏

測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值、三相高低壓之間的相角值（以上三項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。測試完成后按【存儲】保存測試結果，【F4】打印，按【退出】返回，【確定】重新測試。

5．變壓器變比測試儀單相變壓器測試

進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【回車】鍵進入接線提示屏（如圖九所示），按照單圖示進行接線。

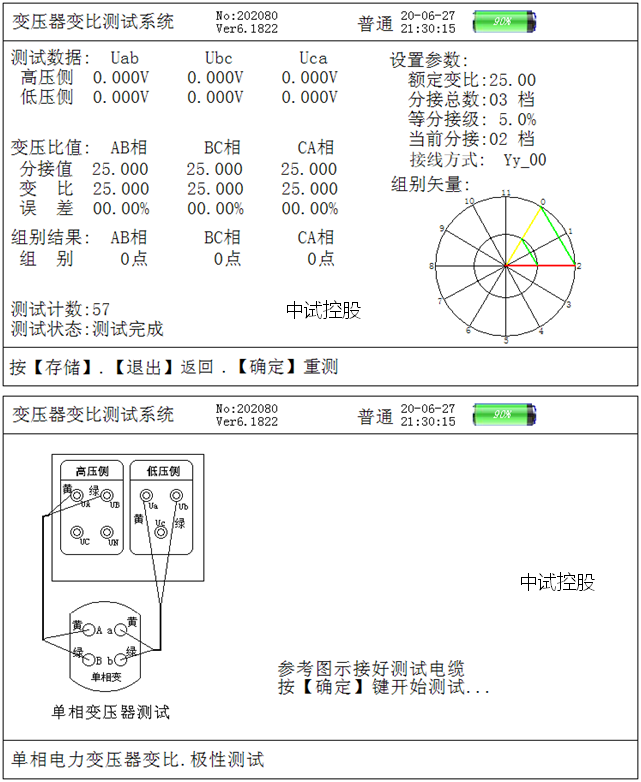

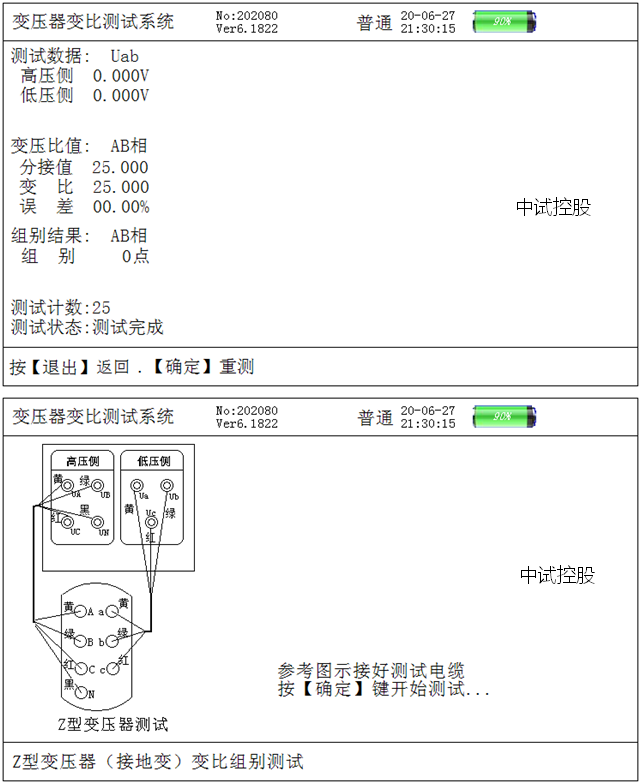

單相變壓器測試接線提示屏
