中試控股技術研究院魯工為您講解：10A全自動直流電阻測試儀

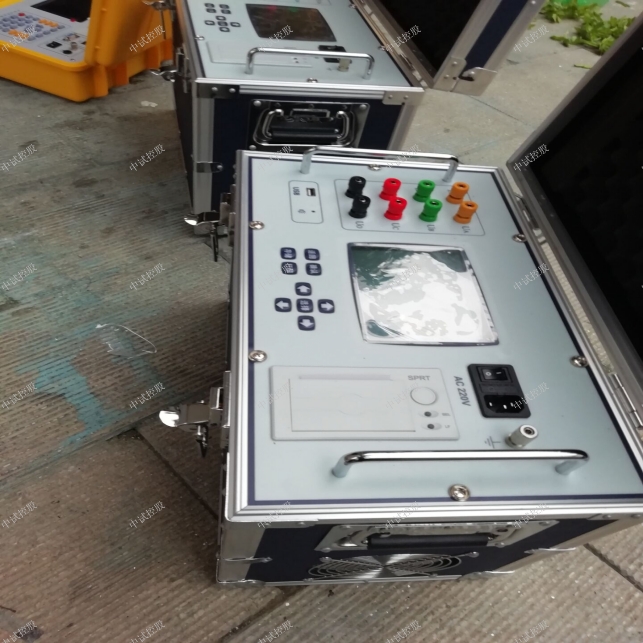

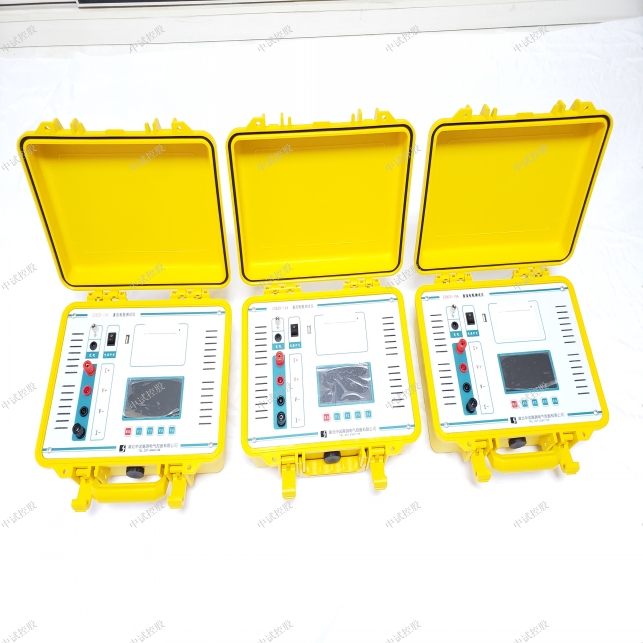

ZSBZC-10A變壓器直流電阻測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBZC-10A變壓器直流電阻測試儀可以做什么?

變壓器直流電阻測試儀：是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。本儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBZC-10A變壓器直流電阻測試儀注意事項
1、 測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試 人員和設備的安全。本機的輸出端設有放電電路。儀器復位后，電感會通過儀器泄放能量。一定要在放電指示完畢后才能拆掉測試線。
2、 對于無載調壓變壓器，不允許測量過程中切換分接開關。
3、 測量過程中如果電源突然斷電，本機會自動開始放電，請不要立刻拆卸接線，至少等待 30 秒鐘后才可拆卸接線。
4、 測量時，其他未測試的繞組請勿短路接地，否則會導致變壓器充磁過程變慢，數據穩定時間延長或數值不對。
5、 開機前請檢查電源電壓:交流 220V±10%，50Hz。
6、 試驗時請確認被測設備已斷電，并與其它帶電設備斷開。
7、 試驗時機殼必須可靠接地。

ZSBZC-10A變壓器直流電阻測試儀概述
變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的ZSBZC-10A變壓器直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

ZSBZC-10A變壓器直流電阻測試儀參數

10A檔 0～0.5Ω
5A檔 2mΩ～1Ω
1A檔 30mΩ～6Ω
300mA檔 100mΩ～20Ω
100mA檔 300mΩ～60Ω
5mA檔 30Ω～20kΩ
準確度 ±(0.2%RD+0.05%FS)
小分辨率 0.1μΩ
顯示 大屏幕彩色液晶顯示屏，陽光下可清晰顯示

工作電源 直流：內置12.6V/2.2AH鋰電池（專用電源適配器）

量程(電阻量程切換)

根據IEC及國家有關標準規定：為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢新開發研制了一款直流電阻測試儀。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。

10A變壓器直流電阻測試儀：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

中試控股10A變壓器直流電阻測試儀適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。

中試控股踐行“精細制造，深耕技術”產出10A變壓器直流電阻測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

變壓器的每個繞組不一樣，其中的引線長度也不同，每個不一樣的繞組都有不同的直流電阻值，這樣就會給電阻的不平衡率造成影響，引起電阻不平衡率超標。

防護措施：

（a）要將中性點的引線焊接在適當的地方。將銅排或者鋁排連接在三相末端，三相電阻之間的平衡點需要用儀器來尋找，將中性引線焊接在這個位置上。

（b）在中間相套上最大電阻值的線圈，用以減少中間相引線短所造成的影響。

（2）連接有空隙導致的變壓器直流電阻不平衡率超標。

主要原因：根據實踐可以得知，引線與套管導桿之間或者與分接開關沒有緊密聯系在一起也會影響電阻值的變化，造成超標。

防護措施：

（1）在變壓器日常運行過程中，采用氣相色譜儀綜合分析結果，對于出現不合格的部位進行及時處理。

（2）將安裝與檢修的質量進行提高，嚴格檢查各連接部位是否連接妥當。

（3）導線規格不同也會影響直流電阻的不平衡率超標。

主要原因：

研究事實表明，一些導線的銅、鋁含量不能達到國家要求標準，導致一些變壓器的直流電阻的電阻值偏差較大。即使所有導線符合規定，但是對于不同尺寸的導線的橫切面也會對電阻值的偏差有影響。

防護措施：

（1）將入庫線材的質量進行嚴格檢驗，避免劣質導線入庫，減少直流電阻的不平衡率。

（2）將標稱截面改成導線的最小界面，然后進行電阻值測量，與標稱截面所測量出的電阻值進行對比，將偏差范圍縮小到一半，這樣可以很好地降低電阻值不平衡率。

（4）繞組不結實導致的電阻的不平衡率超標。

主要原因：一個變壓器的繞組不結實或者出現斷股情況，會對變壓器的電流造成直接影響，直接作用于直流電阻，會影響直流電阻的不平衡率。

防護措施：

（1）通過氣相色譜儀進行全面綜合測量判斷結果。

（2）遇到變壓器短路時，要對變壓器的直流電阻進行測量，及時檢修出現的繞組不結實或者斷股情況。

6.測量變壓器的直流電阻數值不穩定的故障查找及處理措施
