中試控股技術研究院魯工為您講解：感性負載直流電阻快速測量儀（10A電科院）

ZSBZC-10A變壓器直流電阻測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBZC-10A變壓器直流電阻測試儀可以做什么?

變壓器直流電阻測試儀：是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。本儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

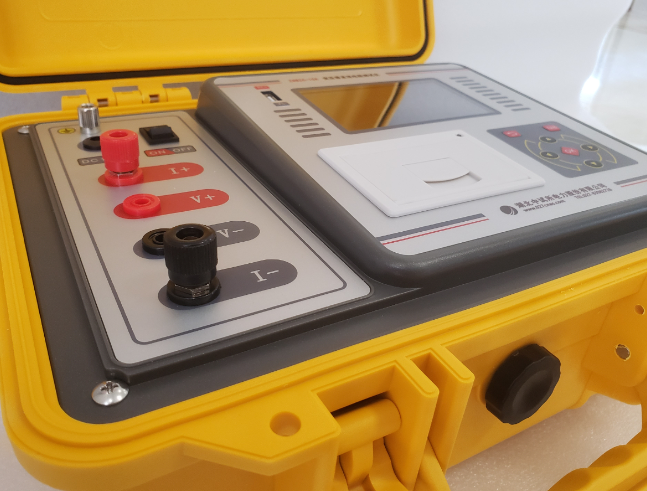

ZSBZC-10A變壓器直流電阻測試儀概述
變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。

可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。

為了滿足變壓器直流電阻快速測量的需要，我公司研制的ZSBZC-10A變壓器直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。

整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
ZSBZC-10A變壓器直流電阻測試儀功能特點
1、儀器可以使用安卓手機或平板，關注微信公眾號，下載專用APP，通過專用軟件全程控制儀器，測試數據存儲上傳，方便查閱。
2、儀器最高輸出電壓24V，便于高阻值時選擇更大的測試電流，提高測試速度
3、儀器采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流，適合中小型變壓器和電壓互感器的直流電阻測量。
4、具有反電勢沖擊，測試過程中斷線以及斷電，電源過熱等多種保護功能，能可靠保護反電勢對儀器的沖擊，并同步聲響報警。
5、具有銅鋁材質的任意溫度換算功能，觸摸輸入任意繞組溫度以及換算溫度。
6、智能功率管理技術，儀器總工作在最小功率狀態，有效節能，減少發熱。

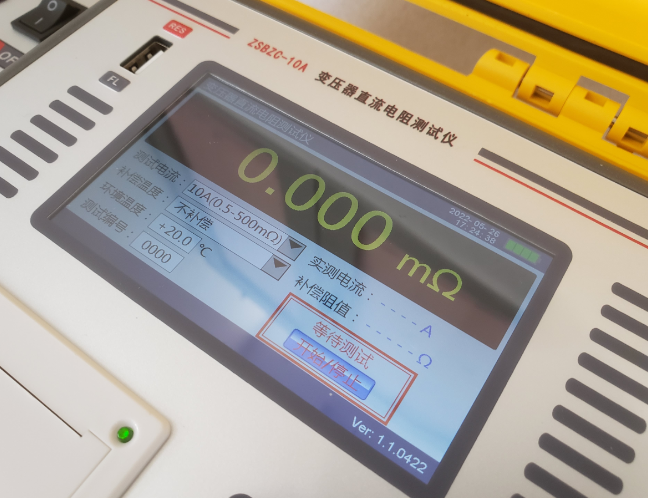

7、七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換。
8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱。
9、 儀器有藍牙通訊，RS232通訊和USB接口，用于計算機通訊以及U盤數據存儲。
10、自帶面板式微型打印機，可漢化打印測量結果。

ZSBZC-10A變壓器直流電阻測試儀參數

10A檔 0～0.5Ω
5A檔 2mΩ～1Ω

5mA檔 30Ω～20kΩ
準確度 ±(0.2%RD+0.05%FS)
小分辨率 0.1μΩ
顯示 大屏幕彩色液晶顯示屏，陽光下可清晰顯示

工作電源 直流：內置12.6V/2.2AH鋰電池（專用電源適配器）

量程(電阻量程切換)

根據IEC及國家有關標準規定：為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢新開發研制了一款直流電阻測試儀。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。

10A變壓器直流電阻測試儀：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

中試控股10A變壓器直流電阻測試儀適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。

中試控股踐行“精細制造，深耕技術”產出10A變壓器直流電阻測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

操 作 內 容

一、 準備

三線電源插座的保護端應接妥地線，不能懸空，中試控股否則機箱失去屏蔽作用，發生跳動現象。接通電源，按下“POWER”鍵。

二、 清零

將兩測量夾子短接，然后清零。

三、 功能選擇

根據需要，進行速度調節，參數、顯示形式、連續或單次測試的設置等。

四、 電阻測量

根據待測電阻大小及需顯示的位數選擇合適量程和顯示位數。在被測電阻上連好測試夾子，夾子要緊靠被測部位夾持，讀出電阻值。

五、 連續測量時，不必重新調零。

不進行測量時，將電源及時斷開。

A：直流電源測試：

閉合總電源開關，相應有指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，按下“復位鍵”，中試控股儀器顯示“正在放電”，等儀器返回到開機的界面，關閉總電源開關，相應的指示燈熄滅，再轉換測試夾，進行再次測試。

B、ZSBZC-10A直流電阻測試儀交流電源測試：

接上交流AC220V電源，“充電”指示燈亮，閉合總電源開關，相應的指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，按下“復位鍵”，儀器顯示“正在放電”，等儀器返回到開機的界面，關閉總電源開關，相應的指示燈熄滅，再轉換測試夾，進行再次測試。

特被注意：測試完畢后，必須按“復位鍵”等儀器返回開機界面后，才能關機進行下次測試。

中試控股直流電阻測試儀怎么使用才是正確的? 這里簡要介紹直流電阻測試儀的操作流程和方法。

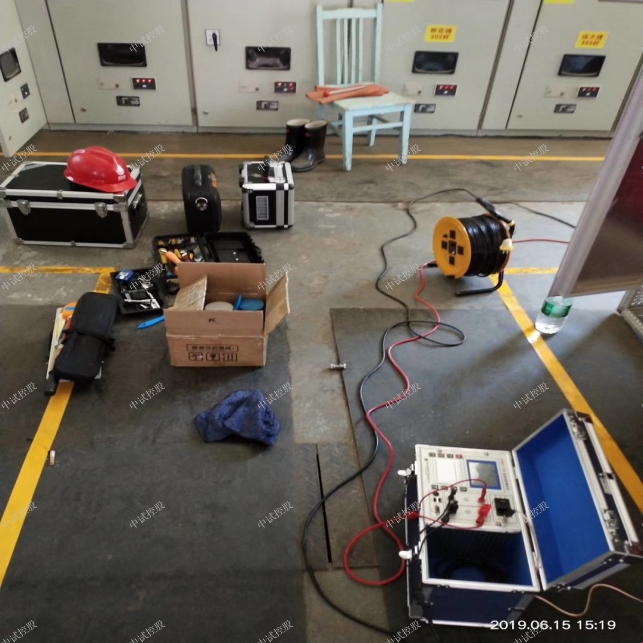

1 .在設備上配備測試線路連接被測量設備，按照標準進行連接，同時確保各測試夾具的夾緊牢固、可靠。

2 .接通機器的電源開關后，機器顯示“歡迎使用”，稍后進入“量程選擇”畫面。 此時，用“上、下”鍵移動光標，選擇所需設定的測試范圍，按“確認”鍵開始測量設備。

3.儀器進入測量狀態后，LCD畫面上顯示充電模擬條，充電完成后的LCD畫面上顯示數值，即被測量儀器的直流電阻值。 此時按下“確認”鍵，數值將被保存并鎖定。 畫面長時間顯示“超出量程”時，請按“返回”鍵返回上位菜單，選擇上位測試范圍重新測試，或檢查測試回路是否開路。

4 .機器進入數據鎖定畫面，按下“打印”鍵后數據被打印，數據打印完成后機器自動放電，放電后返回上位菜單。

5 .測試結束后，切斷電源。
