中試控股技術研究院魯工為您講解：變壓器5kΩ直阻測量儀（10A電科院）

ZSBZC-10A變壓器直流電阻測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBZC-10A變壓器直流電阻測試儀可以做什么?

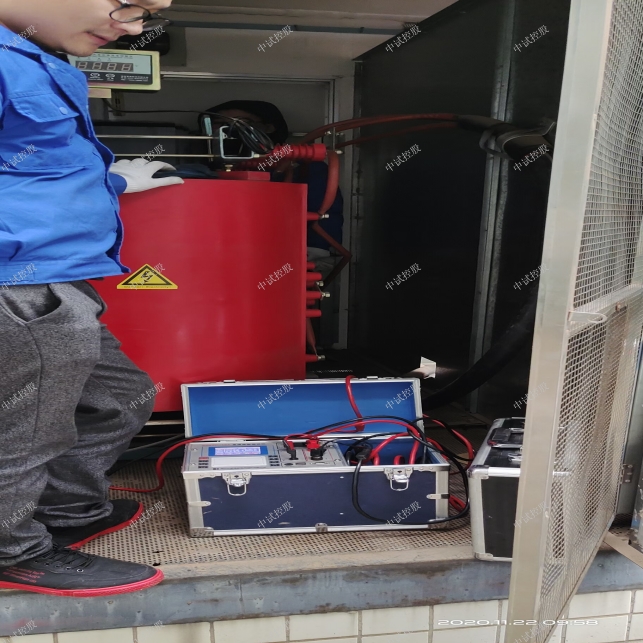

變壓器直流電阻測試儀：是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。本儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBZC-10A變壓器直流電阻測試儀特征

突出優勢
? 1、儀器輸出電流大，且重量輕，輕巧強大，方便攜帶。
? 2、儀器提供6檔輸出電流選擇和一個自動檔，可以輸出10A電流。
? 3、內置超大容量鋰電池，便于現場操作，可連續工作8小時以上。
? 4、測量范圍寬（0-20KΩ），適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品測量。
? 5、本儀器帶有萬年歷、99組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據
? 6、菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
? 7、本機具有音響放電報警，放電指示清晰，減少誤操作。
? 8、本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
? 9、具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。

ZSBZC-10A變壓器直流電阻測試儀參數

小分辨率 0.1μΩ
顯示 大屏幕彩色液晶顯示屏，陽光下可清晰顯示
工作電源 直流：內置12.6V/2.2AH鋰電池（專用電源適配器）
輸出電流 <5mA、100mA、300mA、1A、5A、10A、自動
量程(電阻量程切換)
10A檔 0～0.5Ω
5A檔 2mΩ～1Ω
1A檔 30mΩ～6Ω
300mA檔 100mΩ～20Ω
100mA檔 300mΩ～60Ω
5mA檔 30Ω～20kΩ
準確度 ±(0.2%RD+0.05%FS)

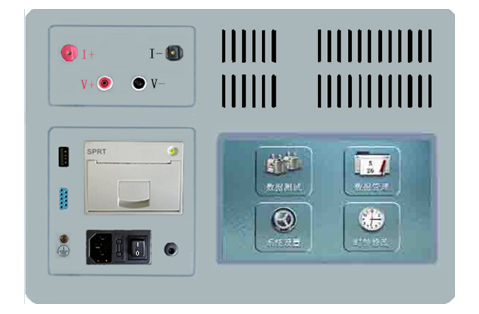

ZSBZC-10A變壓器直流電阻測試儀面板結構

開關      “I”按下儀器開始供電，“O”按下關斷儀器電源
接  地  柱   儀器整機接地點，安全保護
I+、 I-      輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。
V+、V-       電壓采樣端，V+為電壓線正端，V-為電壓線負端。
RS232        通用串行接口，可通過計算機控制儀器。
USB          可向U盤輸出測試結果。
風  扇       排風口
充 電 插 座  交流220V供電，插上充電器后可電池充電

根據IEC及國家有關標準規定：為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢新開發研制了一款直流電阻測試儀。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。

10A變壓器直流電阻測試儀：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

中試控股10A變壓器直流電阻測試儀適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。

中試控股踐行“精細制造，深耕技術”產出10A變壓器直流電阻測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

那么，如何選擇合適電流大小的直阻儀？本文將為大家介紹幾個計算公式，詳細為大家講解，如何確定直流電阻測量的電流值。

?

由于近代變壓器所用的電工鋼片質量比過去提高很多，變壓器的空載電流減小很快，通常使用2%~10%變壓器額定電流來測量變壓器直流電阻，就可以使鐵心飽和，較小的百分數用于大容量變壓器，較大的百分數用于小容量變壓器。

    變壓器繞組中通過額定電壓時的交流空載電流時，鐵心中會有額定磁通密度Bn，此時鐵心的磁導率μ將是比較低的。測量直流電阻時，需要使鐵心中磁密大于Bn，使鐵心的碓導率μ變為更低，以減少電路的時間常數和反電動勢dLi/dt，縮短穩定時間。

因此測量直流電阻時的直流電流應至少是

I＝k√2i0In÷100

式中k——常數＞1

i0——交流額定頻率，額定電壓下空載電流百分值（%）

In——被測繞組的額定電流（A）

   式中常數√2是直流電流等效于交流電流的幅值。因數k比1大時，鐵心中磁密＞Bn，使直流電阻測量時鐵心的磁導率μ降低。

    在變壓器繞組是星形(Y)聯結時，線電流等于相電流，由上式可得出測量直流電阻時應施加的電流是

IY＝1.41 ki0In÷100

在變壓器繞組是三角形（D）聯結時，變流空載電流線電流是相電流的√3倍，而測量直流電阻時的直流電流是按總電流的}和1/3和2/3的比例分配的。所以測量直流電阻應加電流是

ID＝1.41×3/2÷1/√3 ki0In×100＝1.22 ki0In÷100

  當k取3~10時，即測量直流電阻時的勵磁安匝是空載電流安匝的3~10倍時，可以使鐵心中磁密日大于Bn接近飽和，即取測量直流電阻時的直流電流等于2% - 10%額定電流。若測量時直流電流過大，測量時間過長，則因繞組發熱溫度升高使電阻發生變化，使測量誤差加大。

上述幾個公式都可以準確選擇合適的電流值，當然，現在一般廠家也會根據被試品的參數，為客戶詳細的測試方案，也不需要自己很辛苦的計算。不過，活到老，學到老，自己熟練掌握一個技能也是一件好事。

直流電阻測試儀使用注意事項及維護

直流電阻測試儀注意事項

1.試驗時不允許不相干的物品堆放在設備面板上和周圍。

2.使用前請檢查電源電壓:交流220V±10%  50Hz。

3.儀器在使用完直流電源測試后，應及時對機內的電池進行充電維護。

4.在直流測試過程中，發現欠壓時，應停止使用直流電源，改用交流電源測試。

5.儀器長期不用時，應定期（兩個月）對儀器內的電池進行充電維護，一般充電14小時左右.

6.直流電阻測試儀應避免受潮、跌落、暴曬等。

7.更換保險管和配件時，請使用與本中試控股儀器相同型號。

8.本儀器注意防潮、防油污。
