中試控股技術研究院魯工為您講解：電機直流電阻檢測儀（中試名廠）

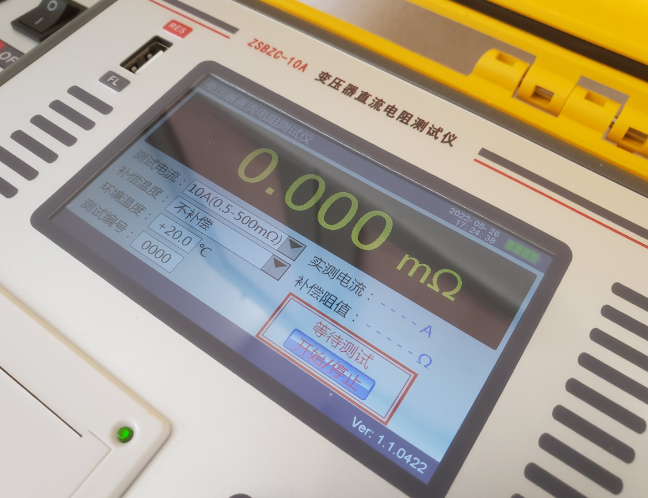

ZSBZC-10A 手持直流電阻測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBZC-10A 手持直流電阻測試儀可以做什么?

變壓器直流電阻測試儀：ZSBZC-10A 手持直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

測試結果分析與判斷
1、繞組的直流電阻受溫度的影響，而變壓器繞組的溫度又難以測準，因此測量結果應以三相電阻是否平衡，歷次變化規律是否一致進行比較判斷，絕對值難以作為判斷的依據。
2、測得電阻值與歷史資料比較時，應換算到同一溫度下進行。
3、測量無中性點引出線的繞組的電阻時，為分析比較的需要應將線電阻換算成相電阻。
4、1600KVA及以下的變壓器，相間差別一般不大于三相平均值的1%，線間差別一般不大于三相平均值的2%。
5、1600KVA及以上的變壓器，各相繞組CT伏安變比極性綜合測試儀專門為測試電流互感器：伏安特性、變比、極性、誤差曲線、計算拐點、二次側回路檢查和角差比差測試等設計的多功能現場試驗儀器。電阻互間的差別不應大于三相平均值2%；無中性點引出線時的線間差別應不大于三相平均值的1%。
6、測得的相間差與以前（出廠或交接時）相應部位測得的相同差比較，其變化也不應大于2%。

ZSBZC-10A 手持直流電阻測試儀技術指標
1、 輸出電流：自動、10A、 5A、1A、200mA、40mA、<5mA
2、 分辨率：0.1μΩ
3、 量程（含線）：
100Ω-50KΩ     <5mA檔
500mΩ-250Ω    40mA檔
100mΩ-50Ω    200mA檔
5mΩ-2.5Ω     1A檔
1mΩ-600mΩ    5A檔
0.5mΩ-200mΩ   10A檔
0.5mΩ-50KΩ    自動檔
4、 準確度： 0.2% (±(0.1%RD+0.05%FS))
5、 工作溫度：-10～40℃
6、 工作濕度：<80%RH，不結露

平衡電橋法
平衡電橋法是采用電橋平衡的原理來測量直流電阻，常用的平衡電橋法有單臂電橋或雙臂電橋兩種。這種方法可以直接讀取數據，準確度較高，在中、小型變壓器的實際測量中，大多采用直流電橋法，當被試線圈的電阻值在1Ω以上的一般用單臂電橋測量，1Ω以下的則用雙臂電橋測量。

在使用雙臂電橋接線時，電橋的電位樁頭要靠近被測電阻，電流樁頭要接在電位樁頭的上面。

測量前，應先估計被測線圈的電阻值，將電橋倍率旋鈕置于適當位置，將非被測線圈短路并接地，然后打開電源開關充電，待充足電后按下檢流計開關，迅速調節測量臂，使檢流計指針向檢流計刻度中間的零位線方向移動，進行微調，待指針平穩停在零位上時記錄電阻值；

此時，被測線圈電阻值=倍率數×測量臂電阻值。測量完畢，先放開檢流計按鈕，再放開電源開關。

根據IEC及國家有關標準規定：該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

10A手持直流電阻測試儀：儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。

中試控股10A手持直流電阻測試儀儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱。

中試控股踐行“精細制造，深耕技術”產出10A手持直流電阻測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
