中試控股技術研究院魯工為您講解：5a便攜式直流電阻測試儀

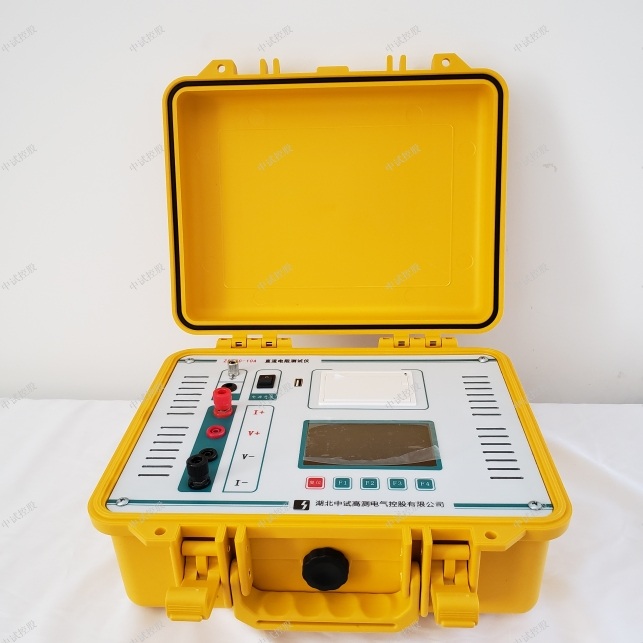

ZSBZC-5A變壓器直流電阻測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBZC-5A變壓器直流電阻測試儀可以做什么?

變壓器直流電阻測試儀：5A直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢新開發研制了一款直流電阻測試儀。本儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBZC-5A變壓器直流電阻測試儀產品別稱
變壓器電阻測試儀、互感器電阻測試儀、電抗器電阻測試儀、發電機電阻測試儀、電機電阻測試儀、開關電阻測試儀、銅排電阻測試儀、接觸器電阻測試儀、繼電器觸點電阻測試儀、金屬導線電阻測試儀、電纜附件電阻測試儀
ZSBZC-5A變壓器直流電阻測試儀產品特征
突出優勢
? 1、儀器輸出電流大，且重量輕，輕巧強大，方便攜帶。
? 2、儀器提供6檔輸出電流選擇和一個自動檔，可以輸出10A電流。
? 3、內置超大容量鋰電池，便于現場操作，可連續工作8小時以上。
? 4、測量范圍寬（0-20KΩ），適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品測量。
? 5、本儀器帶有萬年歷、99組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據
? 6、菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
? 7、本機具有音響放電報警，放電指示清晰，減少誤操作。
? 8、本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
? 9、具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。
ZSBZC-5A變壓器直流電阻測試儀供電方式
   1、本儀器采用交直流兩用模式。
   2、在不插入專用電源適配器時，由內置鋰電池供電；
   3、插上專用電源適配器后，自動切換為交流供電模式，并同時給儀器充電。

三相繞組同時加壓法
三相繞組同時加電壓測量變壓器的直流電阻，是根據楞次定律，使各相電流所產生的磁通在鐵芯中相互抵消，合成磁通為零，從而減小電感L值，使電路的時間常數減小，即減少了測量直流電阻的時間，提高了工作效率。

在測量時，還應考慮繞組電阻的大小受溫度影響的因素和直流電阻的不平衡率等問題。

用電壓降法測量直流電阻需要很長的時間才能獲得準確值，主要由于線圈中通入的電流在變化過程中，在高導磁率的鐵芯中產生磁通，致使L增大。若使磁通減少，也就降低了L值，則電流變化的時間（取決于時間常數）便減小。

在變壓器的三相繞組同時加電壓，同時測量每相的直流電阻，可以達到此目的。三相繞組同時加電壓時，在每相繞組中通入的電流從零開始增加，由右手螺旋定則可知，三相電流在每個鐵芯柱中產生的磁通方向不同，它們的作用相互抵消，結果是使鐵芯中的合成磁通近似為零。

這使電感值L大為減小，因此時間常數t也就降為最低，測試時電流變化的過渡過程大為縮短，短時間內便能獲得穩定的電流值，進而求出繞組的直流電阻值。
測量變壓器直流電阻時測試電流怎么選擇？
直流電阻測試儀如何選型？變壓器直流電阻測試儀細分為1A、3A、5A、10A、20A、40A、50A、100A等各種規格，儀器的供電電源分為外電源AC220V,內電源（電池供電），交直流供電等。目前市面上10A型以上的直流電阻測試儀是都不帶電池供電的。
選用變壓器直流電阻測試儀時，通常對選擇多大電流的直流電阻測試儀，其實并不是很清楚。許多情況下選擇的直流電阻測試儀并不合理。下面我就變壓器直流電阻測試儀的性能要求及技術指標的含義及特點進行分析：
1、電流電壓：在實際測量時應根據不同被試對象選擇不同的測試電流，當選擇電流過小時會影響測量精度。輸出電壓的高低決定了測量變壓器直流電阻值速度
2、測量范圍：一般電力變壓器的直流電阻值在100uΩ-100Ω之間，互感器等設備的測量范圍在100uΩ-2kΩ之間
3、測量精度：當然是越高越好
4、儀器功能：單相測量和三相測量、數據儲存打印
儀器選型原則上變壓器容量越大要求測試電流越大。變壓器在進行直流電阻測試時選擇一般按變壓器額定工作電流的10%進行測量。太大的電流會導致變壓器的溫度升高，導致電阻測試不準確，太小的電流則測試精度不高。

測量范圍寬（0-20KΩ），適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品測量。

5A變壓器直流電阻測試儀：儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。

中試控股5A變壓器直流電阻測試儀儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱。

中試控股踐行“精細制造，深耕技術”產出5A變壓器直流電阻測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

測量時在被測的土壤中沿直線插入四根探針，并使各探針間距相等，各間距的距離為L，要求探針入地深度為L/20cm，用導線分別從C1、P1、P2、C2各端子與四根探針相連接。若地阻儀測出電阻值為R，則土壤電阻率按下式計算：

 Ф=2πRL Ф—土壤電阻率（Ω?cm）、L—探針與探針之間的距離(cm)、R—地阻儀的讀數（Ω）用此法測得的土壤電阻率可近似認為是被埋入探針之間區域內的平均土壤電阻率。

3、導體電阻測量（圖一）

4、地電壓測量 測量接線如圖二，撥掉C1插頭，E、P1間的插頭保留，啟動地電壓（EV）檔，指示燈亮，讀取表頭數值即為E、P1間的交流地電壓值。

5、測量完畢按一下電源“OFF”鍵，儀表關機。

 接地電阻測試接線圖一       接地電阻測試接線圖二         接地電阻測試接線圖三

圖一         圖二         圖三

測量保護接地電阻時，一定要斷開電氣設備與電源連接點，在測量大型接地網接地電阻時，不能按一般接線方法測量，可參照電流表、電壓表測量法中的規定選定埋插點。測量接地電阻時，好反復在不同的方向測量3~4次，取其平均值，確保測量值真實有效。.

三、變壓器直流電阻的測量方法

變壓器繞組直流電阻的測量是項既簡單又重要的試驗項目。其目的是檢查繞組焊接頭的質量、電壓分接頭的各個位置引線與套管的接觸足否良好。并聯支路的連接是否正確、有無層間短路或內部斷線的現象等。同時，它也是變壓器短路特性試驗的重要數據。測量直流電阻的儀器常用的是變壓器直流電阻測試儀。

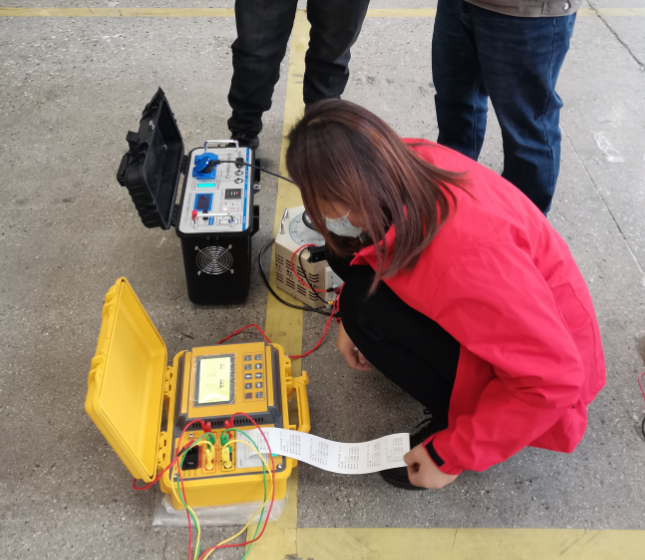

1、按照產品說明書正確將測試設備與被試品連接。

直流電阻測試接線圖

直流電阻測試接線圖

2、在開機狀態下將光標移動到查詢數據菜單，然后按選擇鍵進入數據查詢。

3、當選好電流后，按下確認鍵開始充電。液晶顯示“正在充電”過幾秒鐘之后，顯示“正在測試”這時說明充電完畢，進入測試狀態，幾秒后，就會顯示所測阻值，如下圖。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。

4、測試完畢后，按“復位”鍵，儀器電源斷開，同時放電，音響報警，液晶恢復初始狀態，放電音響結束后，請一定稍等10 秒鐘左右，重新接線進行下次測量，或拆下測試線與電源線結束測量。

試驗結束后，必須要等到放電結束，報警聲停止后，再進行拆線，否則危險！在測量無載調壓變壓器時，倒分接前一定要重復放電，報警聲停止后，方可切換分接點。
