中試控股技術研究院魯工為您講解：5A便攜式變壓器直流電阻測試儀

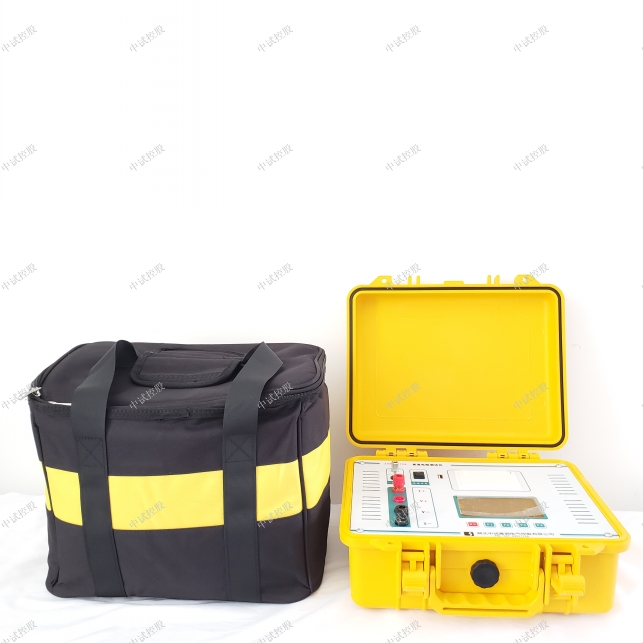

ZSBZC-5A變壓器直流電阻測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBZC-5A變壓器直流電阻測試儀可以做什么?

變壓器直流電阻測試儀：5A直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢新開發研制了一款直流電阻測試儀。本儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBZC-5A變壓器直流電阻測試儀產品特征
突出優勢
? 1、儀器輸出電流大，且重量輕，輕巧強大，方便攜帶。
? 2、儀器提供6檔輸出電流選擇和一個自動檔，可以輸出10A電流。
? 3、內置超大容量鋰電池，便于現場操作，可連續工作8小時以上。
? 4、測量范圍寬（0-20KΩ），適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品測量。
? 5、本儀器帶有萬年歷、99組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據
? 6、菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
? 7、本機具有音響放電報警，放電指示清晰，減少誤操作。
? 8、本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
? 9、具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。

ZSBZC-5A變壓器直流電阻測試儀測量方法和注意事項
變壓器直流電阻測試儀簡稱直流電阻測試儀，直阻測試儀，感性負載直流電阻測試儀等。

電阻測試儀對于在載調壓器縱向測試可一次供電完成，充分節約試驗時間，并為變壓器生產廠家設置有溫升試驗功能，對各種類型變壓器可實現快速準確測量，具有操作簡便、精度高、抗干擾等特點。

變壓器直流電阻測試儀是測量大容量變壓器直流電阻設計的新型儀器，是設計成一體的高精度穩流電源及測試部分組成，測試過程微機控制，自動完成穩流判斷、數據采集、數據處理、阻值顯示及打印。
變壓器直流電阻測試儀簡稱直流電阻測試儀、直阻測試儀、感性負載直流電阻測試儀等。變壓器直流電阻測試儀是測量大容量變壓器直流電阻設計的新型儀器，是設計成一體的高精度穩流電源及測試部分組成，測試過程微機控制，自動完成穩流判斷、數據采集、數據處理、阻值顯示及打印。

該儀器對于在載調壓器縱向測試可一次供電完成，充分節約試驗時間，并為變壓器生產廠家設置有溫升試驗功能，對各種類型變壓器可實現快速準確測量，具有操作簡便、精度高、抗干擾等特點。

測量范圍寬（0-20KΩ），適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品測量。

5A變壓器直流電阻測試儀：儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。

中試控股5A變壓器直流電阻測試儀儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱。

中試控股踐行“精細制造，深耕技術”產出5A變壓器直流電阻測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

      1.檢查繞組內部導線和引線的焊接質量；

      2.檢查分接開關各個位置接觸是否良好；

      3.檢查繞組或引出線有無折斷處；

      4.檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況；

      5.檢查層、匝間有無短路的現象。

       直流電阻測試儀采用全新電源技術，電能表現場校驗儀使儀器對各種參量的測量精度很高，同時多功能電能表現場校驗儀配有鉗形電流互感器，使得現場接線簡便具有測量迅速、體積小巧、使用方便、測量精度高等特點，是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

      直流電阻速測儀符合國家標準GB6587-86《電子測量儀器環境試驗總綱》及GB6593-86《電子儀器質量檢定規則》的要求。

 直流電阻速測儀參數

1．使用條件：

    環境溫度：-15℃～50℃

    相對濕度：≤85%RH

2．工作電源：

    AC 220V±10%； 50Hz±5%

3．測量范圍：

     0.01A：     1μΩ~2kΩ

      1A：        1μΩ~20Ω

     5A：        1μΩ~4Ω

     10A：       1μΩ~2Ω

4．測量誤差：±0.2%

5．大分辨率：1 μΩ

6．顯示方式大屏幕液晶菜單顯示

      液晶屏面積：80mm×40mm

      可打印顯示結果

7．功耗：300 VA

8．外形尺寸：330×280×180（mm3）

9．重量：4k

直流電阻速測儀特征

    1、直流電阻速測儀體積小，重量輕，操作簡便，測試速度快。

    2、測試電流：0.01A ，1A，5A，10A，

    3、軟件設計多重抗干擾程序，測量結果準確度高，重復性好。

    4、直流電阻速測儀采用液晶大屏幕顯示，具有存儲打印功能，適應各種不同的工作環境。

   1．電阻測量：

中試控股技術博士為您解答：儀器開機或按復位鍵后，進入

初始狀態(1)。使光標指針指向“電阻測量”，按“確定”鍵進入狀態(2)，顯示電流選擇列表。不同電流檔的測量范圍見下表,可參考選擇,自動檔可達到技術指標中對應型號所列的整個測量范圍,自動選擇電流的原則是盡量使用較大的電流。使光標指向所需要的輸出電流，按“確定”鍵進入狀態(3)，顯示變化的充電電流和測量時間，#SUPERMAN是設備編號,用戶可任意輸入修改,MN表示該被測設備測量次數,充電完成后自動顯示電阻值，此時每按一次“確定”鍵則儲存一次測量結果,測量次數MN加1。按“取消”或“復位”鍵退出電阻測量，進入狀態(4)，顯示正在放電。放電結束后，自動回到初始狀態(1)，完成一次電阻測量。兆歐表, 絕緣電阻測試儀是為了了解,評估電氣設備的絕緣性能而使用的一種試驗類型.兆歐表,絕緣電阻測試儀適用于測量各種電機,電纜,變壓器,和其它電氣設備
