中試控股技術研究院魯工為您講解：10KVA多倍頻感應耐壓試驗裝置

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置

不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

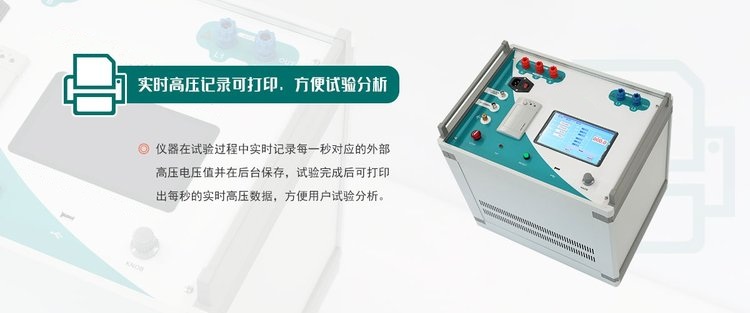

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化。其中包括整體劣化和部分劣化，形成缺陷。例如由于局部地方電場比較集中或者局部絕緣比較脆弱就存在局部的缺陷。

各種預防性試驗方法，各有所長，均能分別發現一些缺陷，反映出絕緣的狀況，但其他試驗方法的試驗電壓往往都低于電力設備的工作電壓，作為安全運行的保證還不夠有力。

直流耐壓試驗雖然試驗電壓比較高，能發現一些絕緣的弱點，但是由于電力設備的絕緣大多數都是組合電介質，在直流電壓的作用下，其電壓是按電阻分布的，所以交流電力設備在交流電場下的弱點使用直流作試驗就不一定能夠發現，例如發電機的槽部缺陷在直流下就不易被發現。

交流耐壓試驗符合電力設備在運行中所承受的電氣狀況，同時交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，所以這種試驗已成為保證安全運行的一個重要手段。
但是由于感應交流耐壓試驗裝置所采用的試驗電壓比運行電壓高得多，過高的電壓會使絕緣介質損失增大、發熱、放電，會加速絕緣缺陷的發展，因此，從某種意義上講，交流耐壓試驗是一種破壞性試驗。

ZSDBF-7.5KVA多倍頻感應耐壓試驗裝置技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  50、100、150、200  調節細度0.1 Hz
輸出電壓                  0～350V正弦波
輸出功率                  7.5KW
最大輸出電壓              350V
最大輸出電流              17.5A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            430（長）×310（寬）×340（高）
儀器重量                  約20kg
ZSDBF多倍頻感應耐壓裝置主要用于對被試品在不同電壓及頻率下進行感應、耐壓試驗的場合，可以滿足以下試驗：
1、220kV及以下電磁電壓互感器感應耐壓；
2、35kV及以下配電變壓器感應耐壓（需配中間勵磁試驗變）；
3、可作為串聯諧振試驗裝置的變頻電源；
4、可作為工頻單相調壓器使用（滿足呈容性PT的感應耐壓試驗）。
根據中國標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；

也可作為短時運行的150Hz電源使用。

多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

裝置特點及工作原理

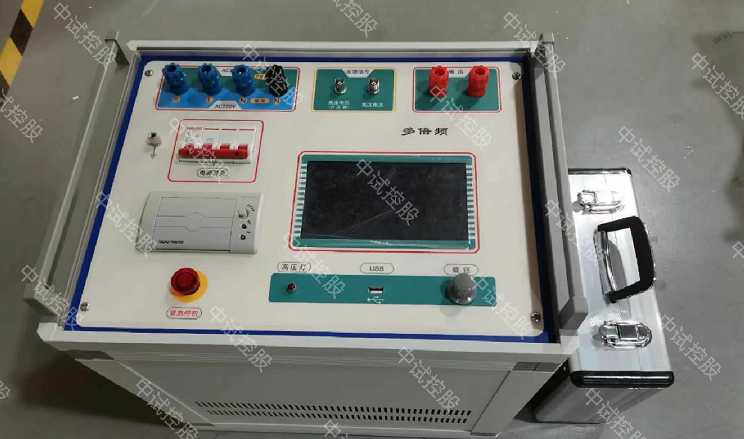

該中試控股裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。內置計算機，8寸彩色液晶顯示，數據存儲可達到3200組。

三倍頻/多倍頻感應耐壓測試儀采用觸摸式操作方式，可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出。

外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。

由于摒棄了傳統的三相五柱式三倍頻發生器的產生原理，由此中試控股帶來了如下幾個優點：

1. 體積小、重量輕，便于攜帶，便于大功率化。

2. 不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。

3. 操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。

ZSDF-20KVA多倍頻感應耐壓試驗裝置（含分壓器）

1.1概述
電壓互感器（PT）是電力系統中的關鍵設備，電源試驗試驗是保證產品質量符合標準的一項重要試驗。PT繞組的匝間、層間、段間及相間的縱絕緣電源試驗試驗，則是PT絕緣試驗中的重要項目，縱絕緣試驗需通過變頻電源裝置施加試驗電壓，進行耐壓試驗。對PT進行電源試驗試驗可幫助工作人員及時發現問題，避免造成嚴重后果。

我中試控股的多倍頻感應耐壓試驗裝置采用微機控制，結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。三倍頻/多倍頻感應耐壓測試儀采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

主要特點：
防止容升       配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成電源試驗試驗。
操作簡單       加壓可分全自動加壓和手動加壓，可選50Hz～200Hz頻率范圍恒壓輸出。
保護全面       器具有完善的過壓和過流保護功能，且均可由用戶設定。
顯示清新       采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了。
打印快速       儀器內裝微型高速熱敏打印機，可快速打印顯示內容。
實時時鐘       能記錄測量的日期和時間，中試控股并在液晶屏上顯示當前時間。
數據存儲       可存儲92組數據，存滿后還可覆蓋。
抗震性能       三倍頻/多倍頻感應耐壓測試儀采用抗震設計，長途運輸中的顛簸不會損壞儀器。

1.2技術指標
工作條件 環境溫度：-10℃～50℃
相對濕度：30%～90%
供電電源 三相AC380V±10%
或AC220±10%
50 Hz±5 Hz
如用AC220供電，功率減半
輸出頻率 50/75/100/150/200 Hz
輸出電壓 30~360V正弦波
輸出功率 20KW
最大輸出電壓 360V
最大輸出電流 50A
電壓最小分辨率 0.01V
電流最小分辨率 0.001A
電壓電流精度 ±1%
外形尺寸 520mm×395mm×370mm
三倍頻/多倍頻感應耐壓測試儀重量 約47kg
儀器成套性
序號 名稱 數量 單位
1、三倍頻/多倍頻感應耐壓測試儀主機 1 臺
2、200kV分壓器 1 臺
3、AC220V電源輸入線   1 根
4、AC380V電源輸入線   1 根
5、分壓器連接線 1 根
6、輸出線 1 根
7、接地線    2 根
8、高壓線(含鱷魚夾) 1 根
9、熱敏打印紙 2 卷
