中試控股技術研究院魯工為您講解:倍頻電源感應耐壓試驗裝置(中試大廠)

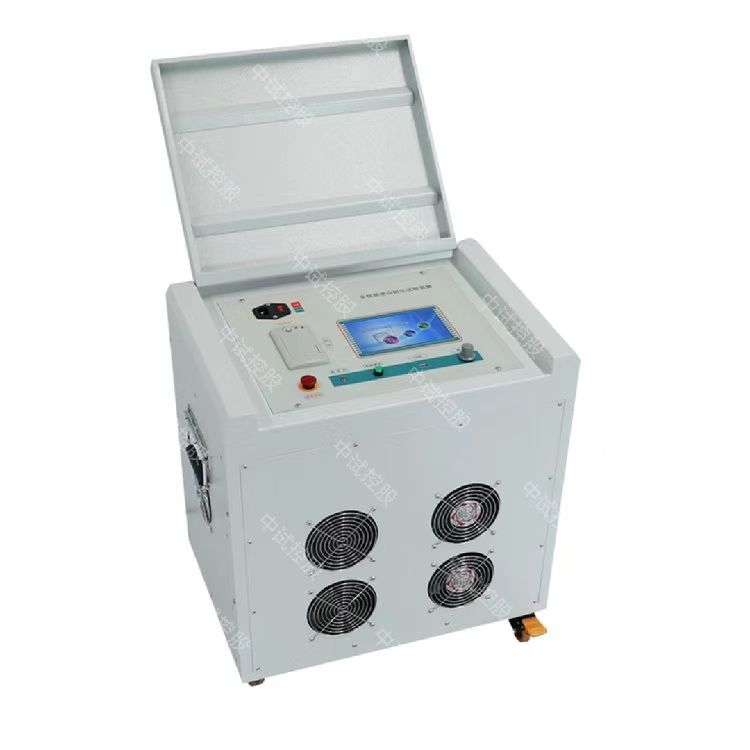

ZSDBF-5KVA多倍頻感應耐壓試驗裝置
不僅可做互感器感應耐壓試驗,還可兼做伏安特性試驗。
配合高阻抗電容分壓器,能直接監測一次側的高壓自動完成感應耐壓試
參考標準:DL/T 848.4-2004
多倍頻感應耐壓試驗裝置:ZSDBF-5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗,中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制
中試控股結合先進的變頻及高速采樣技術設計制造,比傳統的三倍頻發生器效率高,輸出電壓穩定,測量精度高,重復性好,并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能,操作極其簡單。
儀器采用背光式大屏幕液晶顯示,全中文操作界面,帶實時時鐘和微型打印機。儀器采用一體化結構,重量輕,便于攜帶。
ZSDF多倍頻電源試驗裝置輸出即為正弦波,波形失真度小,波形畸變率 <3%。不同于其他類型的變頻電源裝置,脈寬調制型變頻電源輸出為方波,輸出經過波形整形而成的正弦波。
多倍頻電源試驗裝置體積小,波形好,裝配方便,操作簡便。多倍頻電源試驗裝置的核心組件——變頻電源柜采用高性能微處理器控制,全中文菜單顯示,具有自動化程度高,保護迅速可靠,人機界面友好等優點。
多倍頻電源試驗裝置雖安裝操作簡便,但誤操作仍會引起意外事故。因此在使用前請務必仔細閱讀本使用說明,以免對被試品及試驗裝置造成不必要的損壞。
裝置容量:5kW
輸入電壓:AC,三相,380V±10%。
電源頻率:50Hz。
輸出電壓:0 ~400V
輸出頻率:50Hz,100Hz,150Hz,200Hz(可選)。
波形畸變率:<3%。
保護功能:對被試品具有過流 、過壓及試品閃絡保護 (見變頻電源部分);
5kW/380V 1臺
額定輸出容量:5kW
工作電源:380±10%V(三相),工頻
輸出電壓:0 –400V, 單相,
額定輸入電流:25A
額定輸出電流:25A
噪聲水平 :≤50dB
重 量:約12kg;
變壓器和互感器的感應耐壓試驗是中試控股保證產品質量符合標準的一項重要試驗。變壓器繞組的匝間,層間,段間及相間的縱絕緣感應耐壓試驗,則是變壓器絕緣試驗中的重要項目。
縱絕緣試驗需要通過倍頻電源裝置,施加試驗電壓,進行耐壓試驗。
電壓互感器(PT)是電力系統中的關鍵設備,中試控股感應耐壓試驗是保證產品質量符合標準的一項重要試驗。
PT繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗,則是PT絕緣試驗中的重要項目,縱絕緣試驗需通過變頻電源裝置施加試驗電壓,進行耐壓試驗。對PT進行感應耐壓試驗可幫助工作人員及時發現問題,避免造成嚴重后果。
電子式多倍頻發生器還有很多其他的優點。儀器核心部分使用變頻調節器,采用電力電子技術,試驗數據更加精確。儀器的其他功能,比如參數預置、保護設置、頻率選擇、電壓調節控制等也都全部采用數字控制技術,使得實驗人員的工作負擔大大降低,工作效率更高效。
儀器內部為計算機控制,存儲容量可達3200組試驗數據。并且采用觸摸式操作方式,配備熱敏打印機進行數據打印功能。除此之外,儀器的外置LC濾波回路,可以保證波形畸變率在指標范圍內。外置帶抽頭的補償電感,以補償被試設備的電容電流,提高裝置的帶負載能力。
ZSDBF-5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗,中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗;
中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。
變壓器額定電流 I1N/I2N,單位為A、kA。是變壓器正常運行時所能承擔的電流,在三相變壓器中均代表線電流。
變壓器額定電流計算公式 對單相變壓器:I1N = SN/ U1N I2N = SN / U2N 對三相變壓器:I1N=SN/[sqrt(3)U1N] I2N=SN/[sqrt(3)U2N]
U1N為正常運行時一次側應加的電壓。U2N為一次側加額定電壓、二次側處于空載時的電壓。單位為V。相變壓器中,額定電壓指的是線電壓。
SN為變壓器額定容量,單位為VA、kVA、MVA,N為變壓器的視在功率。通常把變壓器一、二次側的額定容量設計為 。
I1N為正常運行時一次側變壓器額定電流。I2N為一次側變壓器額定電流。單位為A。
250KVA有效使用功率等于百分之八十,250KVA等于200KW 變壓器二次側電流=變壓器額定容量*1.44。
例如:100KVA變壓器二次側電流
I=100*1.44=144(A)
各種容量變壓器高低壓側額定電流的數據(包括20、30、50、80、100、160、200、250、315、400KVA等)
變壓器容量20、30、 50、 80、 100、 160、 200、 250、 315、 400KVA
高壓側電流1.15、1.73、2.88、4.62、5.77、 9.23、11.2、14.43、18.2、 22.4
低壓側電流28.9、43.2、 72、 115.2、144、230.4、288、 360、453.6、 576 已知變壓器容量,求其各電壓等級側額定電流。口訣a :
容量除以電壓值,其商乘六除以十。
說明:適用于任何電壓等級。
在日常工作中,有些電工只涉及一兩種電壓等級的變壓器額定電流的計算。將 以上口訣簡化,則可推導出計算各電壓等級側額定電流的口訣:容量系數相乘求。已知變壓器容量,速算其一、二次保護熔斷體(俗稱保險絲)的電流值。口訣b :
配變高壓熔斷體,容量電壓相比求。
配變低壓熔斷體,容量乘9除以5。
說明:正確選用熔斷體對變壓器的安全運行關系極大。當僅用熔斷器作變壓器高、低壓側保護時,熔體的正確選用更為重要。這是電工經常碰到和要解決的問題。
電容器極間電容量測試的注意事項有:
(1)運行中的設備停電后應先放電,再將高壓引線拆除后測量,否則將引起測量誤差
(2)應根據被試電容器電容量的大小選擇接線方式,注意克服電壓表或電流表的影響。
(3)進行電容器電容量測試時,盡量避免通過熔絲測量。如有內置熔絲,應注意測試電流的大小。
(4)采用正接線測試耦合電容器及斷路器電容器極間電容量時,注意低壓電極對地應有絕緣。
(5)絕緣良好的電容器,電容值的變化是很小的。電容值的突然增高,一般認為是部分電容元件擊穿短路,因為電容器是由多段元件串聯組成的,串聯段數減少,電容才會增高。如果部分元件發生斷線,電容值將會減少。電容量的測試也可靈敏地反映電容器浸漬劑的絕緣狀況,如箱體密封不良浸漬劑泄漏會使電容值減少,進水后又會使電容量增大。
電容型設備的主絕緣多為若干個同軸的圓柱狀電容器串聯組成,載流導體時電容器組的一個電極,其余各層電極均是金屬箔,最外一層電極經接地引線(有時穿過小套管)接地,電極間夾以膜狀(塑料膜或紙)固體絕緣介質,然后整個浸在油中或膠中。
這種結構,當有一層或若干層絕緣介質被擊穿時,其等值電容量即以線性相關增長,而其余完好層的介質上的電場強度相應增加,這無疑是一種危險的劣化趨勢,又是可以檢出的劣化趨勢,因此必須重視這類型設備主絕緣電容量有無變化。
