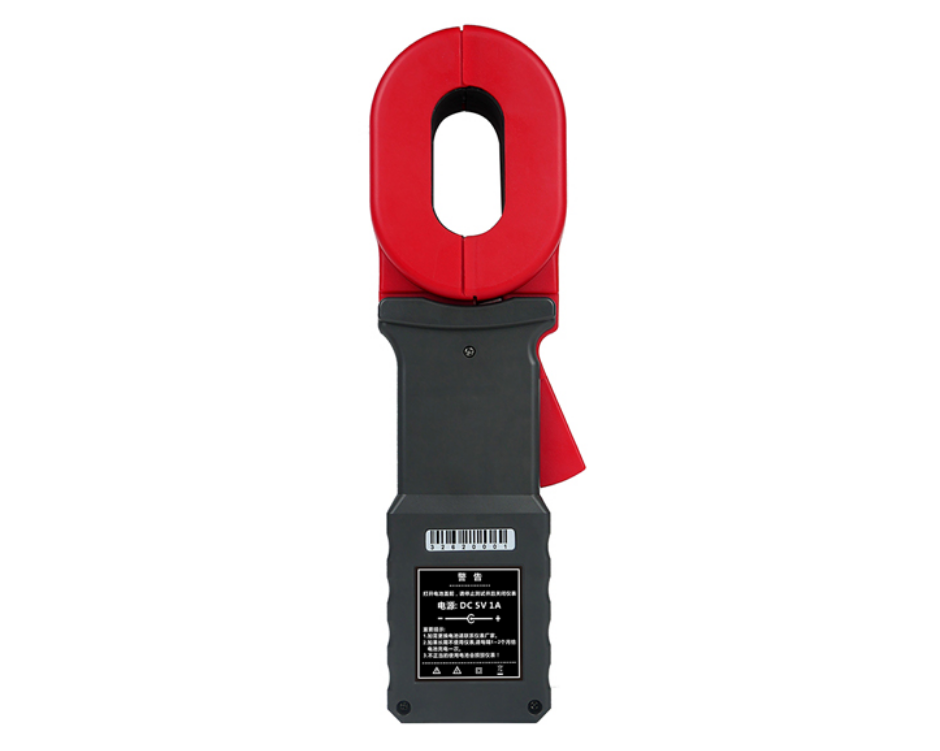

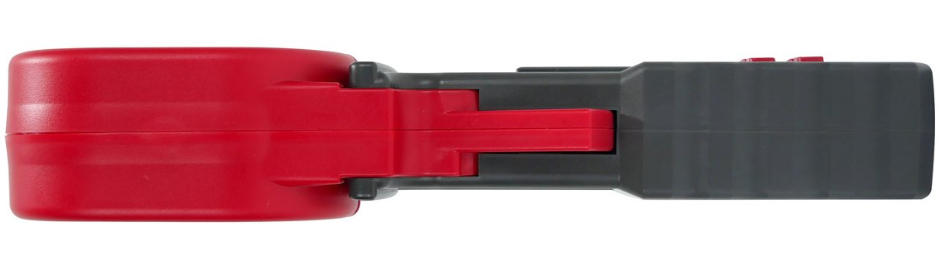

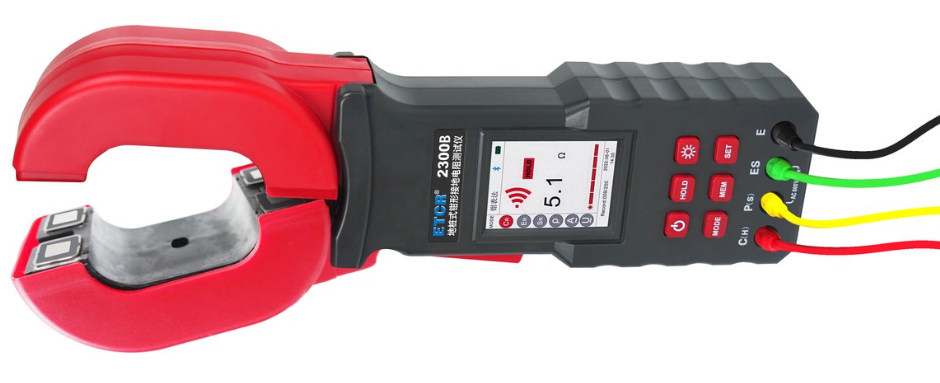

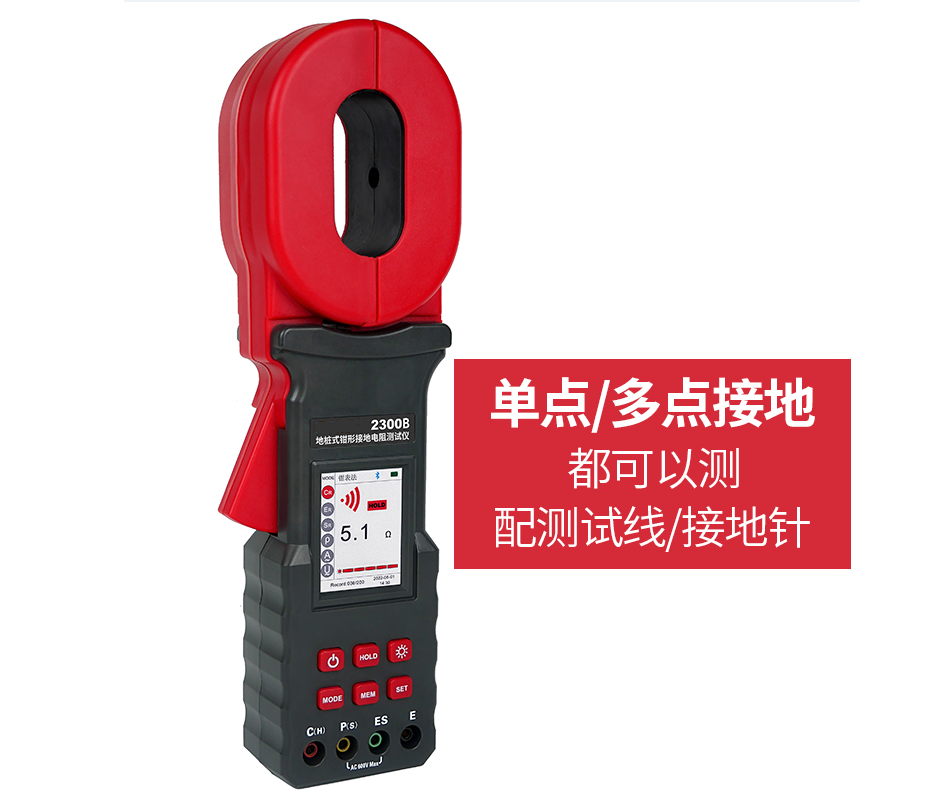

ZSDR-2300B地樁式鉗形接地電阻測試儀

用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備的接地電阻·電壓·電流·土壤電阻率等測量
參考標準：DL/T 845.2-2004，GB/T 17949.1-2000
- 應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備的接地電阻、電壓測量
- 接地電阻量程0.00Ω～200kΩ

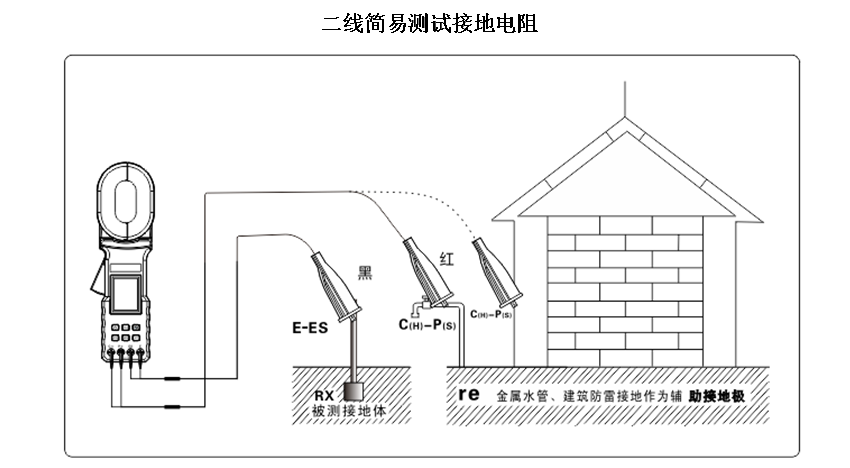

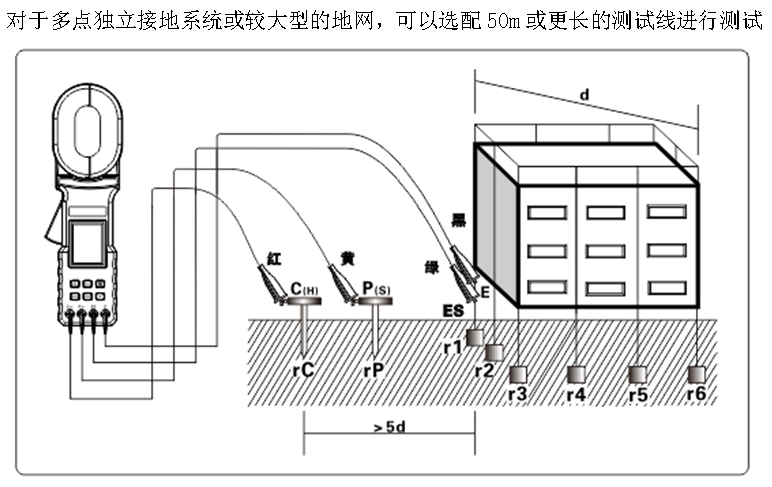

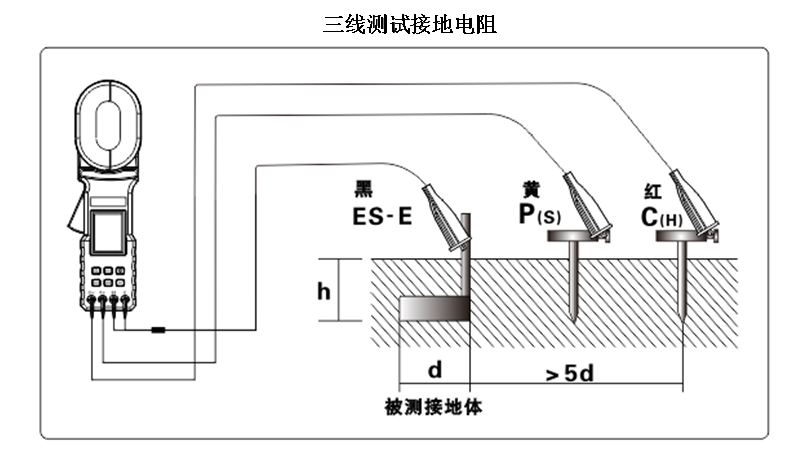

- 地樁法、鉗表法、二線法、三線法、四線法，可檢測土壤電阻率和接地漏電值，也可當環路電阻測試儀

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載

產品簡介

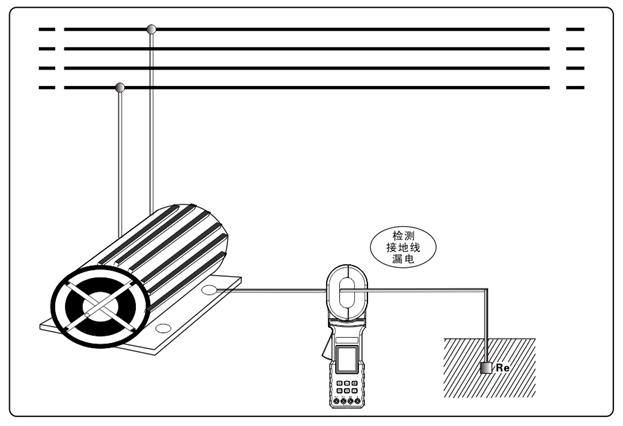

1、ZSDR-2300B地樁式鉗形接地電阻測試儀是在鉗形接地電阻測試儀的基礎上，增加地樁測試方法，有兩線法、三線法和四線法，同時可以檢測土壤電阻率和接地漏電值，分辨1uA，可以當環路電阻測試儀。

2、ZSDR-2300B地樁式鉗形接地電阻測試儀是一款專為現場測量接地電阻、土壤電阻率、接地電流、接地電壓而精心設計制造的高端儀表。儀表采用先進數字處理技術，具有鉗表法、二線法、三線法、四線法、選擇法等各種測量方法選擇，儀表導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強，確保測量的高精度、高穩定性和高可靠性。儀表采用大口徑電流鉗設計，可應對各種場合的測試需求，可測量大尺寸接地引下線的接地電阻值，可靈活測量單點和網狀接地等各種復雜接地結構的接地電阻值，測量并聯接地系統時無需斷開任何并聯接地極，極大地提高了測量的方便性，為接地性能測試提供了完美的解決方案。

產品別稱

地樁式鉗形接地電阻測試儀、地樁式接地電阻儀、手持地樁式鉗型接地電阻表

產品特征

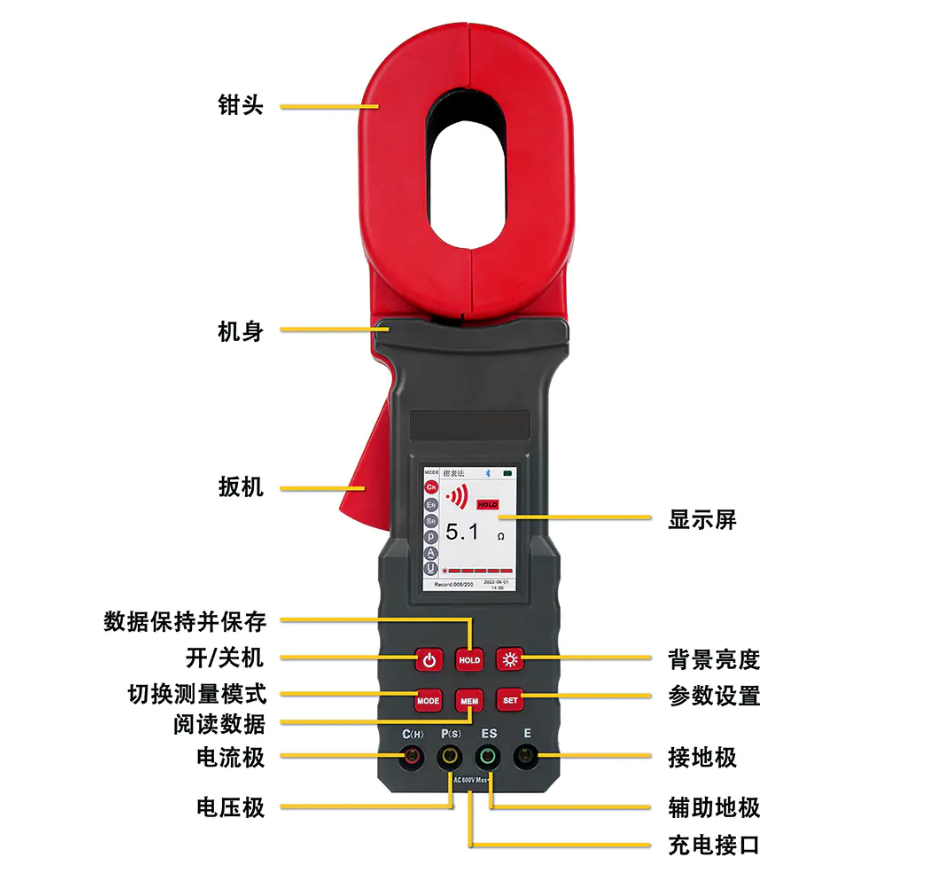

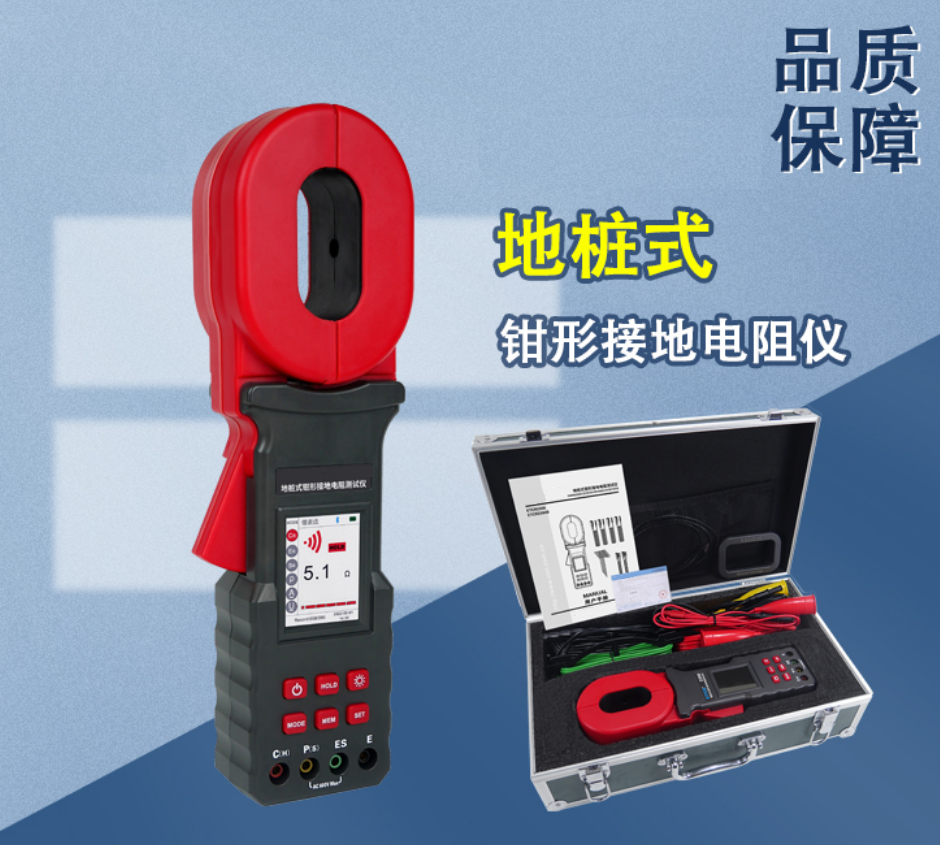

ZSDR-2300B地樁式鉗形接地電阻測試儀由主機、測試線、輔助接地棒、通訊軟件、通訊線等組成。主機采用2.5寸彩色液晶屏，儀表具有存儲功能，時鐘功能，自動存儲含有日期時間的測試結果500組。儀表具有支持安卓系統的藍牙通訊功能，安裝APP后可在移動終端進行測試或讀取測試記錄，給你帶來全新體驗。儀表使用大容量可充電鋰電池，具有USB充電接口，儀表廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等行業。

ZSDR2300B地樁式鉗形接地電阻測試儀參數
基準條件和工作條件
影響量	基準條件	工作條件
環境溫度	23℃±1℃	-10℃～40℃
環境濕渡	40%～60%	＜80%
儀表工作電壓	DC 3.8V±0.2V	DC 3.5V～4.2V
輔助接地電阻值	＜100Ω	＜5kΩ
干擾電壓	應避免	＜5V
干擾電流	應避免	＜1A

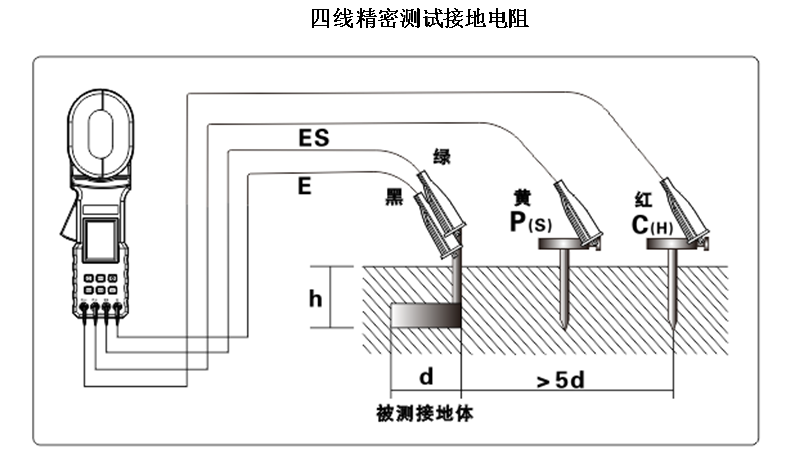

測R時電極間距	a＞5d	a＞5d

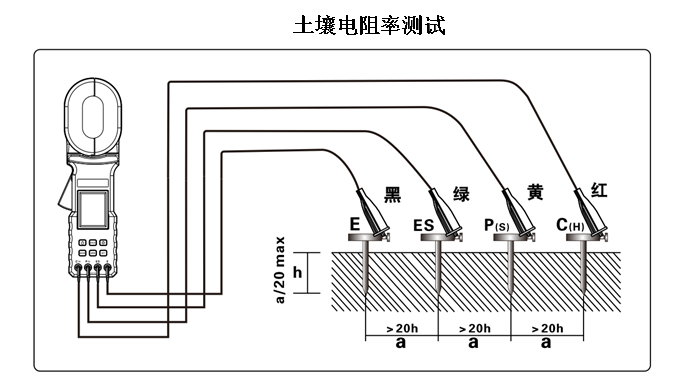

測ρ時電極間距	a＞20h	a＞20h
一般規格
產品型號	ZSDR-2300B	ZSDR-2300BB
接地電阻量程	0.00Ω～20kΩ	0.00Ω～200kΩ
土壤電阻率量程	0.00Ωm～9999kΩm	0.00Ωm～9999kΩm
接地電流量程	0.000mA～20A	0.000mA～45A

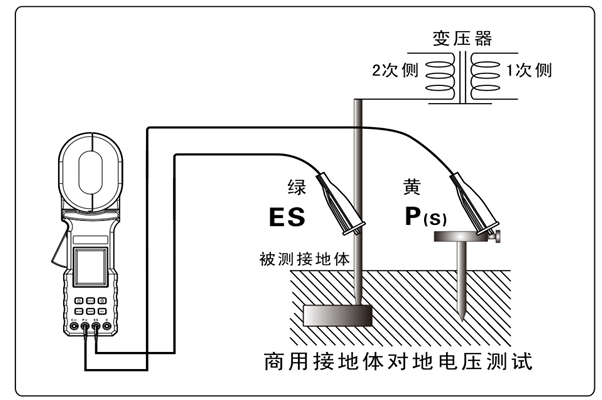

接地電壓量程	0.0V～600.0V	0.0V～600.0V
電源	DC 3.7V 2600mAh 可充鋰電池，電池充滿約4.2V

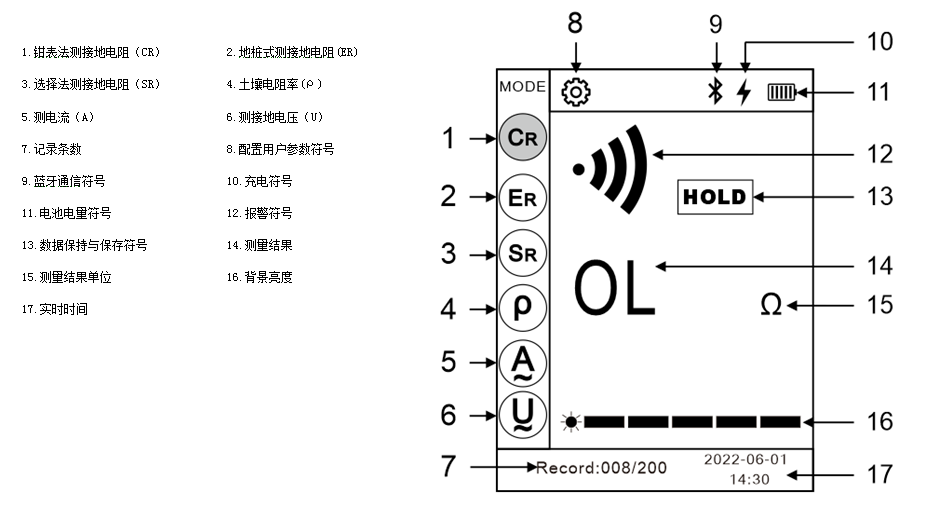

顯示模式	2.5寸彩色液晶屏
接地電阻測量方法	鉗表法、二線法、三線法、四線法、選擇法
測試頻率	128Hz/111Hz/105Hz/94Hz(AFC自動選頻)
短路測試電流	AC 10mA max
開路測試電壓	AC 14V max
電極間距范圍	1m～100m
鉗口尺寸	65mm×32mm
儀表尺寸	高寬厚：307mm×98mm×56mm
儀表重量	鉗表：約1112g（含電池）；總重量：約5.1kg（含附件）
測試線	4條：紅色20m，黑色20m，黃色10m，綠色10m各1條
簡易測試線	2條：紅色1.6m，黑色1.6m各1條
輔助接地棒	4根：φ9mm×230mm（935g）
測量時間	接地電阻：約15秒/次接地電流：約2次/秒接地電壓：約2次/秒
測量次數	5000次以上(短路測試，測1次，停30秒再測)
線路電壓	AC 600V以下測量
數據保持	保持數據時“HOLD”符號指示
數據存儲	500組，“HOLD”符號存儲指示
數據查閱	查閱數據時“READ”符號指示
溢出顯示	超量程溢出時“OL”符號指示
工作電流	測量：600mA Max（最高背光）
報警功能	測量值超過報警設定值時，“嘟--嘟--嘟--”蜂鳴聲報警提示
電池電壓	當電池電壓降到約DC 3.5V±0.1V時，電池電壓低符號“
自動關機	開機5分鐘后自動關機
藍牙通訊	有，支持安卓系統。
USB接口	有，只作為充電使用。
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
過載保護	測量接地電阻： C(H)-E、P(S)-ES各端口間AC 280V/3秒
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004(接地電阻表)； JJG 1054-2009(鉗形接地電阻儀)

量程與精度（基準條件下基本誤差）
測量功能	測量范圍	精度	分辨率

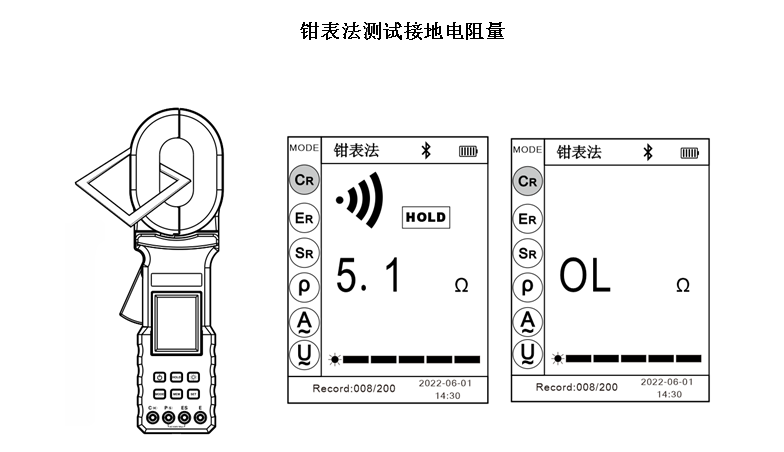

鉗表法測量接地電阻	0.010Ω～0.099Ω	±（1%rdg＋0.05Ω）	0.001Ω
	0.10Ω～0.99Ω	±（1%rdg＋0.05Ω）	0.01Ω
	1.0Ω～49.9Ω	±（1%rdg＋0.5Ω）	0.1Ω
	50.0Ω～99.5Ω	±（2%rdg＋0.5Ω）	0.5Ω
	100Ω～199Ω	±（5%rdg＋1Ω）	1Ω
	*200Ω～395Ω	±（10%rdg＋5Ω）	5Ω
	*400～590Ω	±（15%rdg＋10Ω）	10Ω
	*600Ω～880Ω	±（20%rdg＋20Ω）	20Ω
	*900Ω～1200Ω	±（25%rdg＋30Ω）	30Ω
	*1300Ω～1600Ω	±（30%rdg＋100Ω）	100Ω
二三四線法測量接地電阻	0.10Ω～20.00Ω	±2%rdg±5dgt	0.01Ω
	20.0Ω～200.0Ω	±2%rdg±5dgt	0.1Ω
	200Ω～2000Ω	±2%rdg±5dgt	1Ω
	2.00kΩ～20.00kΩ	±4%rdg±5dgt	10Ω
	*20.0kΩ～200.0kΩ	±4%rdg±5dgt	100Ω

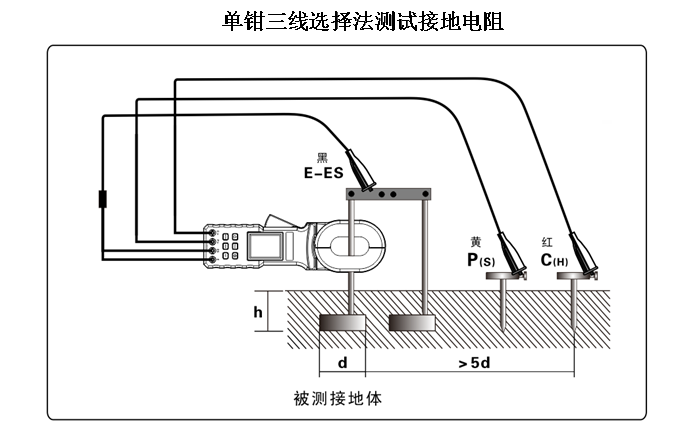

選擇法測量接地電阻	0.10Ω～20.00Ω	±2%rdg±5dgt	0.01Ω
	20.0Ω～200.0Ω	±2%rdg±5dgt	0.1Ω
	200Ω～2000Ω	±2%rdg±5dgt	1Ω
土壤電阻率	0.00Ωm～99.99Ωm	根據R的測量精度而定 (ρ=2πaR a:1 m～100m； π=3.14)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99k		10Ωm
	100.0kΩm～999.9k		100Ωm
	1000kΩm～9999kΩm		1kΩm
接地電壓50Hz/60Hz	AC 0.0～600.0V	±2%rdg±5dgt	0.1V

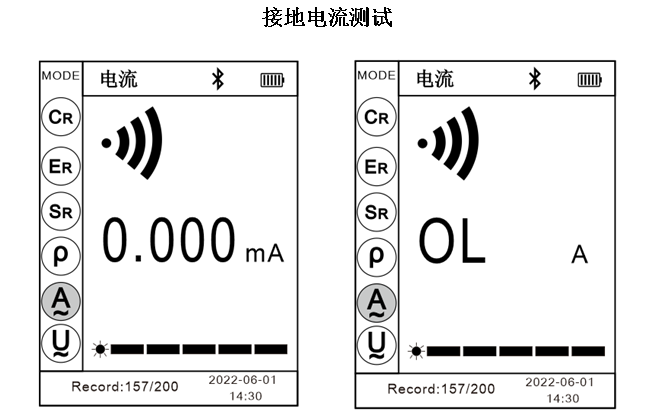

接地電流50Hz/60Hz	0.000mA～5.000mA	±（2.5%rdg＋1mA）	0.001mA
	5.0mA～100.0mA	±（2.5%rdg＋5mA）	0.1mA
	100mA～500mA	±（2.5%rdg＋10mA）	1mA
	0.50A～20.00A	±（2.5%rdg＋0.5A）	0.01A
	*20.0A～45.0A	±（2.5%rdg＋0.5A）	0.1A

注：

1.rC max或rP max時的附加誤差≤±5%rdg±5dgt。

(rC max: 4kΩ+100R＜50kΩ, rP max: 4kΩ+100R＜50kΩ)

2.5V干擾電壓時的附加誤差≤±5%rdg±5dgt。

2.*僅限B型儀表

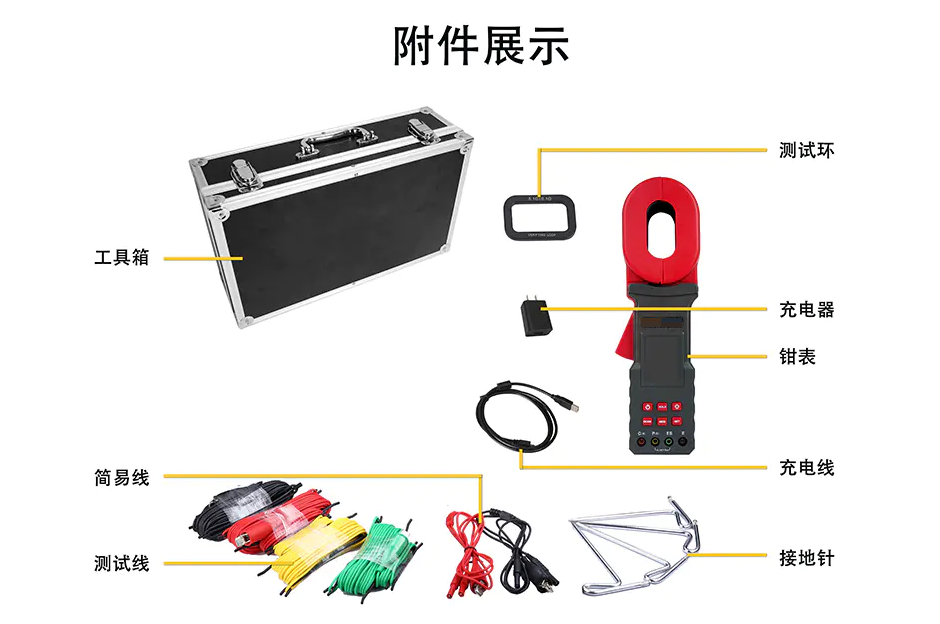

附件
1	儀表主機	1臺
2	工具箱	1個
3	輔助接地棒	4條
4	測試線(紅色20m，黑色20m，黃色10m，綠色10m)	2個
5	簡易測試線(紅1.6m；黑1.6m)	2條
6	USB通訊線	1條
7	5V充電頭	1個
8	測試環（5.1Ω）	1個
9	出廠報告	1份
10	說明書	1份
11	合格證	1份
