ZSCI-9300不帶電電纜識別儀（單根停電識別）

適用于已停電的電纜的現場識別，嚴禁將電纜識別儀接入正在運行的電力電纜！通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。
參考標準：DL/T 849.3-2004
- DC 12.6V大容量可充鋰電池，DC充電接口，充滿電連續工作約8小時

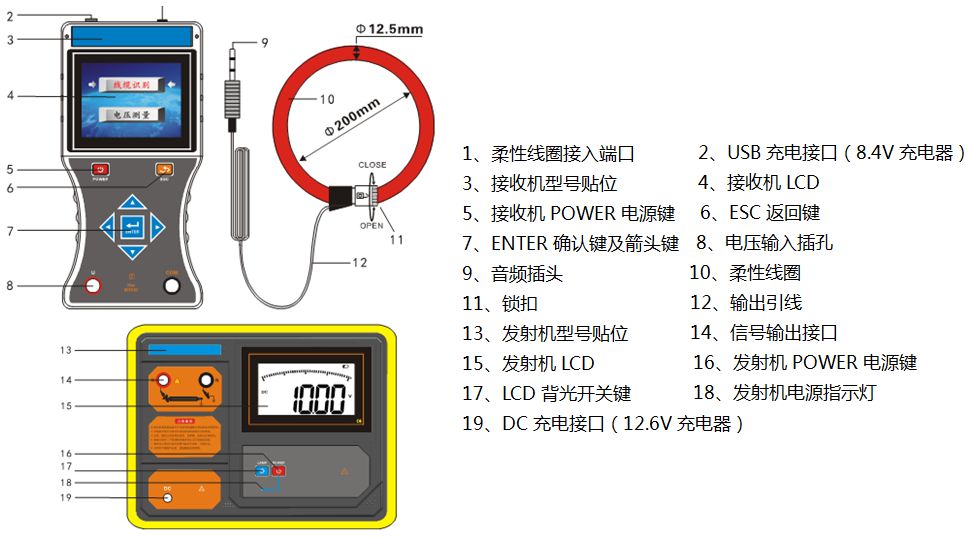

- 由發射機，接收機，柔性電流鉗等組成
- 無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載
行業配套

產品簡介

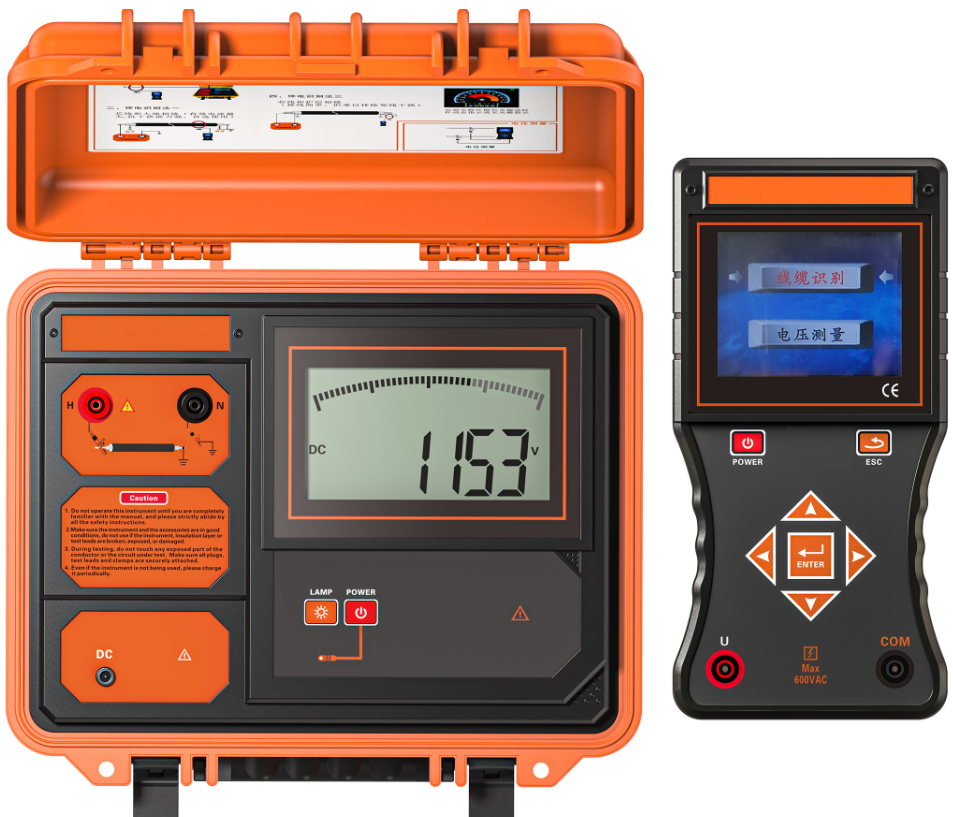

ZSCI-9300不帶電電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品只適用于已停電的電纜的現場識別，嚴禁將電纜識別儀接入正在運行的電力電纜！本儀表由發射機，接收機，柔性電流鉗等組成。

發射機采用脈沖電流原理，給電纜線芯注入脈沖電流信號，該電流在目標電纜周?chē)a(chǎn)生電磁場，供接收機和柔性電流鉗檢測和識別；因電流有方向性，所以檢測也具有方向性。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

接收機為手持設備，3.5寸彩色液晶屏，動態顯示當前相關信息。內置高速微處理器，能實時自動檢測識別目標電纜；附帶交流電壓檢測功能，量程AC 0.01V～600V(50Hz/60Hz)。

柔性電流鉗為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗φ200mm以下的電纜，不必?cái)嚅_(kāi)被測線路，非接觸測量，安全快速。

產品別稱

停電電纜識別儀、不帶電電纜識別儀、電纜識別儀、停電識別電纜儀、單根停電電纜識別儀、一根不帶電電纜識別儀

產品特征

特別提示：根據本儀器的設計原理，ZSCI-9300不帶電電纜識別儀僅限于目標電纜為停電的電纜。請您在使用前確認目標電纜屬于該范圍。識別時，需要同時使用本儀器的發射機和手持接收機。

ZSCI-9300不帶電電纜識別儀（單根停電識別）參數
發射機
功能	產生脈沖編碼電流信號；顯示剩余電池電壓
電源	11.1V大容量可充鋰電池，充滿電連續工作約8小時
顯示模式	超大LCD實時顯示剩余電池電壓
脈沖電壓	500V
脈沖電流	最大30A（取決于回路電阻的大小）
脈沖頻率	1次/秒
脈沖寬度	2ms
發射信號	棒圖動態顯示發射信號
測試線長	3米，帶鱷魚夾，紅黑各1條
工作溫度	-10℃～40℃
存儲條件	-20℃~50℃，≤95％RH, 無結露
背光控制	有，白色背光燈
尺寸	320mm×275mm×145mm
LCD尺寸	128mm×75mm
LCD顯示域	124mm×67mm
儀表質量	發射機：2.5kg
儀表質量	總質量：3.3 kg（含接收機）
外包裝尺寸	長寬高400mm×245mm×335mm
電池電量	當電池電壓低于9.65V時，電池電壓低符號顯示，提醒給電池充電；低于9.5V時，設備自動關機
充電器	12.6V DC充電器
充電接口	圓形充電接口，DC標識
抗壓	發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
耐壓	AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性	IEC61326(EMC)
參考安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)
接收機
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
干擾	無特強電磁場；無433MHz、315MHz同頻干擾
結 構	防滴漏Ⅱ型、IP63
功能	識別并解碼脈沖電流信號；交流電壓測量
電源	7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約8小時
額定電流	約180mA max
顯示模式	3.5寸真彩液晶屏顯示，彩色電子表盤指示

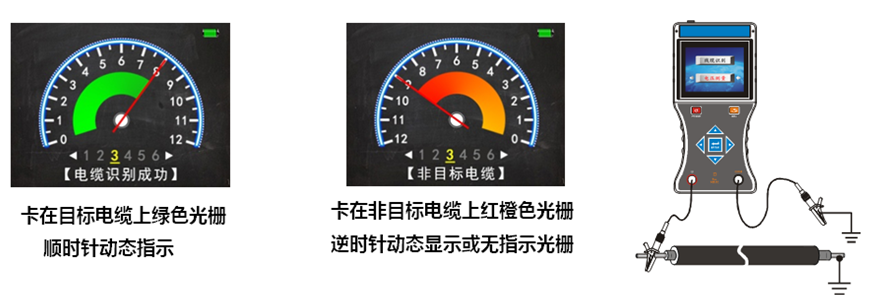

電纜識別成功	綠色光柵順時針動態指示
非目標電纜	紅色光柵逆時針動態指示
接收幾尺寸	長寬厚207mm×101mm×45mm
柔性線圈	長約630mm，線徑6 mm或12.5mm
線圈內徑	φ200mm
引線長度	柔性線圈引線長度：2m
電壓測試線	長1m (紅黑各1條)
檢測范圍	線圈可檢測回路電阻為0Ω～2kΩ的脈沖信號；檢測回路電阻為2kΩ時，需保證發射機電池電量為10V以上
電壓量程	AC 0.01V～600V(50Hz/60Hz)
電壓精度	±1%±1dgt
識別信號	彩色光柵動態顯示信號強度
檢測速率	約1次/秒
增益調節	6級，按左右箭頭鍵調節信號放大倍數，指針處于電子表盤的中間到三分之二處最佳
背光控制	按上下箭頭鍵可以調節LCD背光亮度
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電
充電器	9V DC USB接口充電器
充電接口	USB充電接口
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃~50℃，≤95％RH, 無結露
接收機質量	接收機：370g(帶電池)
接收機質量	電流鉗：172g
絕緣	儀表線路與護套外殼之間≥100MΩ
適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2，符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準
基準條件和工作條件
環境溫度	-10℃～40℃
環境濕度	＜80%
被測電壓頻率	10Hz～1000Hz
接收機工作電壓	7.4V±1V
發射機工作電壓	11.1V±1.5V
外電場、磁場	應避免

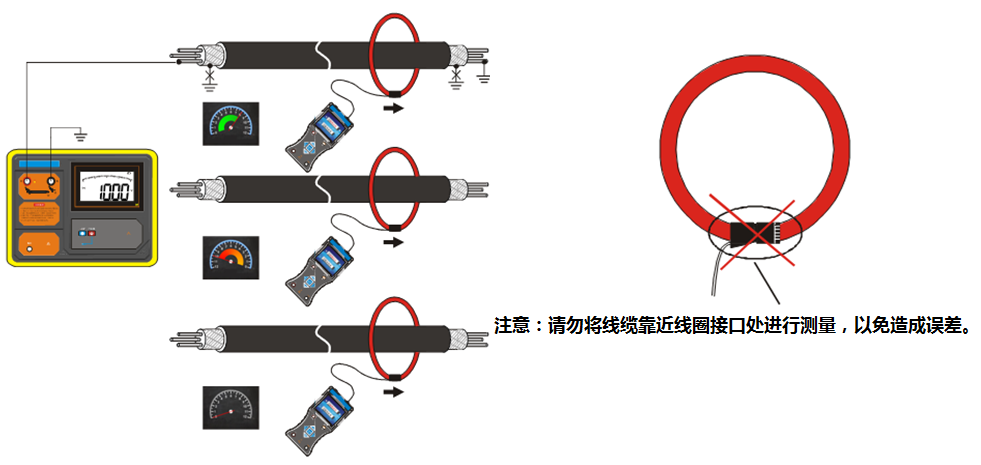

被測電纜位置	被測電纜處于柔性線圈的近似幾何中心位置

附件
1	發射機	1
2	接收機	1
3	工具包	1
4	鱷魚夾測試線	紅黑各1
5	表筆測試線	紅黑各1
6	柔性線圈	1
7	9V USB充電器、充電線	1
8	12.6V充電器	1
9	7.4V鋰電池(儀表內)	1
10	11.1V 鋰電池 (儀表內)	1
11	說明書	1
12	合格證	1
