產品簡介

UPS機房中使用的蓄電池組不論是免維護或其它類型的蓄電池都需要按照電池的使用規程，定期實施放電，電池組在斷開市電的情況下能連續帶載10小時，設備的正常運行。我司智能蓄電池放電監測儀是針對蓄電池組核對性放電、蓄電池容量測試、蓄電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。

1、是針對蓄電池組進行核對性放電實驗、蓄電池容量測試、蓄電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。

2、功耗部分采用PTC陶瓷電阻作為放電負載，完全避免了紅熱現象。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。

3、系列便攜、智能化的設計使放電測試工作變得簡捷、輕松，大大降低了維護人員的勞動強度，也提高了放電測試的科學性和智能化。

4、蓄電池核對性放電試驗：能夠?qū)π铍姵亟M進行核對性容量測試，可以連續設定放電電流，按照設定的放電電流恒流放電，監測放電過程中電池組的電壓及電池組的容量。

5、適應電壓等級：2~12V。

6、數據管理功能：完善的計算機管理分析監控軟件，具有強大的數據處理功能，采用先進的數學模型，對電池的多項測量結果進行綜合分析，準確判斷電池性能，并可查詢電池的實時運行狀態及歷史數據，包括各項參數、曲線并自動生成報表。

在線補償式放電功能（選配）

可進行在線補償式放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，方便了測試工作。該功能尤其適合于只有單組備用電池的場合。

蓄電池巡檢功能

1、在核對性放電之后無需拆卸設備及可對之后蓄電池組的充電過程進行全程監測(整組充電電壓、單體充電電壓、充電時間)

2、可實時在線監測電池組每節電池的電壓變化情況并記錄下來，通過后臺軟件可查看相應數據，挑選出落后蓄電池并打印報表。

無線數據傳輸功能

1、單體電池電壓通過無線傳輸方式進行數據傳輸，省去了接線的麻煩。

2、電池組總電壓采用無線傳輸方式進行數據傳輸。

3、放電過程監測，使用無線通訊終端將電池放電數據實時傳送到計算機管理軟件，可實時查看放電過程數據并自動保存。

產品別稱

蓄電池放電監測儀、蓄電池放電無線監測儀、蓄電池?zé)o線放電監測儀、蓄電池放電測量儀、蓄電池放電測試儀、智能蓄電池放電測試儀、蓄電池放電監測測試儀

產品特征

一、設備特點
在所有信息化、自動化程度不斷提高的運行設備、運行網絡系統中,不間斷供電是一個基礎的保障.而無論是交流還是直流的不間斷供電系統，蓄電池作為備用電源在系統中起著極其重要的作用。平時蓄電池處于浮充備用狀態，一旦交流電失電或其它事故狀態下，蓄電池則成為負荷的唯一能源供給者。
我們知道,蓄電池除了正常的使用壽命周期外，由于蓄電池本身的質量如材料、結構、工藝的缺陷及使用不當?shù)葐栴}導致一些蓄電池早期失效的現象時有發生。為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，根據電源系統的維護規程,需要定期或按需適時的對蓄電池組進行容量的核對性放電測試,以早期發現個別的失效或接近失效的單體電池予以更換,保證整組電池的有效性;或者對整組電池的預期壽命作出評估。
我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。本測試儀可在蓄電池離線狀態下,作為放電負載,通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電,并記錄下所有有價值的、連續的過程實時數據。
本測試儀系統對單體電池的電壓監測信息,采用無線中繼接入,簡單、安全、精確。
本儀器有非常友好的人機界面,不僅可以在菜單的提示下完成各種設置和數據查詢,而且放電的過程數據,均保存在設備的內存中,通過數據接口可以轉存到U盤,并通過上位機的專用軟件對數據進行分析,生成需要的曲線和報表。
本儀器有完善的保護功能,不僅有聲、光告警,而且還有明確的界面提示。

二、功能特點
1、采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。
2、單體監測模塊采用遠距離射頻無線通訊方式進行電壓數據傳送，并可多設置4個獨立頻段，即可以在同一區域多可以4套監測系統同時進行數據傳送，而不互相干擾或竄道。
3、無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監，并具有三種數據采集方式：
①單體監測模塊與放電儀主機兩者之間進行數據傳輸。
②單體監測模塊與USB無線終端兩者之間進行數據傳輸。
③單體監測模塊與放電儀主機、USB無線終端，三者之間進行數據傳輸。
4、每臺放電設備可監測25個單體采集盒，每個單體采集盒可連接12節電池，共可監測300節電池。設備能自動篩選出高的6節、和低的6節電池的編號和電壓值，在顯示屏上以不同顏色進行顯示。
5、單體電壓值具有滑動表格顯示和滑動柱狀圖顯示，兩種數據查看方式。
6、配備的PC機上位機軟件，可對記錄的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。
7、設備本體上有USB接口，可將放電過程的數據存入U盤，再將U盤數據導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表，使數據的轉存更加方便。
8、采用智能單片機ARM控制、7寸1024*600高清LCD液晶顯示屏，電容觸控操作，內置有中英文切換菜單，菜單操作簡單明了。
9、自動保護停機功能，過溫保護，過壓保護，過流保護，反接報護，產生任一報警停機時顯示屏上能顯示相應的報警提示，并自動斷開空氣斷路器。
10、可設定充/放電終止條件，包括單體電池電壓低、整組電壓低/高、充電電流小、充/放電時間到，充/放電容量，任一條件達到時，設備將自動停止測試并伴有蜂鳴提示音，同時自動記錄停止原因。
11、可進行在線補償式充/放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，極大地方便了測試工作。該功能尤其適合于只有單組備用電池的場合（選配）。
12、具有RS485遠程控制充電、放電、活化功能。

13、具有多機并聯方式放電，只需在并機參數為主機的設備顯示屏進行操作，并機參數為從機的設備能自動聽從主機的指令平均分配功率，和啟停操作。

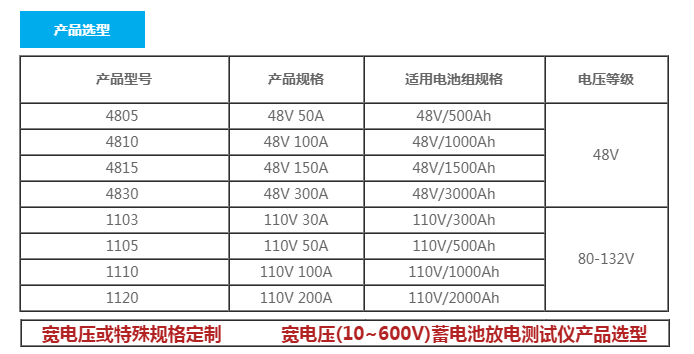

三、技術指標
